Menşe yeri: | Çin |
---|---|
Marka adı: | UPE |
Sertifika: | ISO9002 |
Model numarası: | VIC0350A / VIC0350B |
Belge: | VIC0350A.pdf |
Min sipariş miktarı: | 5000 |
Fiyat: | $1-$5 |
Ambalaj bilgileri: | PE torbalar |
Teslim süresi: | 12-15 iş günü |
Ödeme koşulları: | T/T |
Yetenek temini: | 5kpcs/gün |
Adı: | Manyetik 3 pin konektörü | Malzeme: | THN, Bakır C3604, SUS304, NdFeB N52 |
---|---|---|---|
Yay Kuvveti: | 80g ± 20g | İşçi kelebek: | 1,0 mm |
volatj: | 12V | Mevcut: | 3A |
Manyetik Kuvvet: | 600g | Mekanik Yaşam: | 50000 döngü min. |
Kontak direnci: | 50mΩ Max (PIN) | Tuz püskürtme testi: | 48 saat |
Renk: | siyah Sarı | ||
Vurgulamak: | 3A Manyetik 3 Pin Bağlantısı,Erkek Pogo manyetik bağlantısı,Pogo manyetik konektörü 12V |

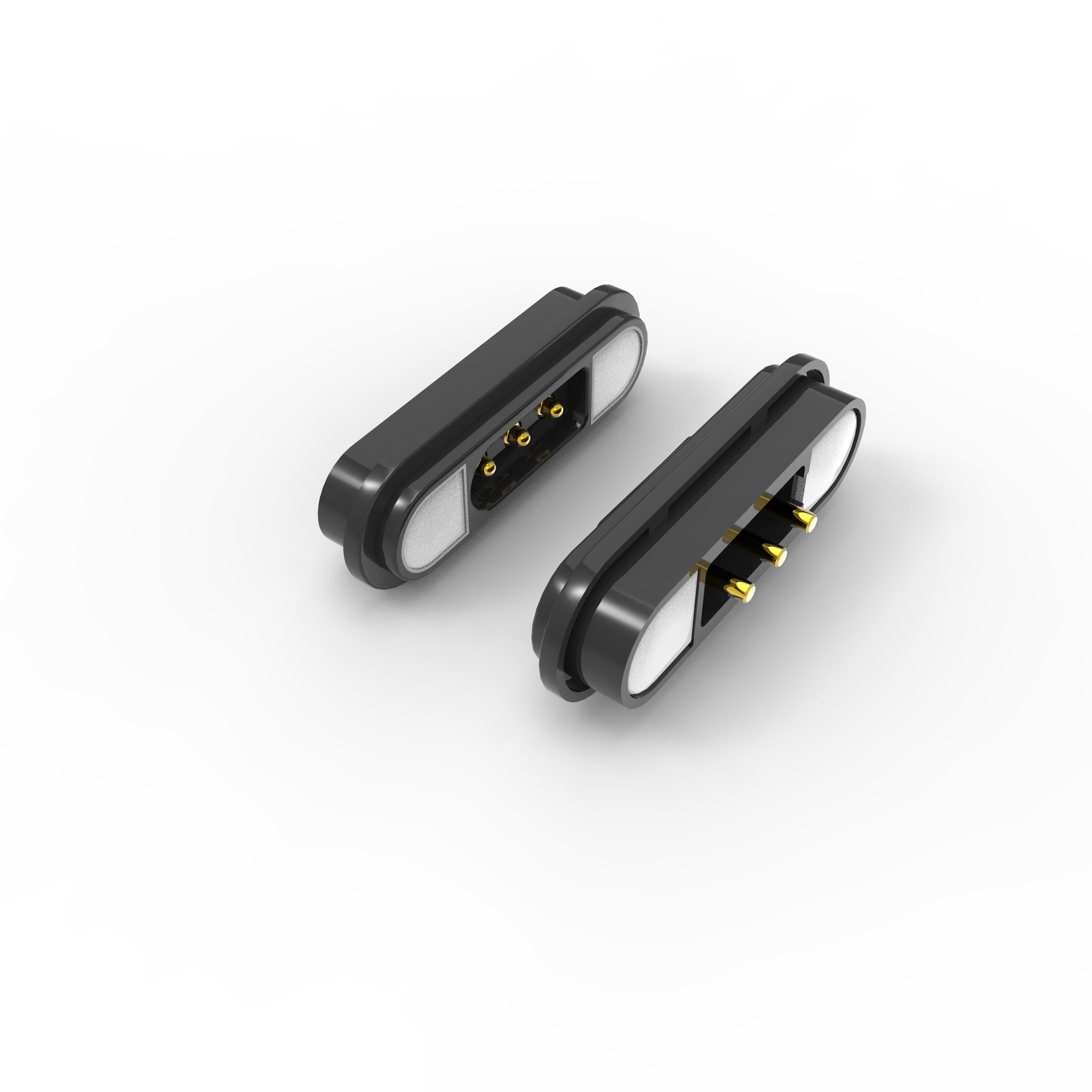

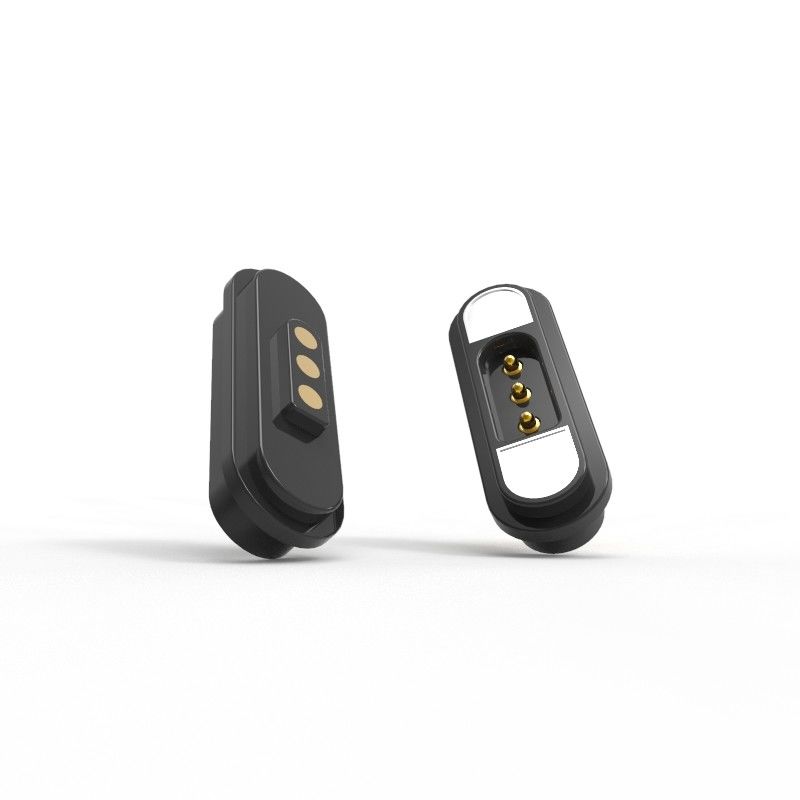

3A 3pin erkek dişi DIP pogo pin manyetik konektör THN plastiği ile
...Ürün uygulaması açıklaması (sürekli olarak):
1. PCB kartı bir fişle lehimlenebilir;
2Lehimlendikten sonra, tahta kalıplandırılabilir ve kaplanabilir;
3. PCB kartı bir terminal ile bağlanabilir;
4Kalıp kalıp ve enjeksiyon kalıp olabilir;
5Kablo doğrudan lehimlenebilir.
Müşterilerimiz için 2D, 3D geliştirme sunabiliriz ve müşterilerimiz için pogo pin, pogo pin konektörü,USB ve kablo ile manyetik pogo pin şarj bağlantısı.
Magnetik konektör uygulamayı yerine getirmek için emin olmak için, biz müşterilerimize ürün kalitesi emin olmak için nakliye öncesinde ürünler için test olacak
*Ürün çevre koruma malzemeleri, ROHS,REACH'i benimsiyor;
*Manyetik erkek ve dişi bağlantıların çekim gücü 600G'den fazladır.
*Manyetik güç konektörü, kısa devreye karşı yapı tasarımıdır.
*Kutupluk ve elektrik yönü açıkça belirlenmiştir.
*(Manyet epoksi reçine ile kaplanabilir ve tuz püskürtüme testi 48 saat geçebilir.)
*Pin ayakları PCB tahtasına sabitlenmiş ve pin aralık boyutu istikrarlıdır.
...Ürün uygulaması açıklaması (sürekli olarak):
1. PCB kartı bir fişle lehimlenebilir;
2Kalıp ve enjeksiyon kalıplama;
3 pinlik manyetik bağlantı parametresi:
Adı |
3Pin manyetik bağlantılar |
Pin |
3pin veya özel |
Çıkış |
2.80mm |
Türü |
DIP |
Pogo pin |
Bakır |
Konut |
Siyah HTN+30%GF UL94 V-0 |
Mıknatıs |
Neodymium demir boru |
Mıknatıs derecesi |
N52 (gerekli olarak) |
Manyetik kuvvet |
600G |
Yay gücü |
80g±20g,at1.0Çalışan Stork. |
Mekanik ömür |
50000 döngü Dakikası. |
Mevcut |
3A |
Voltaj |
DC 12V |
Temas direnci |
50mΩ Max (PIN). |
High voltaj testi |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC. |
Tuz püskürtme testi |
48 saat |
Sertifikasyon |
RoHS veya REACH uyumlu ürün |
Test |
% 100 açık ve kısa test |

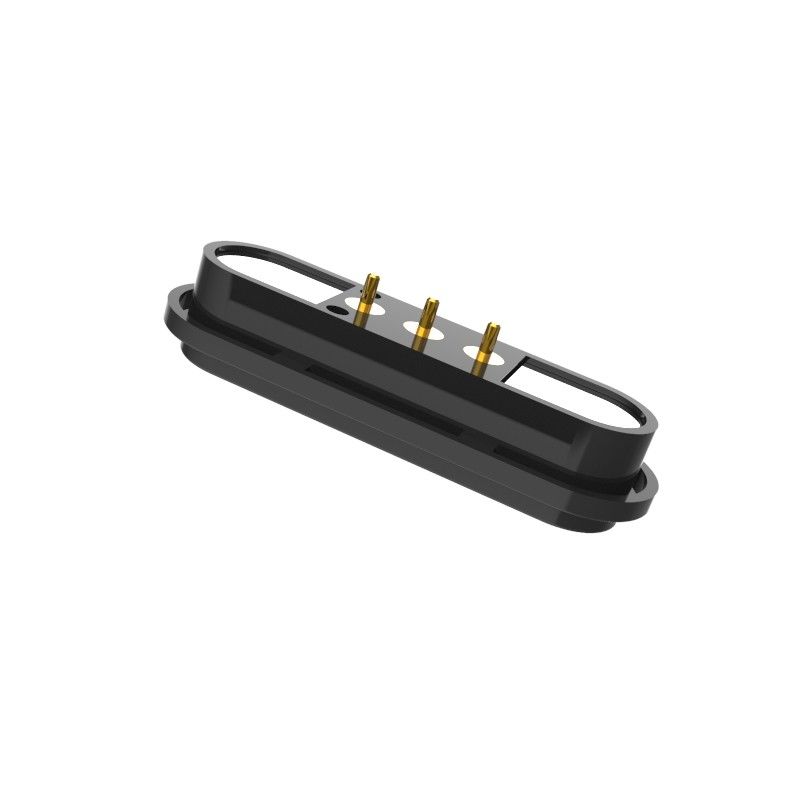

3 pinli erkek DIP manyetik bağlantıları:

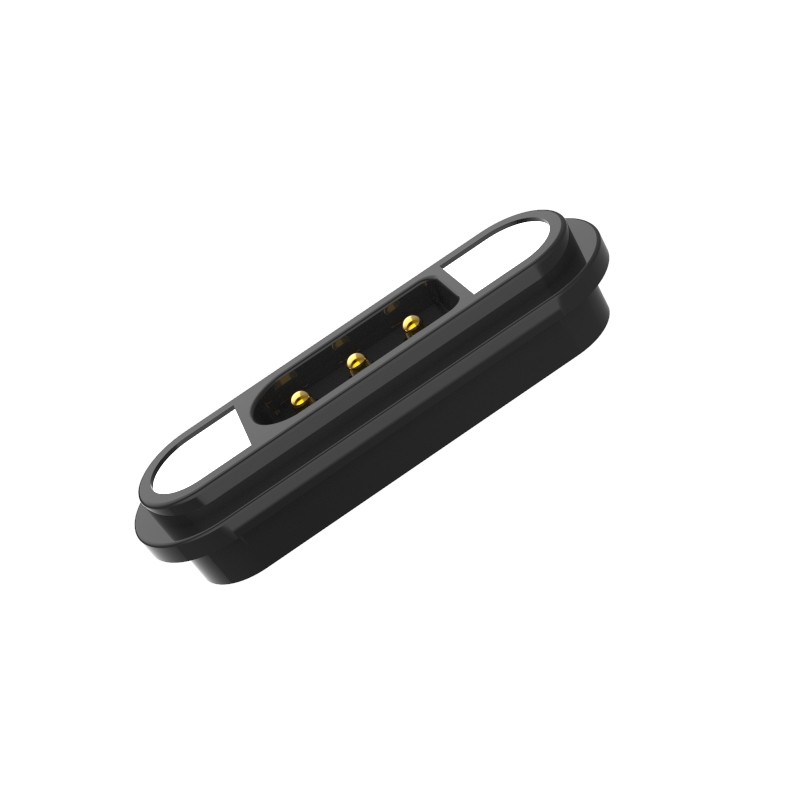

3 pinli dişi DIP manyetik konektörler:
Manyetik Bağlantının Avantajları:
1) Otomatik adsorpsiyon bağlantısı deneyimi; Kolay işleme;
2) Cihazı daha kolay çıkarmak için manyetik bir arayüz kullanır.
3) Yüksek yaşam döngüsü. 50.000-300.000 yeniden bağlanma ömrünü destekler;
4) Su geçirmez tasarımı özelleştirmek kolaydır, dişi toz geçirmez ve su geçirmez (IP68) elde edebilir;
5) Yüksek akımı destekle (3A-20A), daha hızlı şarj;
6) Mükemmel korozyon derecesi (48H-120H) sert ortamlara uygun;
8)Ürün şekli eşleşmesi, ürün satış noktasını iyileştirmek için özel şekil;
9)Manyetin konumlandırılması, kullanımı ve yapısı ikili devre koruması için
yönü (( Kullanıcı odaklı ve kullanıcı dostu)
10) Mükemmel ölçeklenebilirlik arayüzü,Ulaşılabilir ((Power Signal Video Audio Jack Etc);
11) Gelişim süresi kısa, özelleştirme için düşük maliyetli kalıp;
12) Güvenilir bir yüksek RF sinyal iletimi sağlar.0
Müşteriler neden UPE'yi seçer?
1Profesyonel özelleştirme hizmeti.
2Hızlı örnek üretim kapasitesi
3- Sıkı kalite kontrol sistemi
4İthalatlı bileşenlerle işleme
5Yüksek hassasiyetli test ekipmanları
6Makul maliyet kontrol prosedürleri
7Ürün çevresel standartları
Manyetik konektörlerin uygulanması:
Sipariş nasıl verilir?
* Bize çizim veya örnek gönderin
* Profesyonel mühendislik ekibimiz değerlendirmeyi yürütüyor
* Sen çizime bak ve biz de sana göndermek için numune yapalım
* Örneği test eder ve onaylar, sonra sipariş verir ve %50 teminat öder.
* Ürünü yapmaya başlıyoruz
* Mal hazır olduğunda çek için fotoğraf çeker ve bakiyeyi ödersin.
* Ürünleri size DHL, TNT, UPS, FedEx ile teslim ediyoruz
Tasarım hizmeti sağlayabiliriz.
Ödeme süresi:T/T,%50 Depozito,%50 bakiye
Ödeme yöntemi:T/T,PayPal,OCBC
Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü
Üretim süresi:10-15İş günü
Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika
Ticaret süresi:EXW
Kargo:Hava, Deniz, Ekspres
Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
Herhangi bir soru, lütfen gönderinunion@upetech.net
