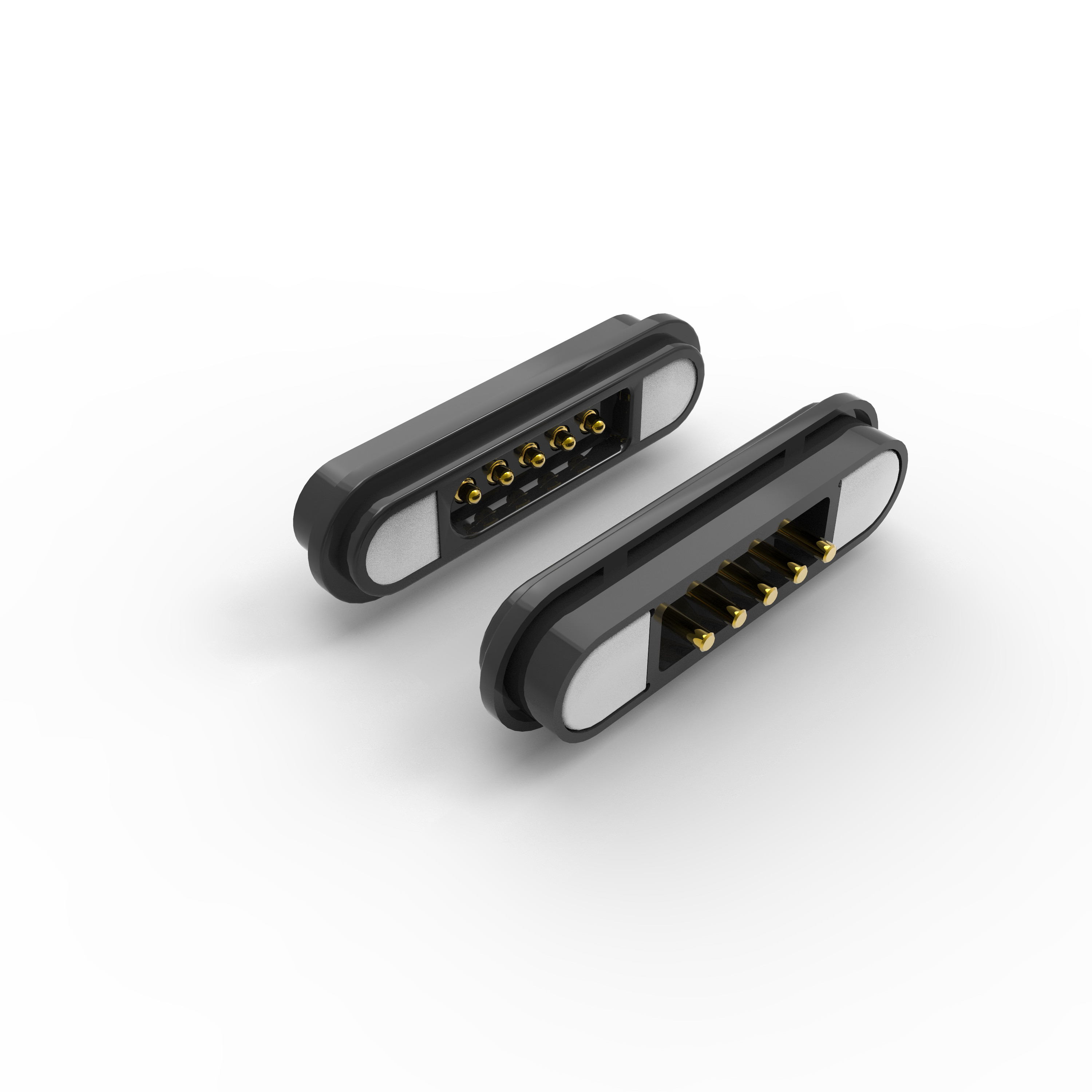

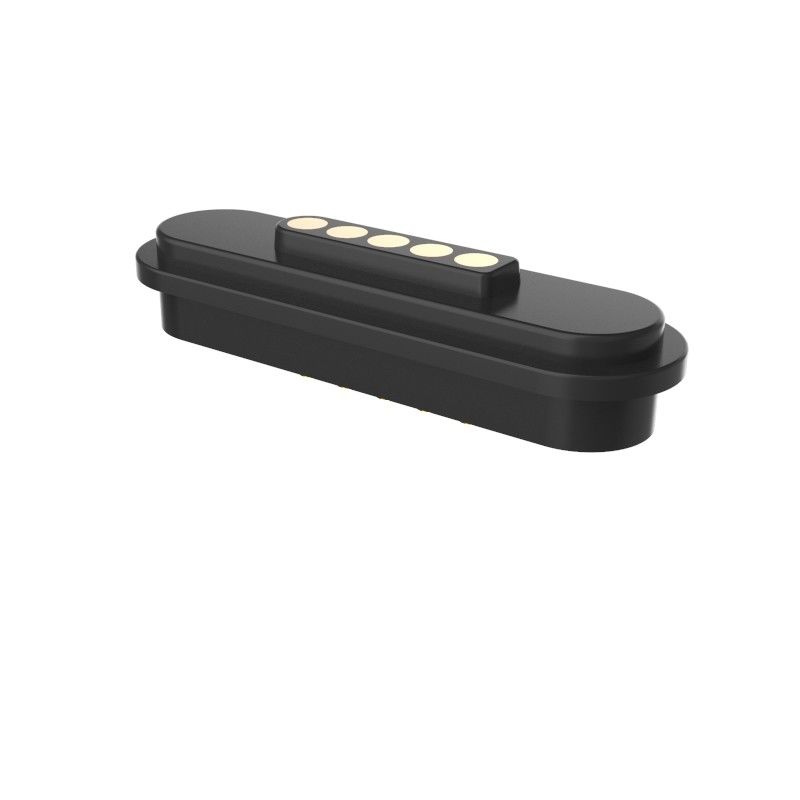

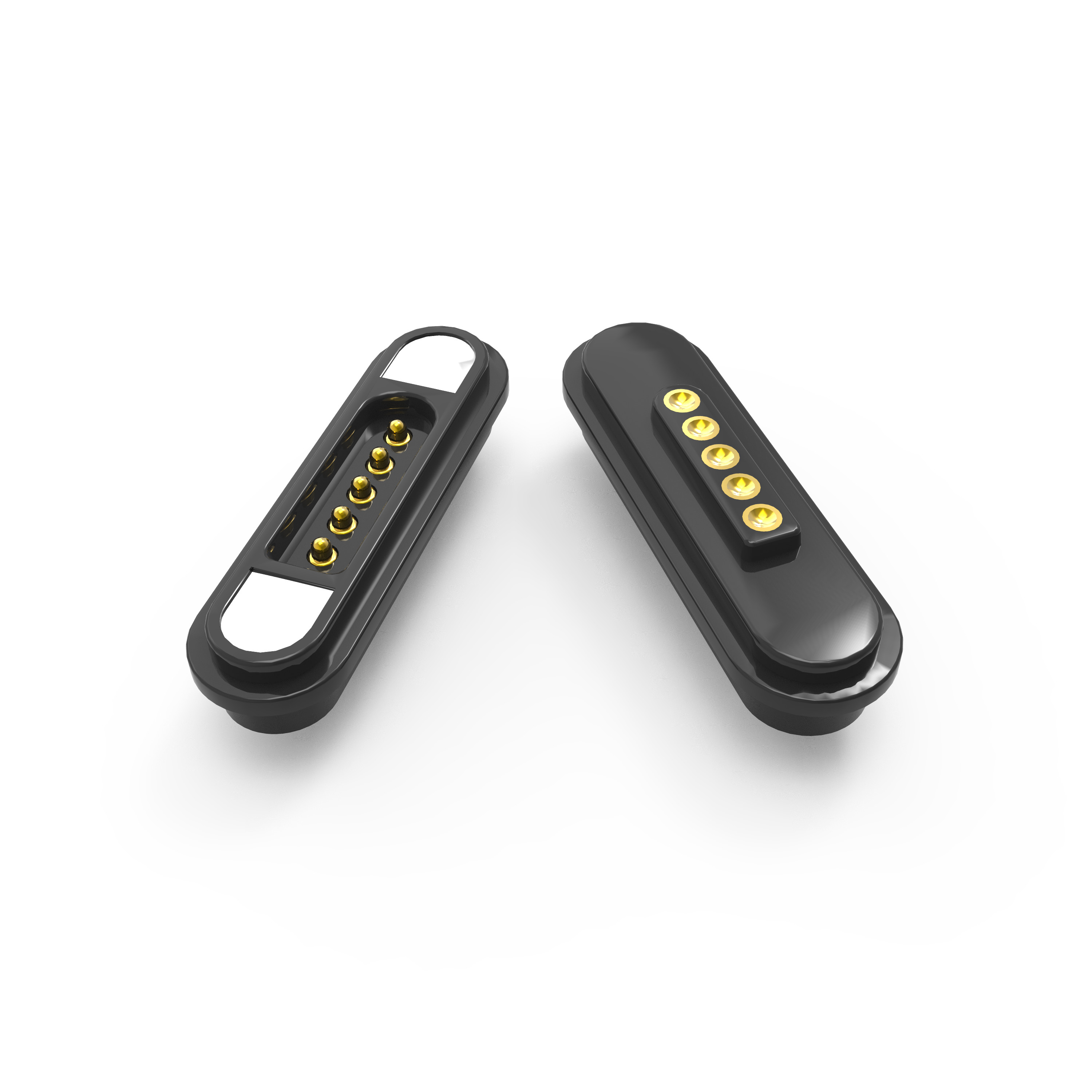

12V 5 Pin Manyetik Bağlantı DIP Erkek ve Dişi Manyetik Bağlantı 3A

5pin DIP Manyetik Bağlantı 3A Erkek ve Dişi Güç Şarj Terminalı

Bu ürün birmanyetik doklama konektörübirAltınla kaplanmış tunç iğne teması,HTN plastik kabı, ve aNeodymium mıknatısAşağıda ana özelliklerinin ve özelliklerinin yapılandırılmış bir ayrımı verilmiştir:

1Malzemeler ve İnşaat

Pogo Pin:Korozyona dayanıklılık ve iyi iletkenlik için altın kaplama tunç (sarı metal iğne parçası).

Plastik kaplama: HTN (Yüksek Sıcaklıklı Naylon) +% 30 dolgu, UL94 V-0 derecesi (alev gerileyici, kendiliğinden söndürücü).Siyah renk, yüksek sıcaklığa dayanıklı.

Mıknatıs:Neodymium Iron Boron (NdFeB) kalıcı mıknatıs(yüksek manyetik kuvvet).

Korrozyona dayanıklılık için isteğe bağlı epoksi reçine kaplama (48 saatlik tuz püskürtme testini geçmiştir).

2Mekanik Özellikler

Bahar Gücü: 1,0 mm çalışma yüksekliğinde 80g ± 20g.

Bağlantı manyetik kuvveti:> 600 g(Güçlü erkek-kadın bağını sağlar).

Hizmet Hayatı:50,000+ çiftleşme döngüsü(tekrar kullanımı için dayanıklı).

Kısa devreye karşı tasarım: Kaza elektrikli şortları önler.

Kutupluk İşareti: Doğru elektrik yönü için açık bir tanımlama.

3. Elektriksel Özellikler

Adlık Voltaj:12V DC.

Sürekli Akım:3.0A.

Temas direnci:≤50mΩ(sürekli güç aktarımı için düşük impedans).

Yüksek voltaj testi:AC 1000V / DC 1000V, 0,5mA için3 saniye.(izoleasyon bütünlüğünü sağlar).

4Çevre ve Uyum

RoHS ve REACH uyumlu(tehlikeli madde içermiyor).

Alev derecesi: UL94 V-0 (sert güvenlik gereksinimleri için uygundur).

5Uygulamalar

Bu manyetik bağlantı çok yönlüdür:

1. PCB Lehimleme: Devre kartları için fişleme montajı.

2. Aşırı kalıplama/katlama: Lehim sonrası kapsülleme ile uyumludur.

3. Terminal Bağlantısı: Kablo terminalleri ile bağlantı kurabilir.

4. Enjeksiyon kalıplama: Kalıplı bileşikler için uygundur.

5. Doğrudan tel lehimleme: El ile kablo bağlanmasına izin verir.

Neden UPE'yi seçtiniz:

.Hızlı prototip oluşturmaÖrnekler için: 3-5 gün

.Maliyet etkinliği: Rekabetçi MOQ fiyatlandırması

.Kalite güvencesi% 100 otomatik test

.Yüksek teknoloji üretimihassas mühendislikle

.Sistematik kalite kontrolüSürekli performans için

5Pin manyetik bağlantı parametresi:

5Pin Erkek Bağlantı Teknik Çizimi (Ana Boyutlar):

5 Pin Dişi Manyetik Bağlantı Teknik Çizimi (Ana Boyutlar):

Manyetik Bağlantının Avantajları:

1) Otomatik adsorpsiyon bağlantısı deneyimi; Kolay işleme;

2) Cihazı daha kolay çıkarmak için manyetik bir arayüz kullanır.

3) Yüksek yaşam döngüsü. 50.000-300.000 yeniden bağlanma ömrünü destekler;

4) Su geçirmez tasarımı özelleştirmek kolaydır, dişi toz geçirmez ve su geçirmez (IP68) elde edebilir;

5) Yüksek akımı destekle (3A-20A), daha hızlı şarj;

6) Mükemmel korozyon derecesi (48H-120H) sert ortamlara uygun;

8)Ürün şekli eşleşmesi, ürün satış noktasını iyileştirmek için özel şekil;

9)Manyetin konumlandırılması, kullanımı ve yapısı ikili devre koruması için

yönü (( Kullanıcı odaklı ve kullanıcı dostu)

10) Mükemmel ölçeklenebilirlik arayüzü,Ulaşılabilir ((Power Signal Video Audio Jack Etc);

11) Gelişim süresi kısa, özelleştirme için düşük maliyetli kalıp;

12) Güvenilir bir yüksek RF sinyal iletimi sağlar.0

Sipariş nasıl verilir?
* Bize çizim veya örnek gönderin

* Profesyonel mühendislik ekibimiz değerlendirmeyi yürütüyor

* Sen çizime bak ve biz de sana göndermek için numune yapalım

* Örneği test eder ve onaylar, sonra sipariş verir ve %50 teminat öder.

* Ürünü yapmaya başlıyoruz

* Mal hazır olduğunda çek için fotoğraf çeker ve bakiyeyi ödersin.

* Ürünleri size DHL, TNT, UPS, FedEx ile teslim ediyoruz

Ödeme süresi:T/T,%50 Depozito,%50 bakiye

Ödeme yöntemi:T/T,PayPal,OCBC

Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü

Üretim süresi:10-15İş günü

Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika

Ticaret süresi:EXW

Kargo:Hava, Deniz, Ekspres

Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
