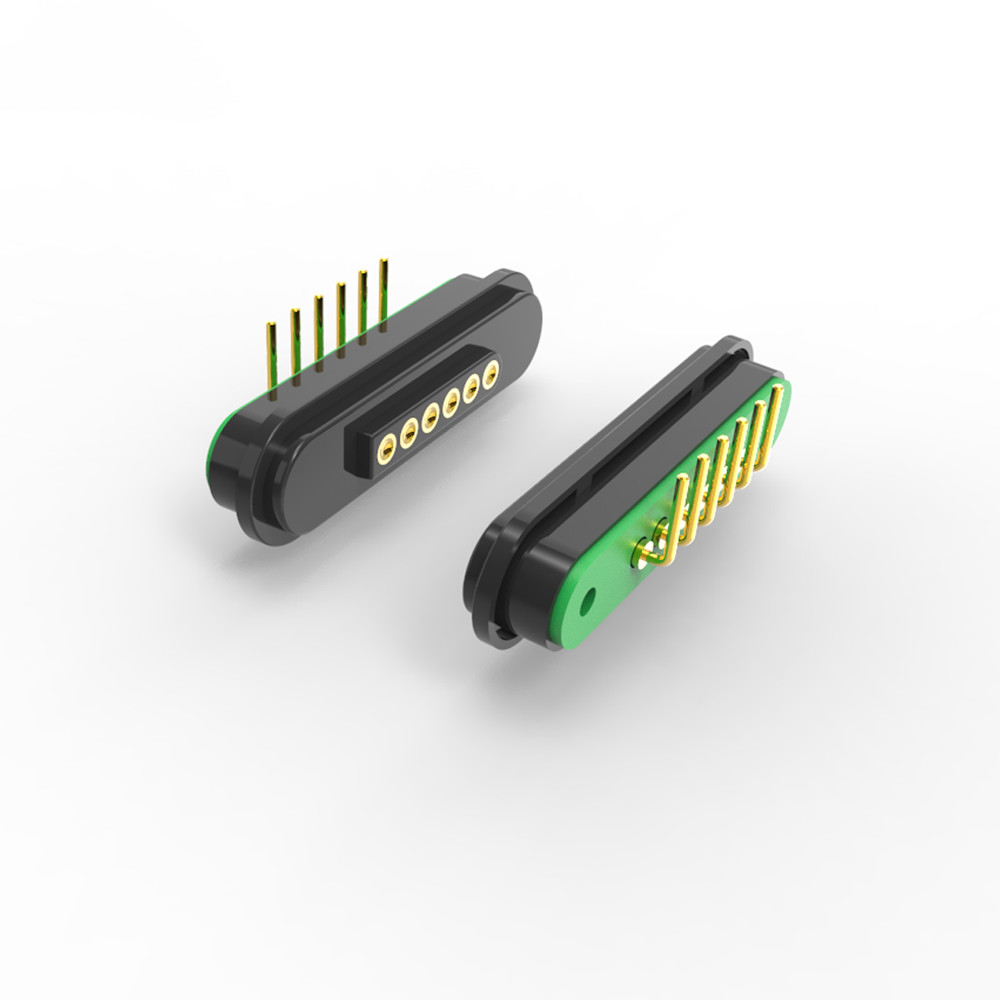

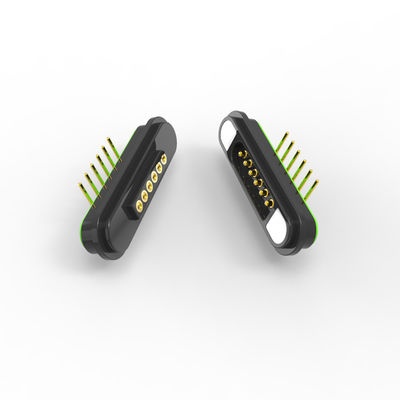

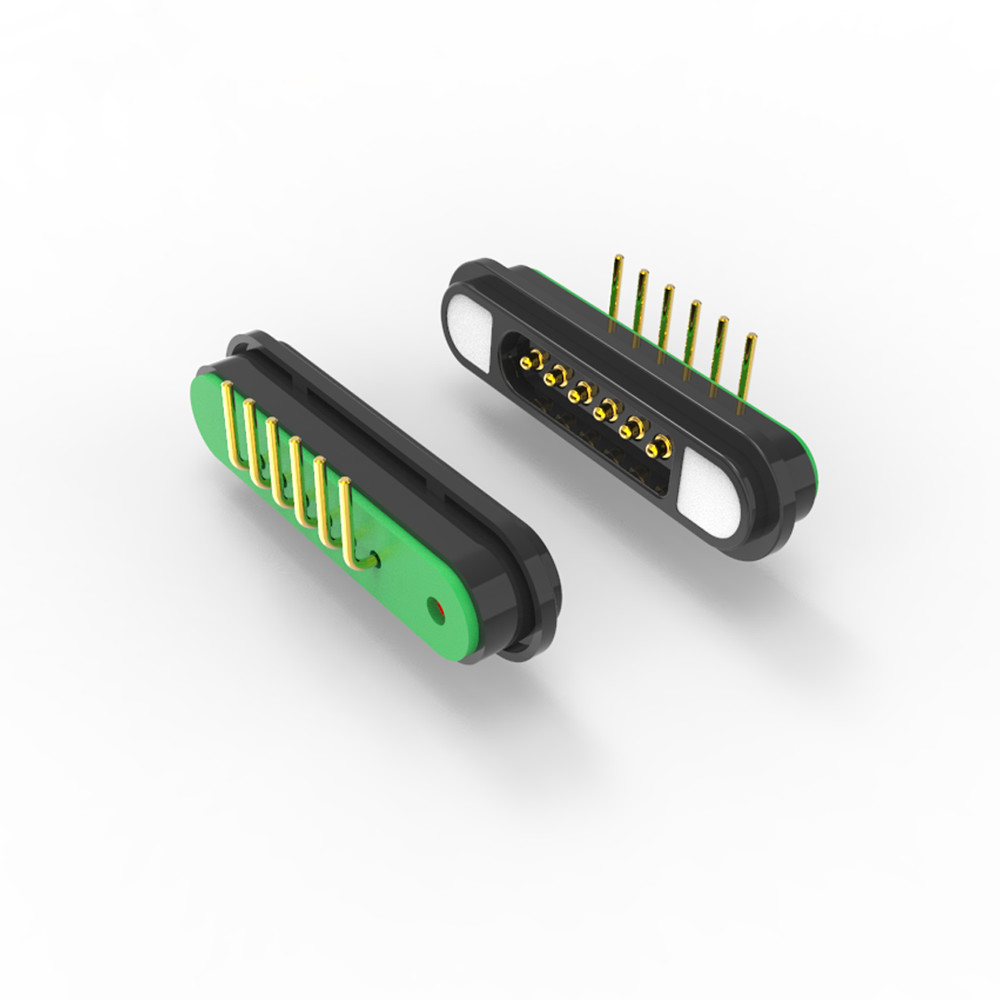

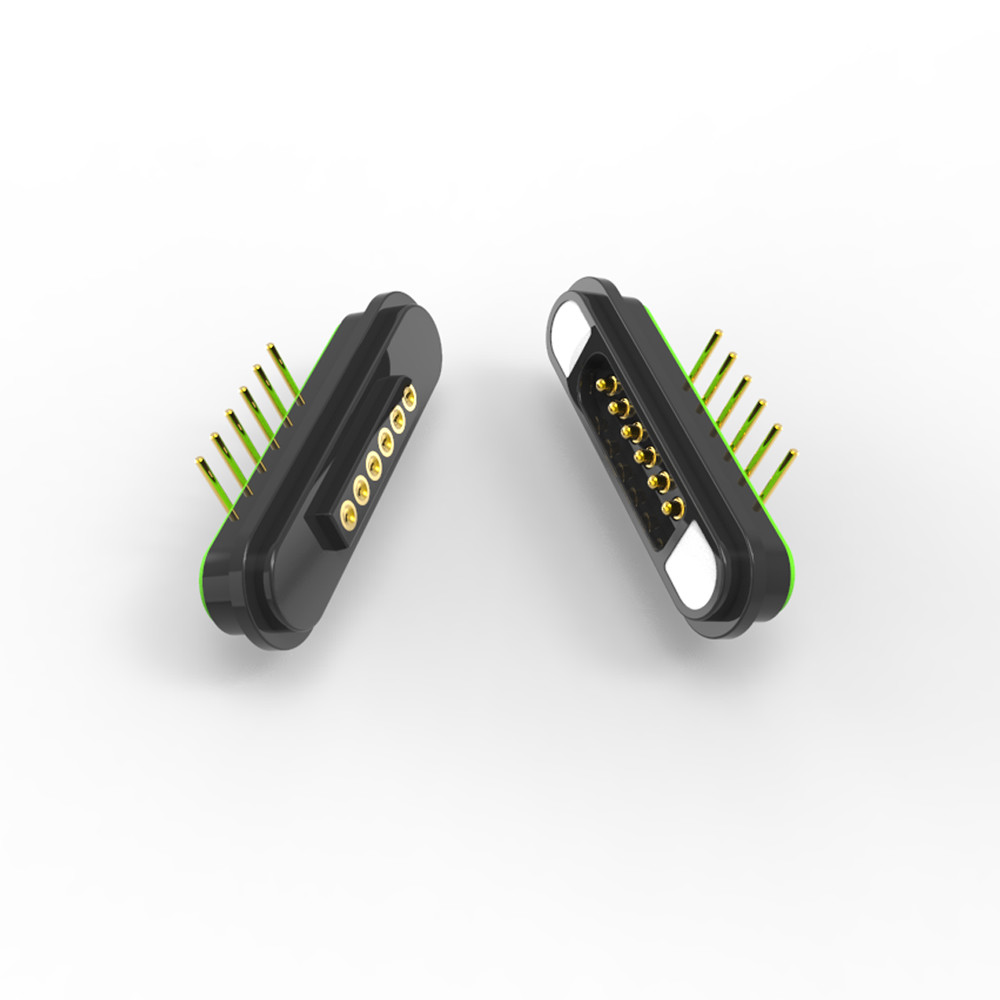

El cihazı için 5A 6pin erkek ve dişi dik açılı manyetik konektörler, dişi pin konkav yüzeydir.
* Altın kaplama, HTN kaplama, NdFeB mıknatısı, 12V/5A, UL94 V-0*
1. Ana Özellikler
Düz açılı tasarım: Kompakt cihazlarda PCB montajı için yer tasarrufu sağlar.
6 pinli yapılandırma: Güç (12V/5A) + veri sinyalleri destekler.
Güçlü manyetik koplama: ≥600G tutma gücü (NdFeB mıknatısı).
Yüksek dayanıklılık: 50.000+ çiftleşme döngüsü, UL94 V-0 alev gerileyici.
Kısa devreye karşı tasarımAçık bir kutupluk işaretiyle.
2Malzemeler ve İnşaat
|
Bileşen
|
Özellikleri
|
|
İletişim
|
6 pin (erkek/kadın), altın kaplama ile bakır taban (≤50mΩ direnç).
|
|
Konut
|
HTN +% 30 dolgu, UL94 V-0 siyah (yüksek sıcaklığa dayanıklı).
|
|
Mıknatıs
|
NdFeB (neodymium) seçmeli epoksi kaplama ile (48 saatlik tuz püskürtüme testinden geçerli).
|
3Mekanik ve Elektriksel Özellikler
|
Parametreler
|
Değer
|
|
Yay gücü (pinin başına)
|
80g ± 20g @ 1,0mm eğilme.
|
|
Manyetik kuvvet
|
≥600G (erkek-kadın yapışkanlığı).
|
|
Adlık Voltaj
|
12 V DC.
|
|
Mevcut Rating
|
3A sürekli / 4A zirve.
|
|
Temas direnci
|
Pin başına ≤50mΩ.
|
|
Çalışma sıcaklığı
|
-30°C ile +85°C arasında.
|

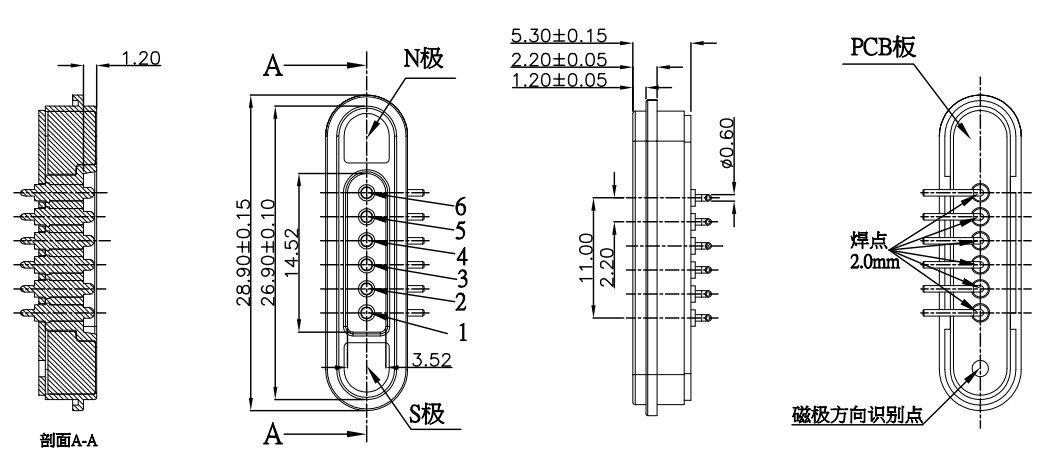

5Pin Erkek Bağlantı Teknik Çizimi (Ana Boyutlar):

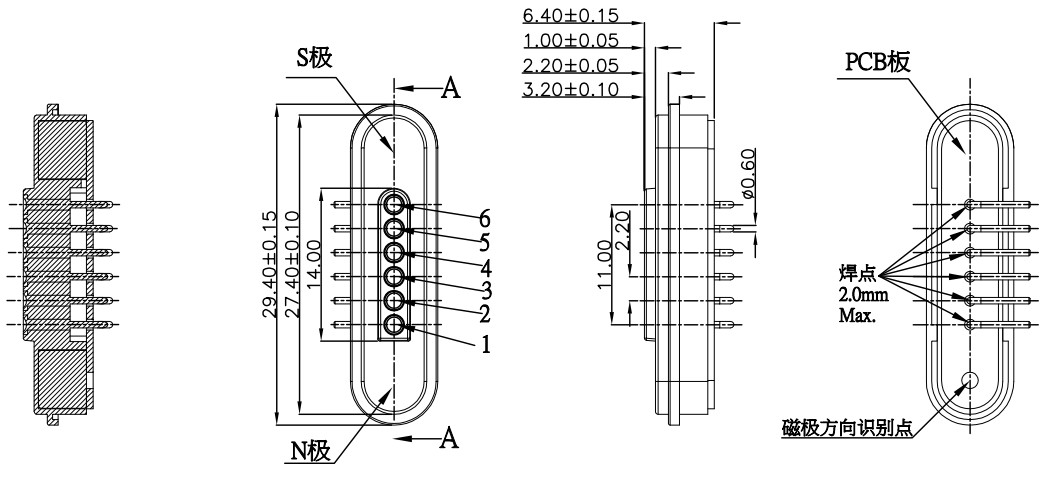

5 Pin Dişi Manyetik Bağlantı Teknik Çizimi (Ana Boyutlar):
Neden UPE'yi seçtiniz:
Hızlı prototip yapımı.Örnekler için: 3-5 gün
- Ucuz.: Rekabetçi MOQ fiyatlandırması
Kalite güvencesi% 100 otomatik test
. Yüksek teknoloji üretimihassas mühendislikle
Sistematik kalite kontrolüSürekli performans için
Manyetik Bağlantının Avantajları:
1) Otomatik adsorpsiyon bağlantısı deneyimi; Kolay işleme;
2) Cihazı daha kolay çıkarmak için manyetik bir arayüz kullanır.
3) Yüksek yaşam döngüsü. 50.000-300.000 yeniden bağlanma ömrünü destekler;
4) Su geçirmez tasarımı özelleştirmek kolaydır, dişi toz geçirmez ve su geçirmez (IP68) elde edebilir;
5) Yüksek akımı destekle (3A-20A), daha hızlı şarj;
6) Mükemmel korozyon derecesi (48H-120H) sert ortamlara uygun;
8)Ürün şekli eşleşmesi, ürün satış noktasını iyileştirmek için özel şekil;
9)Manyetin konumlandırılması, kullanımı ve yapısı ikili devre koruması için
yönü (( Kullanıcı odaklı ve kullanıcı dostu)
10) Mükemmel ölçeklenebilirlik arayüzü,Ulaşılabilir ((Power Signal Video Audio Jack Etc);
11) Gelişim süresi kısa, özelleştirme için düşük maliyetli kalıp;
12) Güvenilir bir yüksek RF sinyal iletimi sağlar.0
Manyetik konektörlerin uygulanması:
Sipariş nasıl verilir?
* Bize çizim veya örnek gönderin
* Profesyonel mühendislik ekibimiz değerlendirmeyi yürütüyor
* Sen çizime bak ve biz de sana göndermek için numune yapalım
* Örneği test eder ve onaylar, sonra sipariş verir ve %50 teminat öder.
* Ürünü yapmaya başlıyoruz
* Mal hazır olduğunda çek için fotoğraf çeker ve bakiyeyi ödersin.
* Ürünleri size DHL, TNT, UPS, FedEx ile teslim ediyoruz
Ödeme süresi:T/T,%50 Depozito,%50 bakiye
Ödeme yöntemi:T/T,PayPal,OCBC
Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü
Üretim süresi:10-15İş günü
Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika
Ticaret süresi:EXW
Kargo:Hava, Deniz, Ekspres
Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
