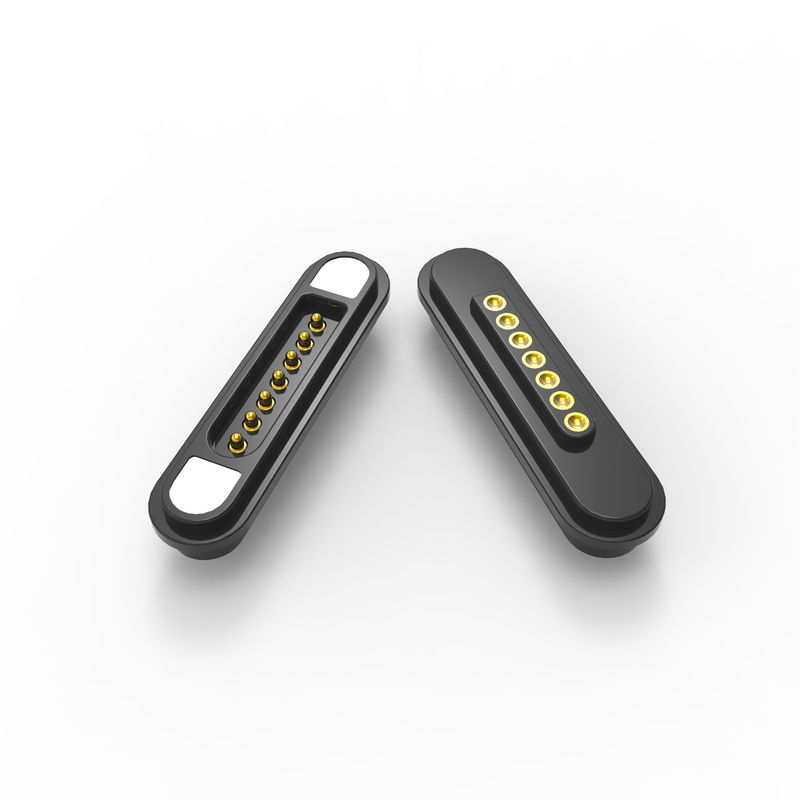

Yüksek test ömrü 7pin DIP pogo pin erkek kadın manyetik güç konektörü
Temel Gereksinimler ve Spesifikasyonlar
Yüksek Test Süresi (Dayanıklılık)
Hedef döngü ömrü:50100.000+ ekleme.
Pogo Pins:Altınla kaplanmış, yüksek döngülü yayla yüklü kontaklar
Malzemeler: Brass,Berilyum bakır (BeCu) veya yüksek kaliteli fosfor bronz yaylar.
Manyetik Güç Bağlantısı
Mıknatıs Tipi:Neodymium (N35 N52 sınıfı) güçlü tutma için.
Kendini hizalama:Dahili kutupluk/geriye dönme karşıtı tasarım.
Mevcut Rating:Pin başına 3-5A (güç dağıtım için).
Ürün kısa devreye karşıYapı tasarımı;
Ürün uygulaması açıklaması ((sadece aşağıdakilerle sınırlı değildir):
1. PCB kartı bir fişle lehimlenebilir;
2Lehimlendikten sonra, tahta kalıplandırılabilir ve kaplanabilir;
3. PCB kartı bir terminal ile bağlanabilir;
4Kalıp kalıp ve enjeksiyon kalıp olabilir;
5Kablo doğrudan lehimlenebilir.
7 pinlik manyetik bağlantı parametresi:
|
Adı
|
7Pin manyetik bağlantılar
|
|
Pin
|
7pin veya özel
|
|
Çıkış
|
2.20mm.
|
|
Türü
|
DIP
|
|
Pogo pin
|
Bakır
|
|
Konut
|
Siyah HTN+30%GF UL94 V-0
|
|
Mıknatıs
|
Neodymium demir boru
|
|
Mıknatıs derecesi
|
N52 (gerekli olarak)
|
|
Manyetik kuvvet
|
450G
|
|
Yay gücü
|
80g±20g,at1.0Çalışan Stork.
|
|
Mekanik ömür
|
5000 döngüsü Min..
|
|
Mevcut
|
3A
|
|
Voltaj
|
DC 12V
|
|
Temas direnci
|
50mΩ Max (PIN).
|
|
High voltaj testi
|
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC.
|
|
Tuz püskürtme testi
|
48 saat
|
|
Sertifikasyon
|
RoHS veya REACH uyumlu ürün
|
|
Test
|
% 100 açık ve kısa test
|

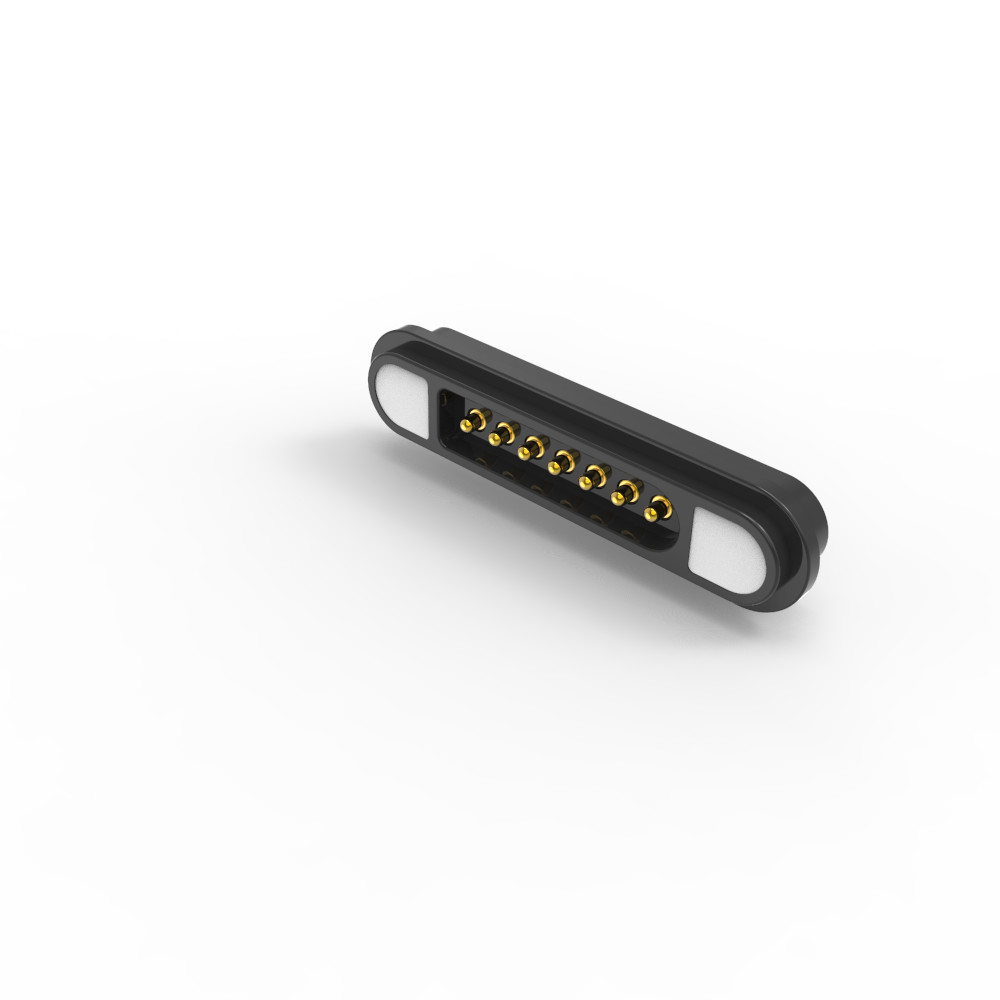

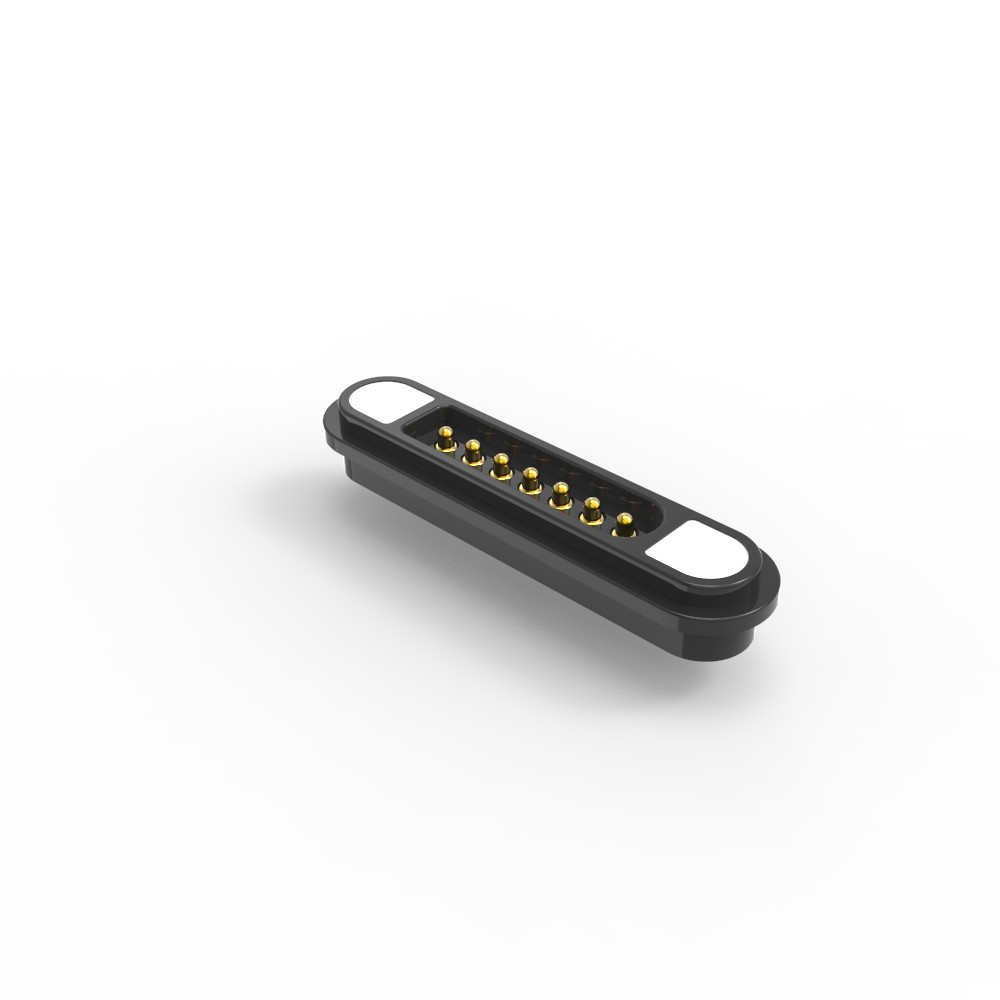

7 pinli erkek manyetik bağlantılar:

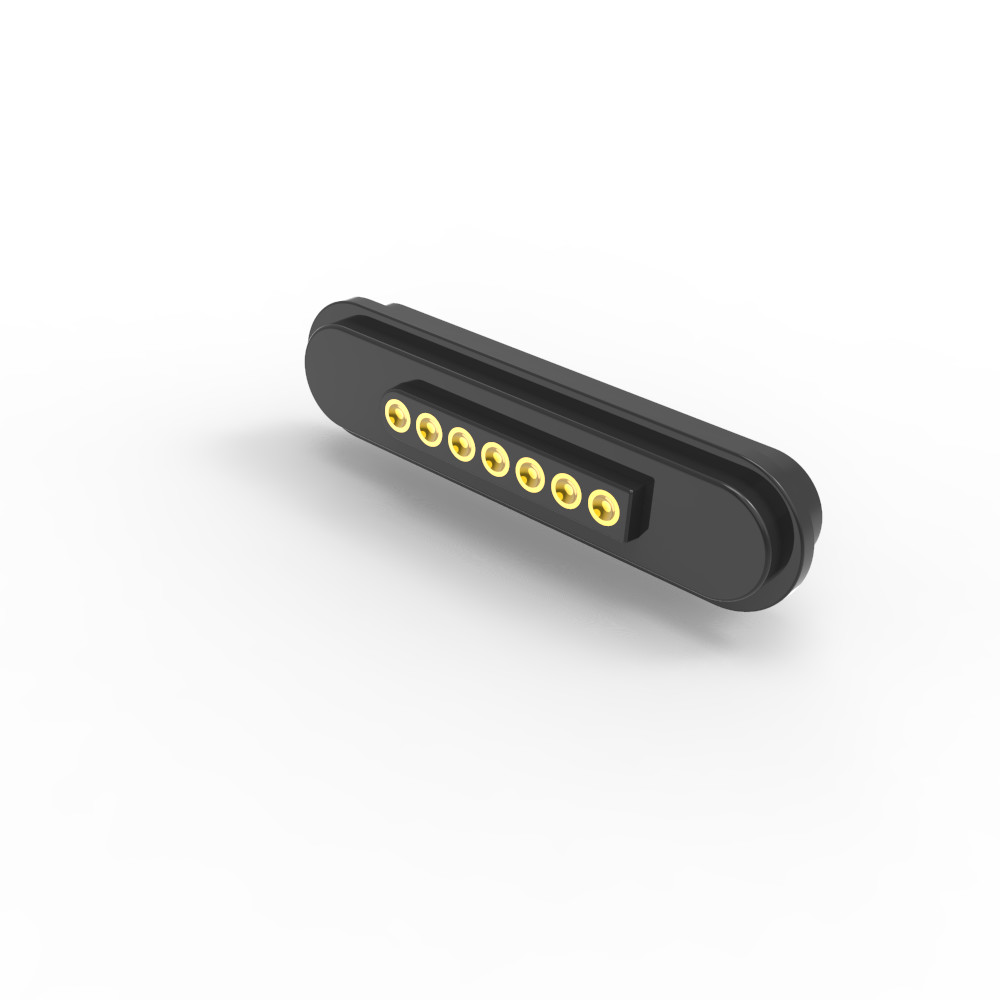

7 pinli kadın manyetik konektör:
Önerilen pcb düzeni:
Yapılandırma toleransı: ±0.05mm
UPE Şirketinin Rekabetçi Avantajları:
1Yüksek Teknoloji Üretimi
Üstün ürün kalitesi için gelişmiş üretim teknikleri kullanıyor.
2Sistematik Yönetim Sistemi
Hızlandırılmış süreçler üretimdeki verimliliği ve tutarlılığı sağlar.
3ISO 9001 Sertifikası
Uluslararası kalite yönetimi standartlarına bağlı olduğunu gösterir.
4RoHS uyumluluğu
Tüm ürünler, çevresel ve güvenlik standartlarını sağlayan Tehlikeli Maddelerin Sınırlanması (RoHS) düzenlemelerine uymaktadır.
5Kısa Gelişim Zamanı
Daha hızlı prototipleme ve üretim döngüleri, piyasaya daha hızlı ulaşmayı mümkün kılar.
6Rekabetçi Fiyatlar ve Sabit Kalite
Güvenilirliği tehlikeye atmadan maliyetli çözümler.
Müşteriler neden bizi seçti?
1Profesyonel özelleştirme hizmeti.
2Hızlı örnek üretim kapasitesi
3- Sıkı kalite kontrol sistemi
4İthalatlı bileşenlerle işleme
5Yüksek hassasiyetli test ekipmanları
6Makul maliyet kontrol prosedürleri
7Ürün çevresel standartları
Manyetik konektörlerin uygulanması:
Tasarım hizmeti sağlayabiliriz.
Ödeme yöntemi:T/T,PayPal,OCBC
Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü
Üretim süresi:10-15İş günü
Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika
Ticaret süresi:EXW
Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
Paketleme ve nakliye
