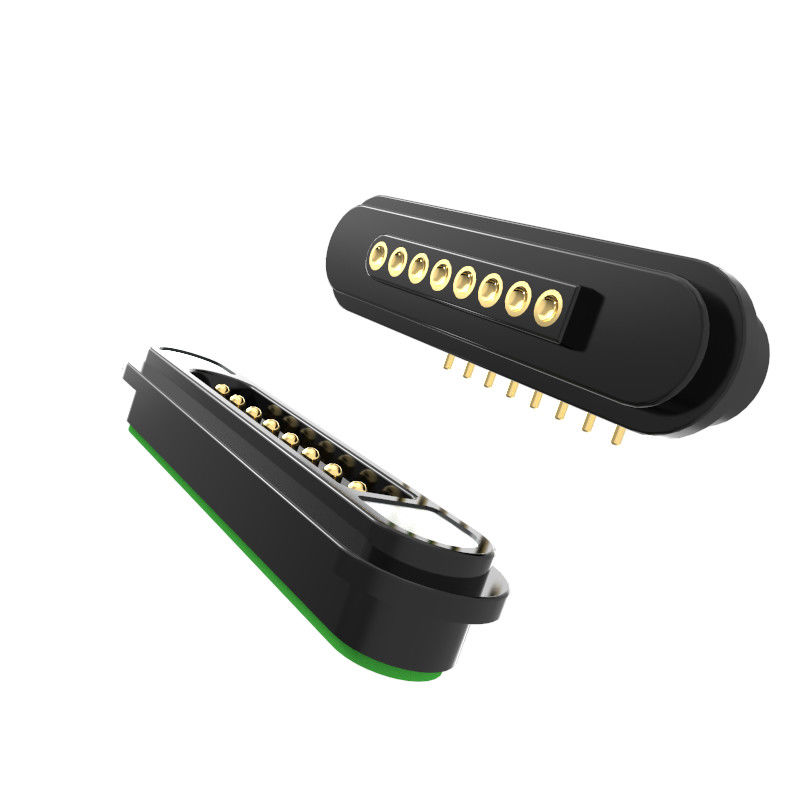

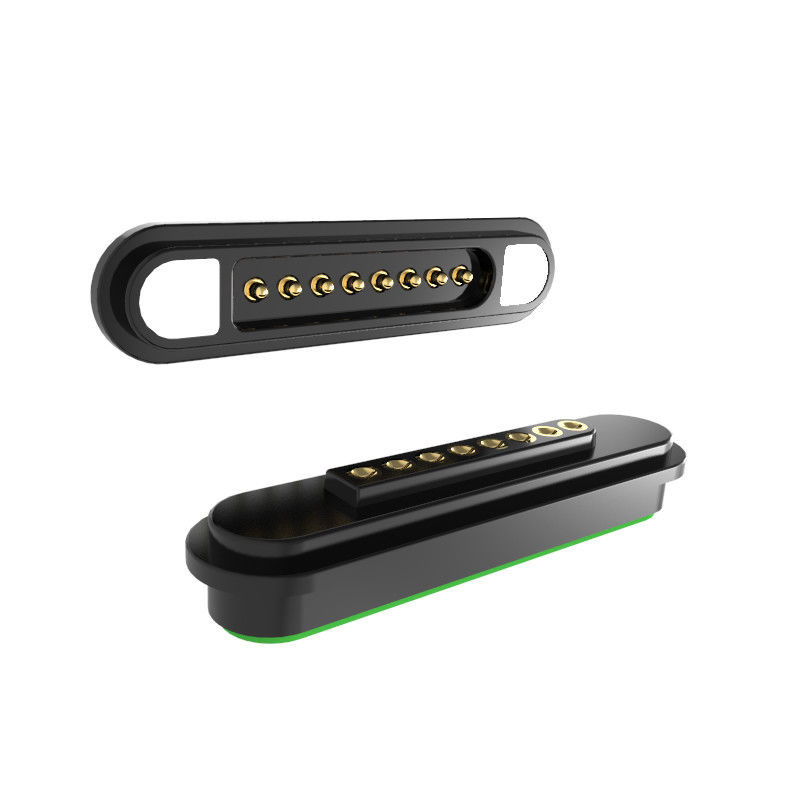

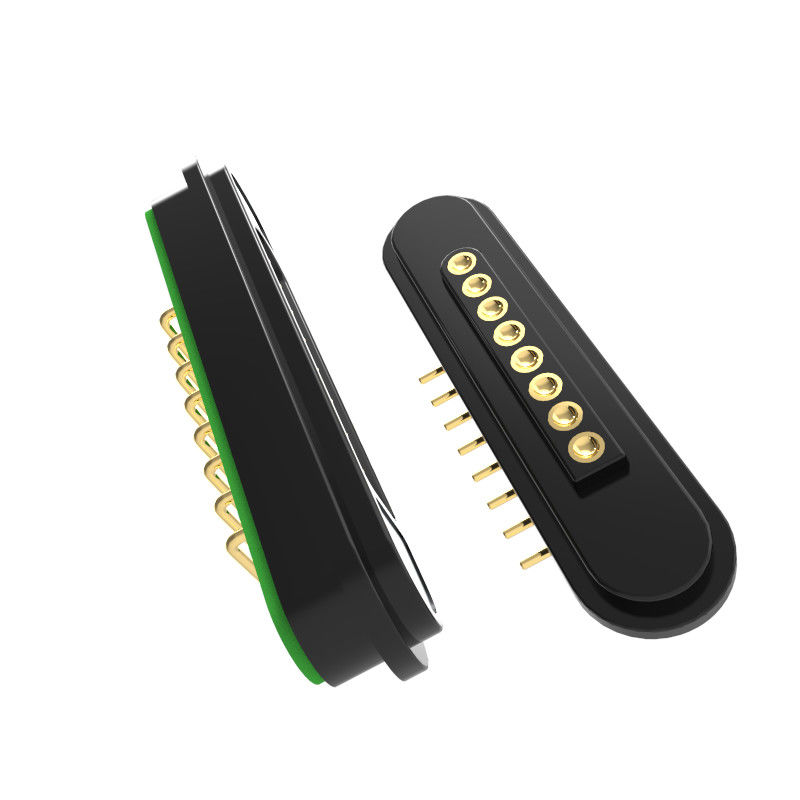

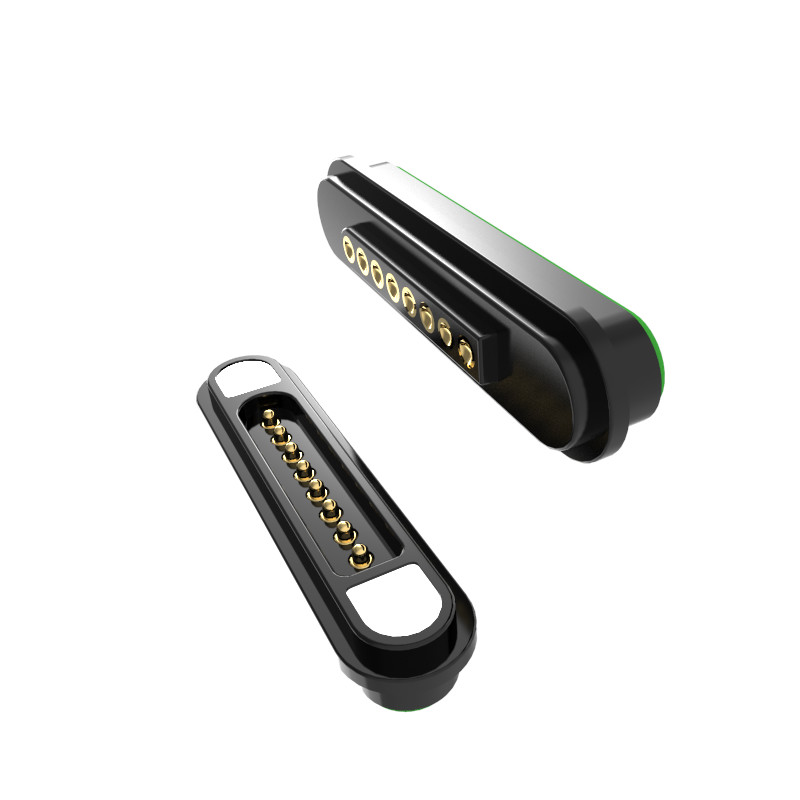

Doğrudan açılı manyetik bağlayıcılar 8 Pin Bahar yüklü bağlayıcı Erkek Dişi

Doğrudan açı 8pin erkek dişi manyetik pogo pin yayla yüklü konektör, dişi iğne konkav.

1Malzemeler ve İnşaat

Metal iğne (kontak iğnesi)

Altınla kaplanmış tunç (korrozyona direnç ve iletkenlik için).

Plastik kaplama:

HTN (Yüksek Sıcaklıklı Naylon) +% 30 dolgu.

UL94 V-0 derecesi (alev gerileyici, kendiliğinden söndürücü).

Siyah renk, yüksek sıcaklıklara dayanabilir.

Mıknatıs:

Neodymium Iron Boron (NdFeB) kalıcı mıknatıs (yüksek manyetik kuvvet).

Korrozyona dayanıklılık için isteğe bağlı epoksi reçine kaplama (48 saatlik tuz püskürtme testini geçmiştir).

2Mekanik Özellikler

Bahar Gücü:1,0 çalışma yüksekliğinde 80g ± 20g (dayanıklı temas basıncını sağlar).

Kullanım süresi:≥50,000 çiftleşme döngüsü

Manyetik çekim gücü:≥ 450 g arasındaErkek ve dişi parçalar (güçlü bir şekilde sabitlenmek için sağlam bir tutum).

3. Elektriksel Özellikler

İsimlendirilmiş Voltaj:12V.

DevamlıÇalışmakAkım:5.0A.

Bağlantı Direnci (Pin):≤50mΩ (sürekli güç aktarımı için düşük impedans).

Yüksek voltaj testi:

AC 1000V, 0.5mA, 3 saniye

DC 1000V, 0.5mA, 3 saniye

Güvenlik ve Uygunluk

Kısa devreye karşı tasarım:Kazayla elektrikli şortları önler.

Kutupluk ve yön işaretleme:Doğru çiftleşme için açık bir kimlik.

Çevre Standartları:

RoHS ve REACH uyumlu(kurşunsuz ve tehlikeli madde içermeyen)

Ürün uygulaması açıklaması ((sadece aşağıdakilerle sınırlı değildir):

1. PCB kartı bir fişle lehimlenebilir;

2Kalıp ve enjeksiyon kalıplama;

8 pinlik manyetik bağlantı parametresi:

8 pinli erkek manyetik konektör:

8 pinli kadın manyetik bağlantı:

Önerilen pcb düzeni:

Yapılandırma toleransı: ±0.05mm

UPE Şirketinin Rekabetçi Avantajları:

1Yüksek Teknoloji Üretimi
Üstün ürün kalitesi için gelişmiş üretim teknikleri kullanıyor.

2Sistematik Yönetim Sistemi
Hızlandırılmış süreçler üretimdeki verimliliği ve tutarlılığı sağlar.

3ISO 9001 Sertifikası
Uluslararası kalite yönetimi standartlarına bağlı olduğunu gösterir.

4RoHS uyumluluğu
Tüm ürünler, çevresel ve güvenlik standartlarını sağlayan Tehlikeli Maddelerin Sınırlanması (RoHS) düzenlemelerine uymaktadır.

5Kısa Gelişim Zamanı
Daha hızlı prototipleme ve üretim döngüleri, piyasaya daha hızlı ulaşmayı mümkün kılar.

6Rekabetçi Fiyatlar ve Sabit Kalite
Güvenilirliği tehlikeye atmadan maliyetli çözümler.

Müşteriler neden bizi seçti?

1Profesyonel özelleştirme hizmeti.

2Hızlı örnek üretim kapasitesi

3- Sıkı kalite kontrol sistemi

4İthalatlı bileşenlerle işleme

5Yüksek hassasiyetli test ekipmanları

6Makul maliyet kontrol prosedürleri

7Ürün çevresel standartları

Manyetik konektörlerin uygulanması:

Ödeme yöntemi:T/T,PayPal,OCBC

Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü

Üretim süresi:10-15İş günü

Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika

Ticaret süresi:EXW

Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
