3A Manyetik Bağlantılar Erkek ve Dişi Pogo Manyetik Bağlantı Sağ Köşede

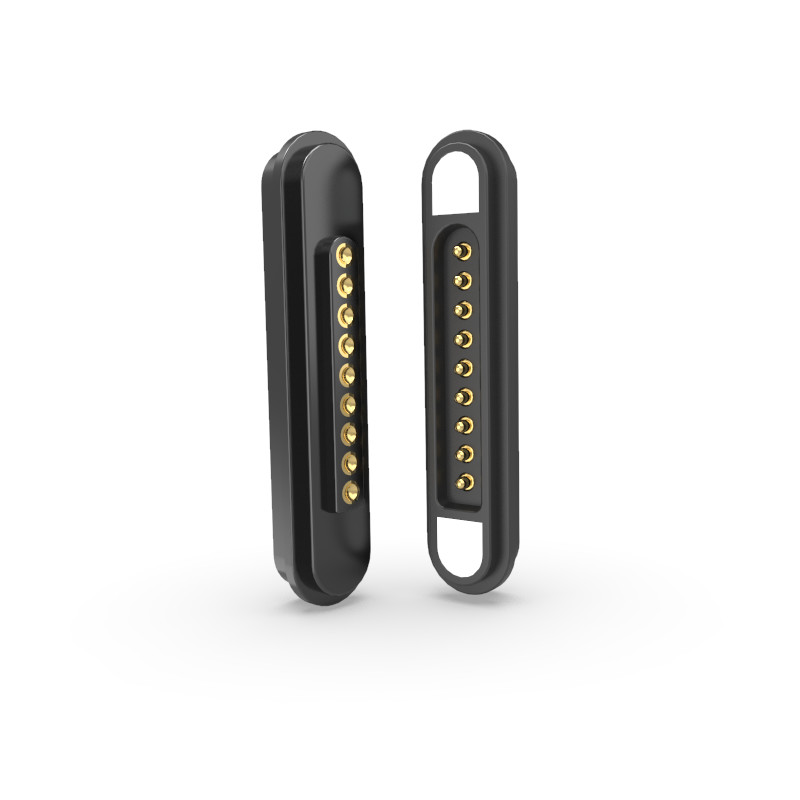

3A Sağ açılı 9 pinli pogo manyetik konektör tablet için erkek ve dişi

Yüksek sıcaklıklı naylon koruması ve güvenli bir şekilde bağlanmak için NdFeB mıknatısları olan 9 pinlik manyetik konektörler.

1Malzemeler ve kaplama

Pogo Pins

Malzeme: Bakır (piston ve namlu)

Kaplama: Nikel (Ni) üzerinde Altın (Au) → Düşük temas direnci, korozyon direnci ve dayanıklılığı sağlar.

Konut

Malzeme: HTN (Yüksek Sıcaklıklı Naylon) +% 30 Cam Elyaf (GF) → Yüksek mekanik dayanıklılık, ısıya direnç.

Rengi: Siyah

Yanıcılık derecesi: UL94 V-0 → Kendini söndüren, yüksek güvenlik uygulamaları için uygundur.

Mıknatıs

Tipi: NdFeB (Neodymium Iron Boron), N52 sınıfı → Güçlü manyetik kuvvet (ticari kullanım için en yüksek sınıf).

Kaplama: Nikel (Ni) → Mıknatıs korozyonunu önler.

2Elektriksel özellikler

Çalışma Voltajı: 12V DC

Çalışma akımı: 5.0A → Orta güç uygulamaları için uygundur (örneğin dizüstü bilgisayarlar, tıbbi cihazlar).

Temas Direnci (PIN): ≤50mΩ (Max) → Minimal kayıp ile verimli güç aktarımı sağlar.

Yüksek voltaj testi:

AC/DC 1000V, 0.5mA, 3 saniye → yalıtım ve dielektrik gücü doğrular.

3. Ana Özellikler

Uyum: ROHS & REACH → Tehlikeli maddelerden (kurşun, cıva vb.)

Mıknatıs Gücü: ≥450g → Güvenli bağlantılar için güçlü tutma.

Güvenlik Tasarımı: Kısa devreye karşı koruma → Kaza bağlantısından kaynaklanan hasarı önler.

4Potansiyel Uygulamalar

Tüketici Elektronikleri: Dizüstü bilgisayarlar, tabletler veya giyilebilir cihazlar için manyetik şarj cihazları.

Tıbbi/Endüstriyel cihazlar: Güvenli, çıkarılabilir güç bağlantıları.

Otomobil/Uçak: Sert ortamlarda yüksek güvenilirlik bağlantıları.

5. Avantajlar

✔ Dayanıklılık: Altınla kaplanmış tunç + HTN koruması aşınmaya ve ısıya karşı dayanıklıdır.

✔ Yüksek Akım Kapasitesi: 5A, enerji aç cihazları kullanmaya uygundur.

✔ Güvenlik Sertifikası: UL94 V-0 yanıcılık derecesi ve yüksek voltaj testi.

✔ Güçlü manyetiklik: N52 sınıfı mıknatıslar sabit bir bağlanma sağlar.

9 pinlik manyetik bağlantı parametresi:

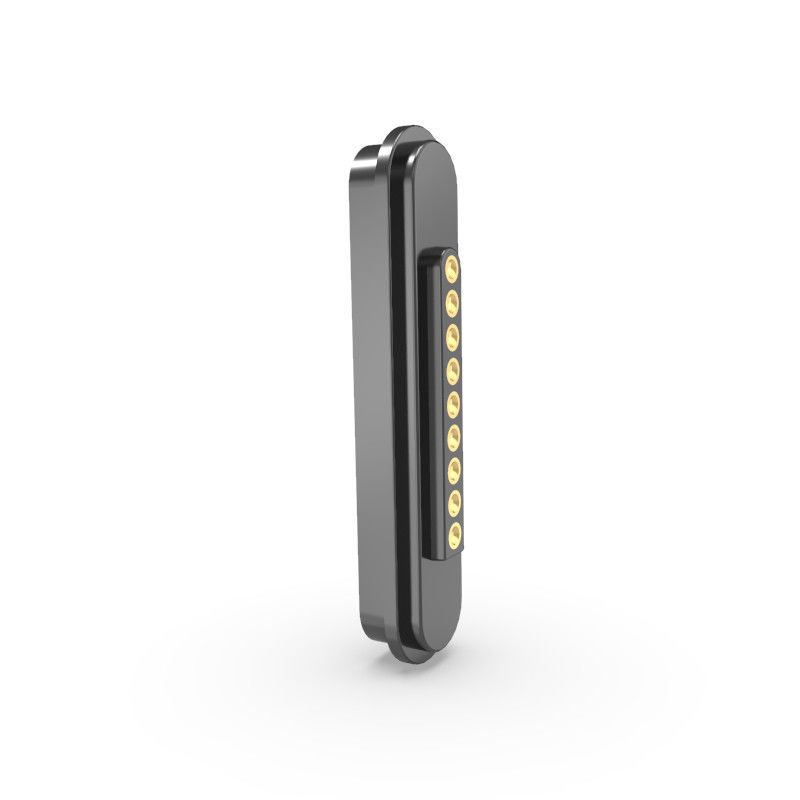

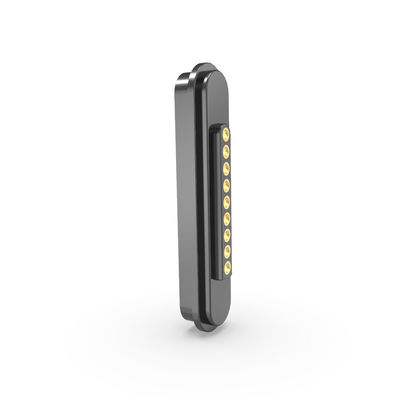

9 pin erkek manyetik konektör:

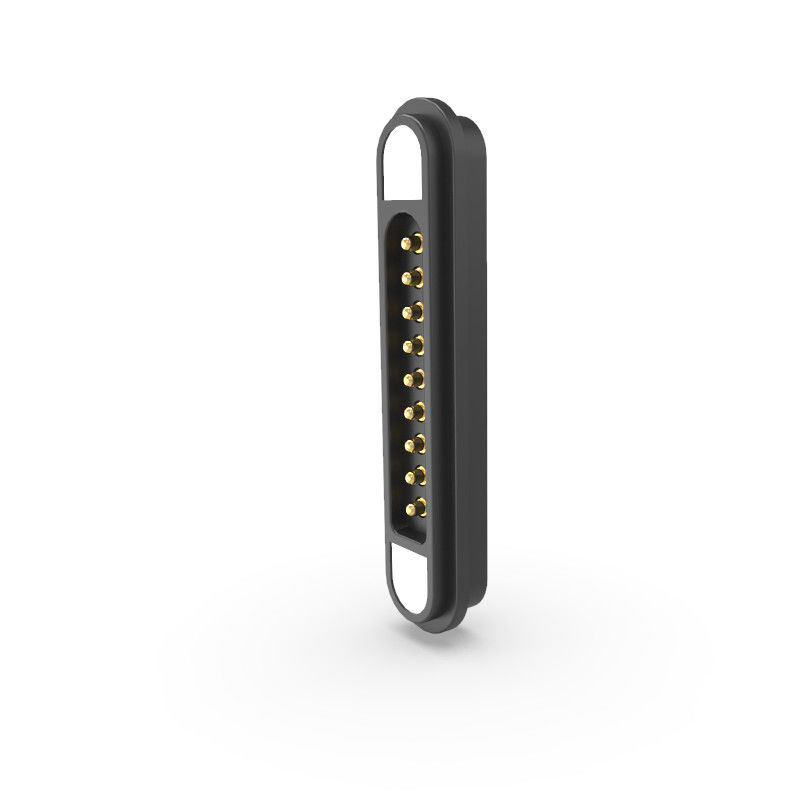

9 pinli kadın manyetik bağlantı:

Önerilen pcb düzeni:

Yapılandırma toleransı: ±0.05mm

UPE Şirketinin Rekabetçi Avantajları:

1Yüksek Teknoloji Üretimi
Üstün ürün kalitesi için gelişmiş üretim teknikleri kullanıyor.

2Sistematik Yönetim Sistemi
Hızlandırılmış süreçler üretimdeki verimliliği ve tutarlılığı sağlar.

3ISO 9001 Sertifikası
Uluslararası kalite yönetimi standartlarına bağlı olduğunu gösterir.

4RoHS uyumluluğu
Tüm ürünler, çevresel ve güvenlik standartlarını sağlayan Tehlikeli Maddelerin Sınırlanması (RoHS) düzenlemelerine uymaktadır.

5Kısa Gelişim Zamanı
Daha hızlı prototipleme ve üretim döngüleri, piyasaya daha hızlı ulaşmayı mümkün kılar.

6Rekabetçi Fiyatlar ve Sabit Kalite
Güvenilirliği tehlikeye atmadan maliyetli çözümler.

Neden UPE'yi seçtiniz?

1Her ihtiyaç için özel çözümler

Uzman özelleştirme: Mühendislik ekibimiz, tıbbi, otomotiv veya tüketici elektroniği için uygulamanıza özel konektörler tasarlar.

Sontan sona işbirliği: Konseptten üretime kadar, teknik ve estetik gereksinimlerinize uyarlanıyoruz.

2. Hızlı Prototipleme ️ Daha Hızlı Pazarlama

Endüstri lideri hız:

Standart numuneler: 2-3 gün.

Özel tasarımlar: 7 iş günü.

Kalıp bağımlı projeler: 12 gün.

3.Anlaşmaz kalite güvencesi

Süreç odaklı denetim: Her adım, malzeme seçiminden nihai denetime kadar, ISO'ya ilham veren sıkı standartlara uymaktadır.

Sıfır Kusur Hedefi: Sıkı testler% 100 performans ve dayanıklılık uyumluluğunu sağlar.

4Üst düzey malzemeler ve hassas üretim

İthalatlı bileşenler: Kritik parçalar (örneğin iğne çubukları) kullanımı:

Mikron seviyesinde doğruluk için İsviçre işleme dönüş makineleri.

Üstün iletkenlik ve uzun ömür için soğuk damgalı ithal malzemeler.

5Sertifikalı Test ve Güvenilirlik

Yüksek hassasiyetli laboratuvar ekipmanı: Elektriksel, mekanik ve çevresel performansı doğrular (örneğin, 50.000 döngü testi, tuz püskürtme direnci).

6Anlaşmazlık yapmadan maliyet verimliliği

Sıkı Üretim: Optimize edilmiş iş akışları, kaliteyi feda etmeden atıkları azaltır ve maliyetleri düşürür.

Şeffaf Fiyatlar: Toplu siparişler ve uzun vadeli ortaklıklar için rekabetçi fiyatlar.

7Ekolojik Bilinçli Uyum

Küresel Standartlar: ROHS, halogensiz ve REACH uyumludur. Duyarlı endüstriler için güvenli (tıp, çocuk bakımı).

Ödeme yöntemi:T/T,PayPal,OCBC

Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü

Üretim süresi:10-15İş günü

Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika

Ticaret süresi:EXW

Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir

Paketleme ve nakliye

Kişisel olarak tasarlanabilir ️ Özel çözümler için bizimle iletişime geçin!

E-posta kimliğimiz:union@upetech.net
