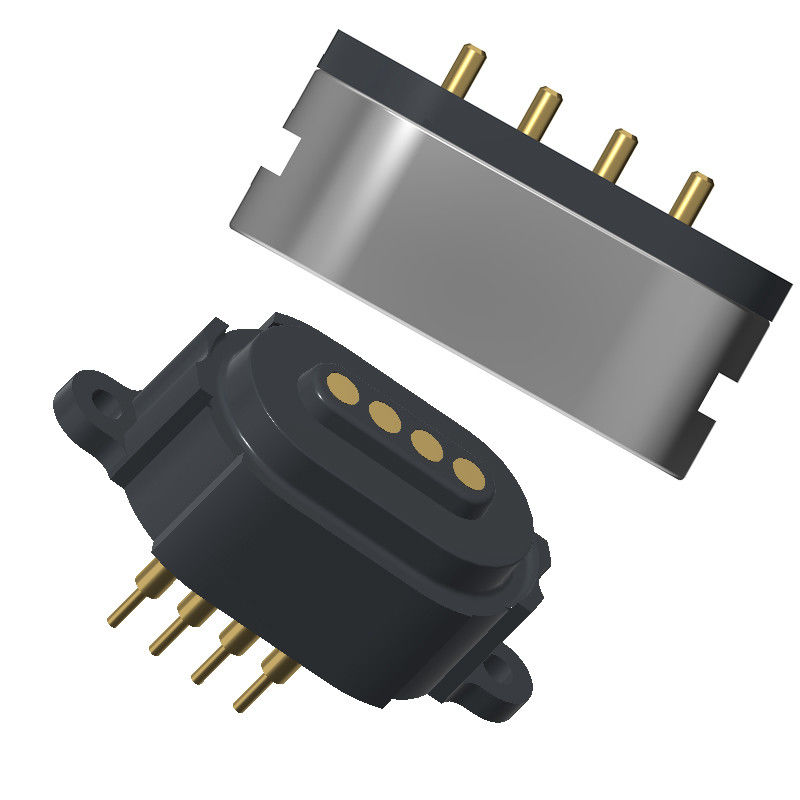

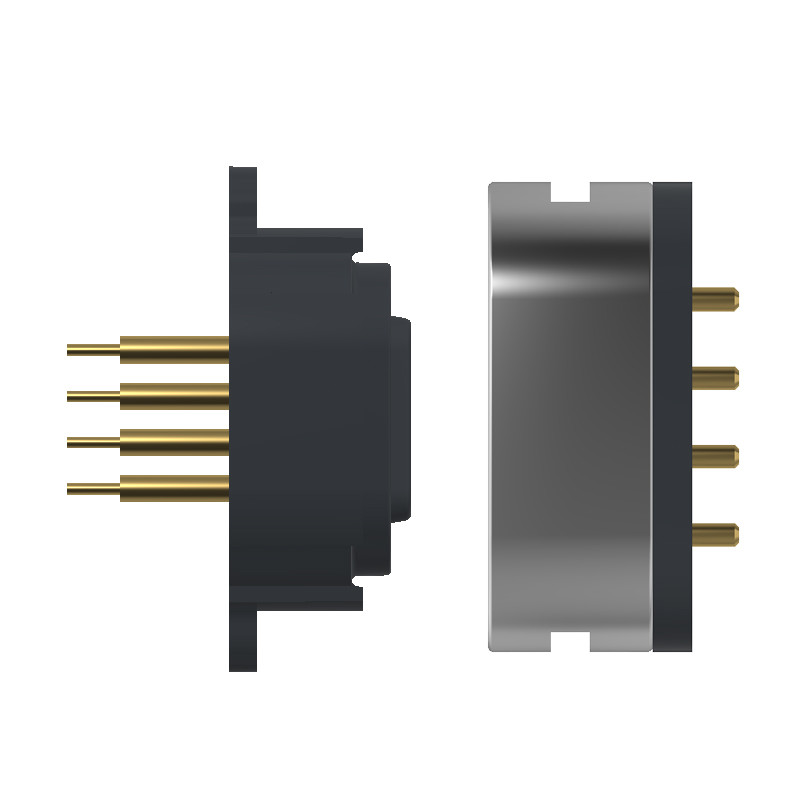

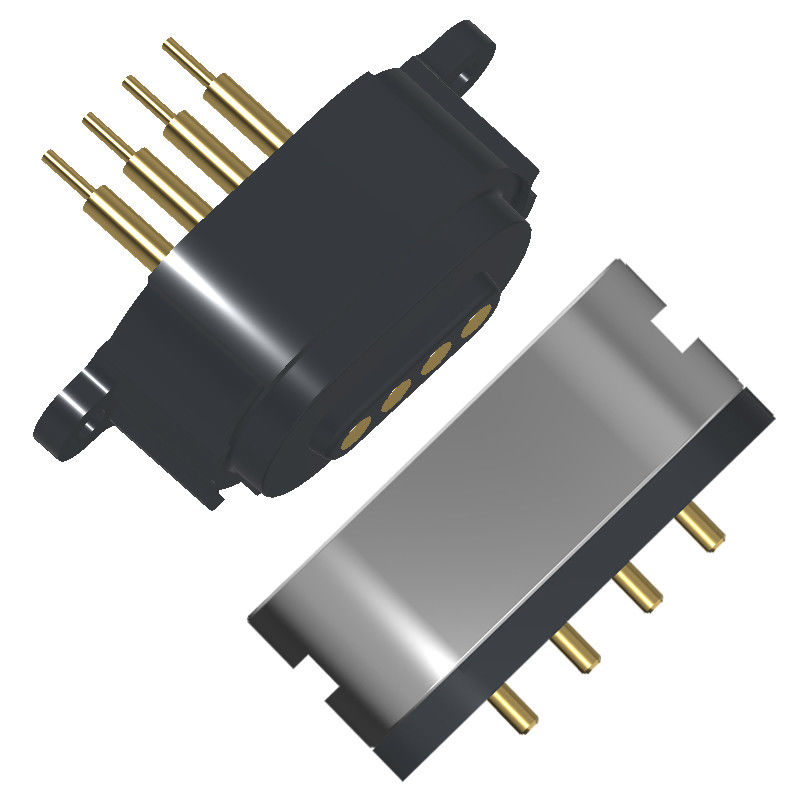

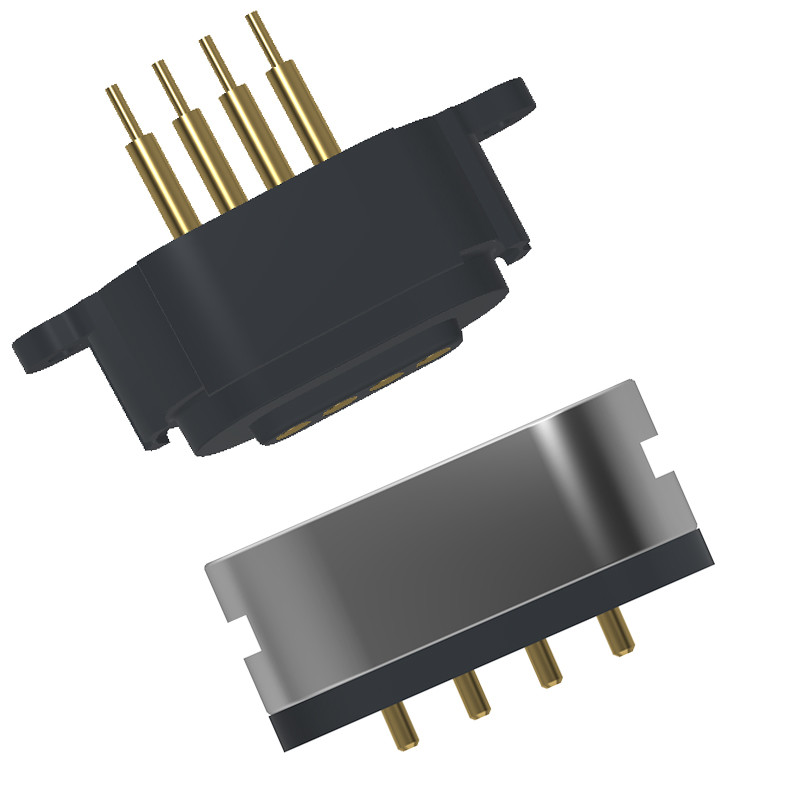

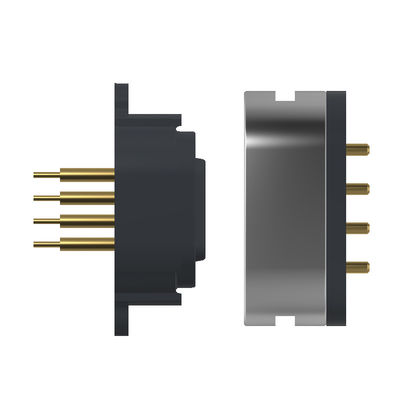

2.0mm Pitch 4pin DIP Erkek Kadın N52 mıknatısı ile manyetik güç konektörü
Malzeme ve kaplama ROHS ve REACH standartlarına uygun
% 100 kısa devre ve açık devre testi
Malzeme
Pogo Pin/Döner Parçalar:Bakır kaplama Au 0.125um
Konut:Beksikliği HTN UL94 V-0
Mıknatıs: N52 NdFeB Plating Ni Cu Ni
Mekanik:
Temas kuvveti: 70g±20g, 0.8mm çalışma storke.
Yaşam testi: 10000 döngü dakikası.
Adsorpsiyon kuvveti testi:Kadın doklama adsorpsiyonu 600g ± 20%'dir.
Elektrikli:
Ratedv Voltaj: 12 V.
Ratedv akım:2En fazla 0.0
Bahçenin temas direnci: 50mΩ Max
Çevresel performans:
Çalışma sıcaklığı: -25°C'den +80°C'ye
SaltSpray: 24 saat
4Pin manyetik kablo bağlantıları parametre:
|
Adı
|
4Pin manyetik konektör
|
|
Türü
|
DIP
|
|
Pin
|
4 pin veya özel
|
|
Çıkış
|
3.0mm
|
|
Renk
|
Siyah
|
|
Pogo pin/Dönüştürme parçaları
|
Bakır
|
|
Konut
|
Siyah HTN
|
|
Mıknatıs
|
NdFeB N52 kaplama Ni
|
|
Yay gücü
|
80g±20g, 0'da.8Çalışan Stork.
|
|
Mekanik ömür
|
10000 döngü Dakikası.
|
|
Mevcut
|
2.0A
|
|
Voltaj
|
DC 12V
|
|
Temas direnci
|
50mΩ Max (PIN).
|
|
Yüksek voltaj testi
|
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC.
|
|
Tuz püskürtme testi
|
24 saat.
|
|
Sertifikasyon
|
RoHS veya REACH uyumlu ürün
|
|
Test
|
% 100 açık ve kısa test
|
4Pin Erkek Manyetik Bağlantı Çizim Boyutu
4Pin Kadın Manyetik Bağlantı Çizimi Boyutu
Erkek manyetik konektör patladı
Kadın manyetik bağlantı patladı
Önerilen pcb düzeni:
Manyetik konektör ürünlerinin uygulanması:
1.Gölgeci cihazlar, akıllı konumlandırma ekipmanları, çocukların akıllı bileklikleri, akıllı saatler, giyilebilir cep telefonları,Bluetooth kulaklıkları vb.) veri kablosu, şarj kablosu,manyetik bant tel ucu bağlantısı
2.Tıbbi ekipman,kablosuz ekipman, veri iletişim ekipmanları,telekomünikasyon ekipmanları,otomatik ve endüstriyel ekipman,sesi ve görme ekipmanları
3Havacılık, havacılık elektronik, askeri iletişim.
4Otomobil, araba navigasyonu, test ve ölçüm ekipmanları
5.Tüketici Elektronikleri ((mobil telefonlar, tablet bilgisayarlar, Bluetooth kulaklıkları, kamera, saat, taşınabilir tüketici elektronik ürünleri ve diğer birçok elektronik alan.)
