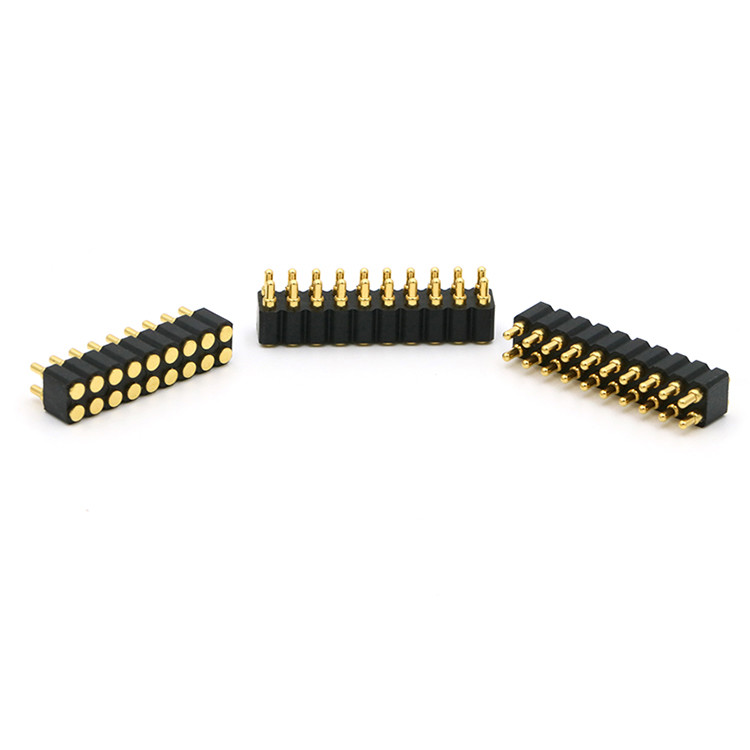

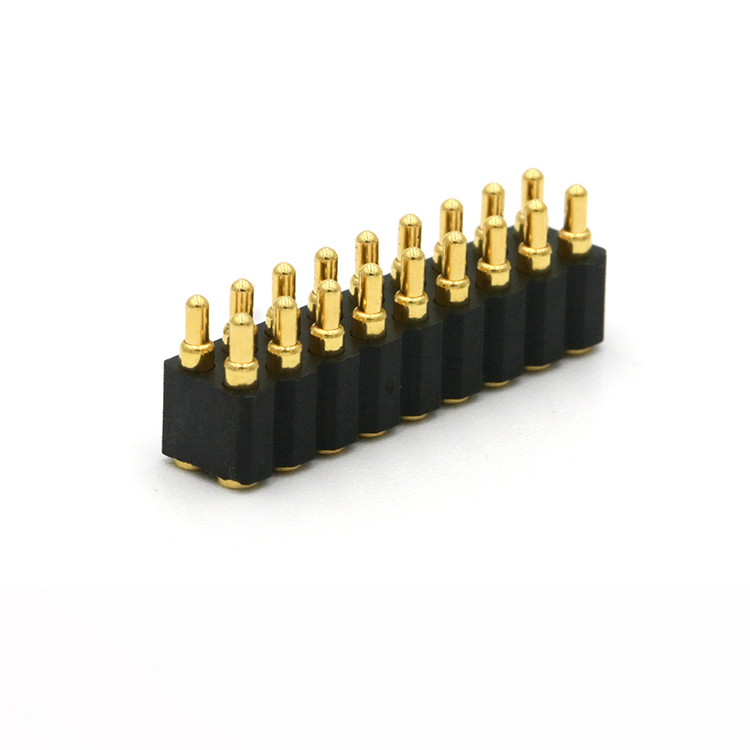

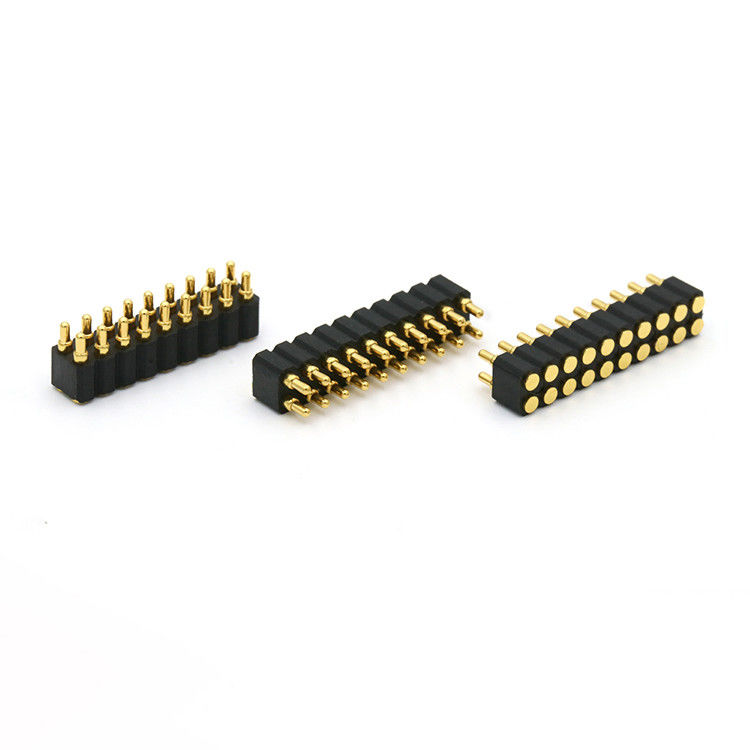

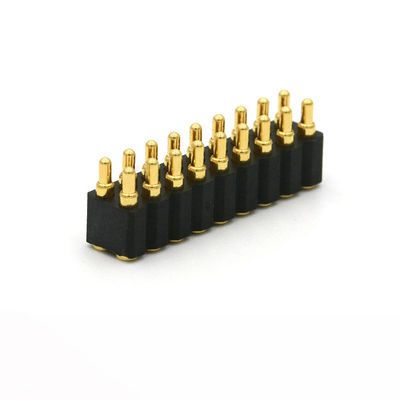

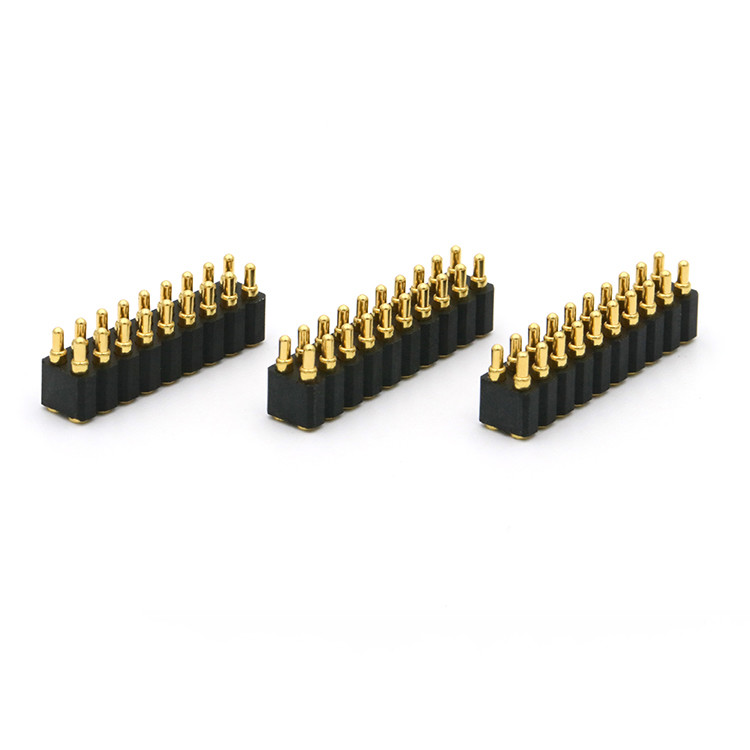

Çift sıra 18pin SMT yay yüklü bağlantı 2.0mm pitch pogo pin bağlantısı
Pogo Pin Connector, cep telefonlarında ve diğer elektronik ürünlerde kullanılan hassas bir konektördür.
Çeşitli elektronik ürünlerde yaygın olarak kullanılır ve sinyal iletim bağlantısında rol oynar.
Pogo pin, hassas aletlerle çivilenme ve önceden basma sonrasında iğne ocağı, yay ve iğne tüpünün üç temel bileşeninden oluşan bir tür yay sondasıdır.İçinde hassas bir yay yapısı bulunan.
Pogo iğnesi farklı uygulamalara göre farklı görünümlere sahiptir. Yüzey kaplaması genellikle korozyon önleyici işlevini, mekanik özelliklerini,elektrik özellikleri, vb.
Şekil yapısı şunlara ayrılır: düz taban tipi, fiş levhası tipi, bükme tipi, çift iğne ocağı, iplik tipi, kaynak tel tipi, yan delik tipi vb. İç yapısı şunlara ayrılır:Arka delme tipi, dilimleme eğimleri, yuvarlak toplu dilimleme eğimleri, delik tipi, kuyruk fiş tipi, çift başlı tip vb.
Plating seçimi: düzenli altın plating, nikel plating, vb. Akım aralığı: düzenli 0.5-3A, yüksek akım 5-60A. Seyahat aralığı: Bahçenin kompresyon çarpımına atıfta bulunur
ISO90001 kalite yönetim sistemi standartlarına uygun olarak kalite kontrolünü sıkı bir şekilde uyguluyoruz.
Ürünlerimiz esas olarak Avrupa, Amerika Birleşik Devletleri, Kanada, Asya gelişmiş ülkeleri ve bölgelerine ihraç edilir.
Güvenli ve güvenilir ürünlerle müşteri ihtiyaçlarını karşılamayı hedefliyoruz.Biz hızlıca kısa ürün geliştirme döngüsü ile müşteri tasarım ihtiyaçlarını karşılamak için istikrarlı kalite numune özelleştirebilirsiniz.
UPE Pogo Pin Bağlantılarının Avantajları:
PGenellikle yay ipleri veya pogo ipleri olarak bilinen Pin ogo Bağlantıları birkaç avantaj sunar:
*Güvenilirlik:CLIP Teknolojisini kullanan UPE Pogo pinleri, titreşim ve mekanik şoklara maruz kalan ortamlarda bile tutarlı ve güvenilir bir elektrik bağlantısı sağlar.
*Kompakt tasarım:Küçük boyutları, modern, kompakt elektronik cihazlar için ideal olan dar alanlara sığmalarını sağlar.
*Esneklik:Pogo iğneleri yüzey değişimlerine uyarlanabilir, çiftleşme yüzeyleri mükemmel bir şekilde hizalandırılmasa bile istikrarlı bir bağlantı sağlar.
*Kullanım kolaylığı:Kullanıcı dostu, basit kurulum ve bakım.
*Dayanıklılık:Çok sayıda bağlantı ve bağlantıyı kesme döngüsüne dayanabilmeleri için tasarlanmıştır, bu da onları son derece dayanıklı hale getirir
Bizim Avantajımız ve Seçiminiz:
.15A-30A serisi ile UPE profesyonel özel yüksek akımlı Pogo Pin, seri olarak üretildi.
.UPE, 1.27mm, 2.0mm 2.54mm pitch standart erkek ve kadın 2pin-40pin Pogo pin konektörünü SMT / DIP / Sağ Açı / Levhane Kupası ile geliştirdi.
.Pogo Pin Hayat testi 1000.000 döngüye kadar.
.Tüm ürünler HF, RoHS REACH standardını geçebilir.
.Malları teslim etmeden önce %100 elektrik testi raporunu sağladı.
.Farklı şekillerde özel, küçük yapı ve yüksek akım mevcuttur.
2.0mm Pitch Pogo Pin Bağlantısı Özellikleri:
2.0mm yayla yüklü bağlantı parametreleri listesi:
|
İzolatör
|
Siyah plastikler(265°C)UL94 V-0
|
|
Süpürge
|
Bakır 5 u ̊ Au 60~100 u ̊ Ni
|
|
Fıçı
|
Bakır 5 u ̊ Au 60~100 u ̊ Ni
|
|
Bahar
|
SUS yüzey işlemi
|
|
Yay gücü
|
70g+/-20g 1.0mm çalışma çarpımında
|
|
Tam vuruş
|
1.4mm
|
|
Yaşam testi
|
100,000 döngü
|
|
Rütbeli akım
|
1A Max.
|
|
Voltaj
|
DC 12V
|
|
Temas direnci
|
50 milyon ohm en fazla
|
|
Tuz püskürtme testi
|
48 saat
|
|
Sertifikasyon
|
RoHS veya REACH uyumlu ürün
|
|
Test
|
% 100 açık ve kısa test
|
Pogo Pin Connector 6 parçadan oluşur:Plunger,Barrel,Spring,Ceramic beads,housing,Cap
Standart 2.0mm Pitch Pogo Pin Connector müşteriler için referans:
Ürün kullanım alanı:
Müşteriler nedenUPE?
1Profesyonel özelleştirme hizmeti.
2Hızlı örnek üretim kapasitesi
3- Sıkı kalite kontrol sistemi
4İthalatlı bileşenlerle işleme
5Yüksek hassasiyetli test ekipmanları
6Makul maliyet kontrol prosedürleri
Paketleme ve nakliye
