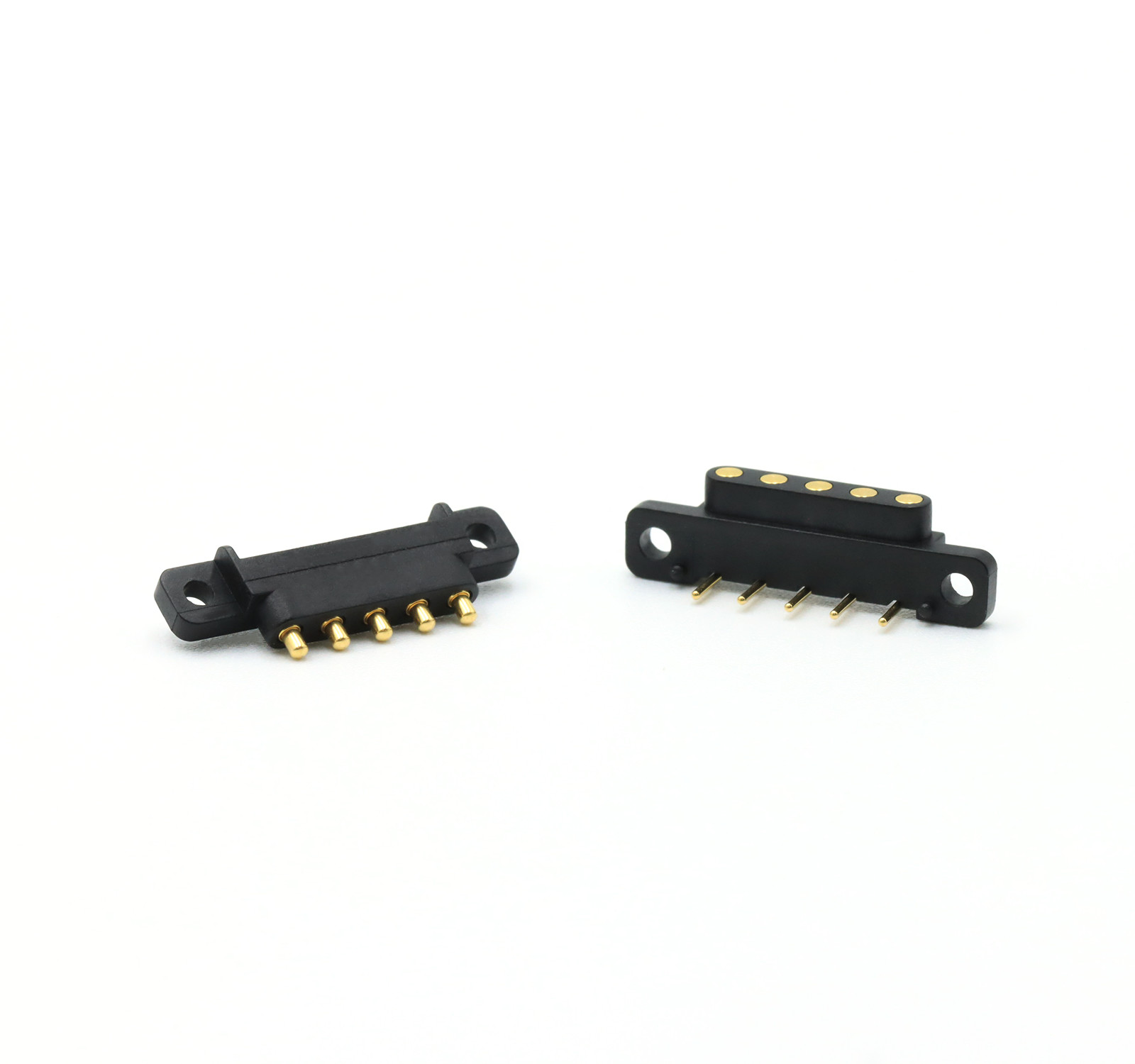

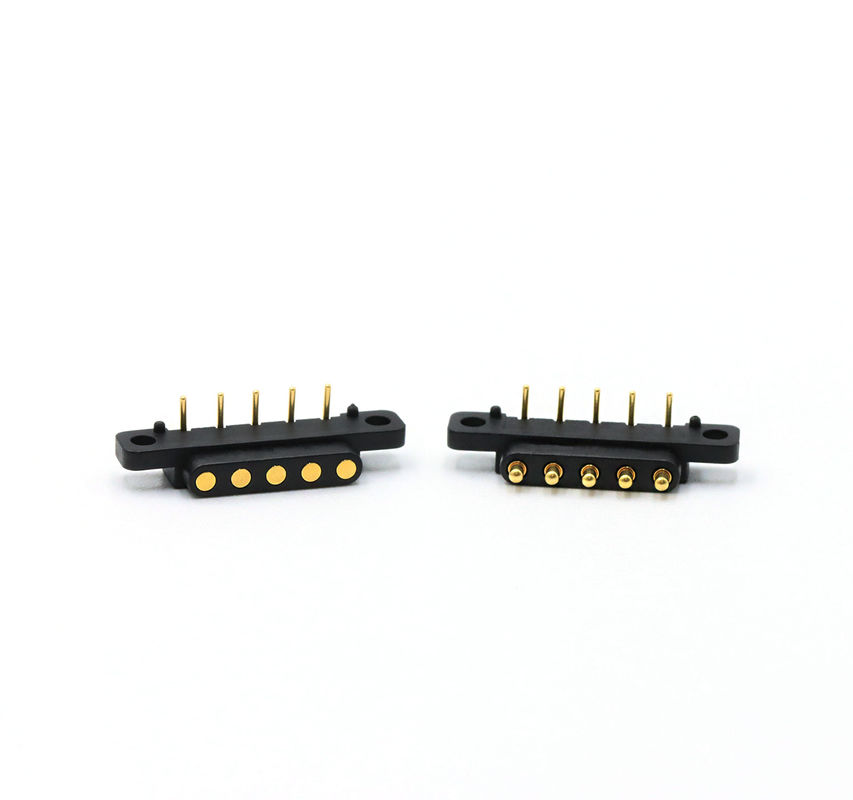

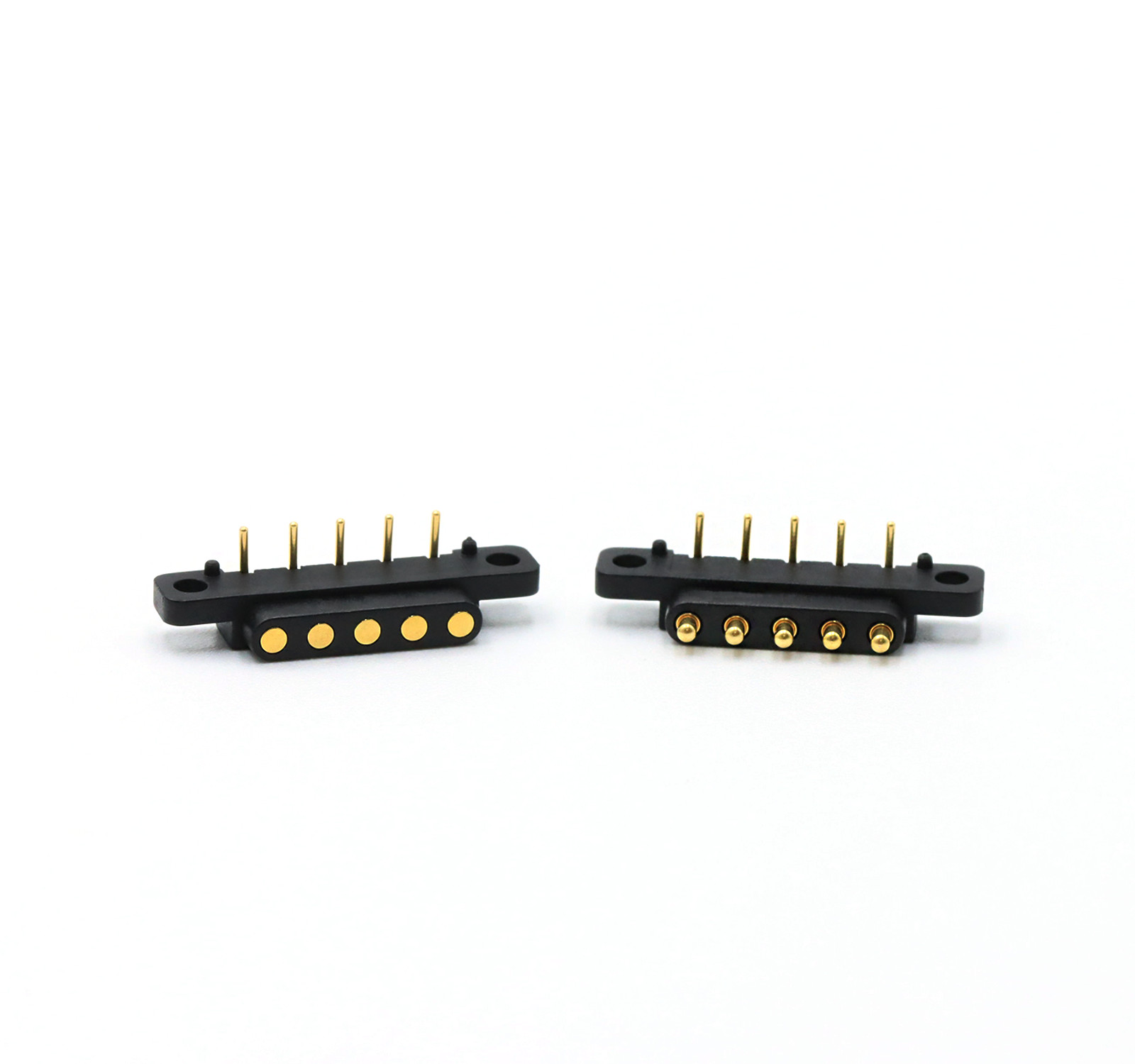

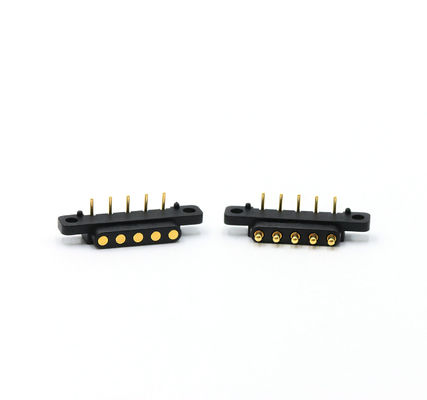

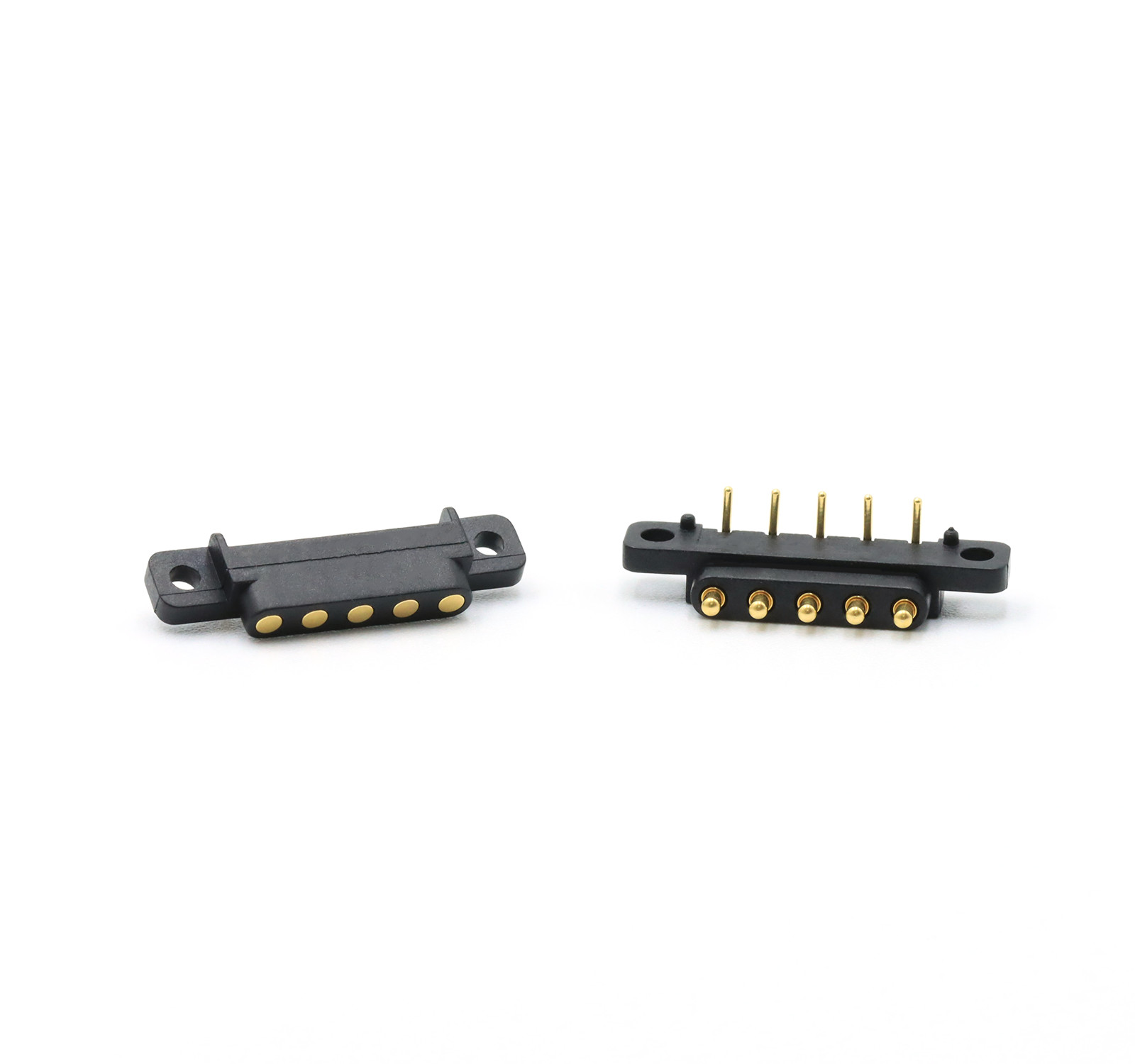

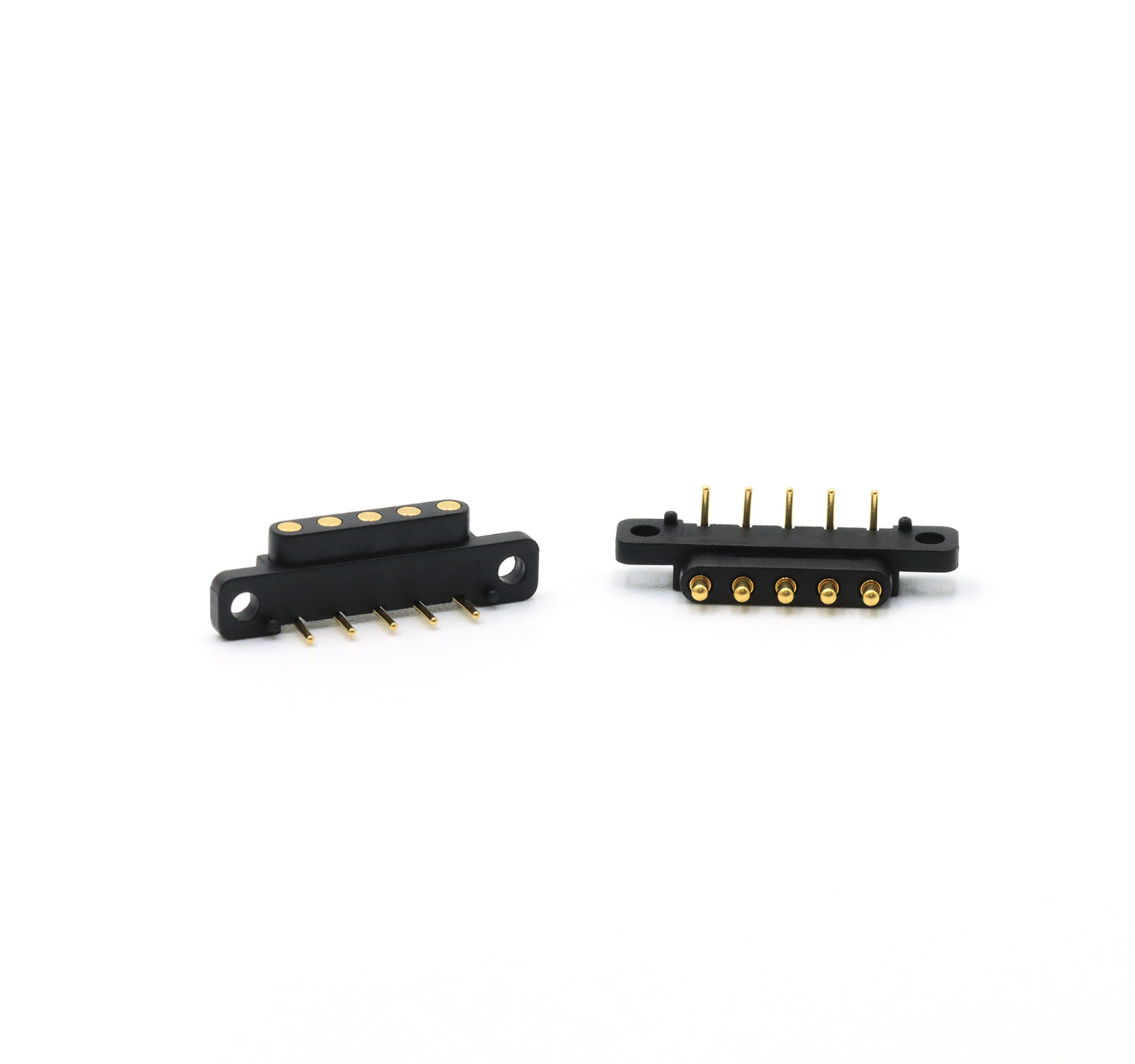

2.54mm pitch 5pin Bended Spring Loaded Pogo Pin Connector Right Angle SUS304.
Union Precision Electronic LIMITED (UPE) profesyonel özelüreticisiPOGO PIN, POGO PIN bağlantısı içeren konektördeEvleri olan,Çin'de yayla yüklü konektör alanında en rekabetçi şirketlerden biridir.
Bahar yüklü konektörlerin birçok serisini sağlıyoruz Bahar yüklü pin, bahar yüklü konektör özel bir tür temas teknolojisidir.Bu güvenilir teknoloji, dünya çapında birçok müşteri tarafından kullanıldı ve birçok elektronik ürün için uygulandı., örneğin cep telefonları, GPS, dizüstü bilgisayarlar PC, işitme cihazları, akıllı saatler
Ürünlerimiz esas olarak Avrupa, Amerika Birleşik Devletleri, Kanada, Asya gelişmiş ülkeleri ve bölgelerine ihraç edilir.
Pogo Pin Connector 6 parçadan oluşur:Plunger,Barrel,Spring,Ceramic beads,housing,Cap
Not:
|
Ürün Adı
|
Pogo Pin Bağlantısı
|
|
Pin
|
5Pin
|
|
Türü
|
Düz açı
|
|
Malzeme
|
Kurşunsuz C6801, Bakır C3602, SUS304, Siyah HTN
|
| Bitir. |
Au plating, Ni plating
|
|
Yay gücü
|
80g+/-20g işçi storke'de
|
|
Çalışma tork
|
1.2mm
|
|
Tam boğa.
|
1.4mm
|
|
Voltaj
|
12V
|
|
Mevcut
|
3.0A Max.
|
|
Temas direnci
|
50mΩ Max (PIN).
|
|
Tuz püskürtme testi
|
48 saat
|
|
Paket
|
İçinde PE torbası, dışarıda karton veya müşterilerimizin ihtiyaçlarına göre
|
Erkek Pogo Pin Bağlantısı Çizimi SiZe:
Kadın Pogo Pin Bağlantısı Çizimi SiZe:
Pogo Pin Bağlantısı Parametresi Performansı
|
Parçaların adı
|
Parametre performans tablosu
|
|
Fıçı Materia
|
Bakır
|
Berilyum bakır
|
Fosfor Bronz
|
|
|
Plüsen malzemesi
|
Bakır
|
Berilyum bakır
|
Fosfor Bronz
|
Paslanmaz çelik
|
|
Bahar seçenekleri
|
Stainle
|
Müzik tel
|
|
|
|
Plaklama gereksinimleri
|
Altın-Au
|
Gümüş-Ag
|
Palladium Nikel
(Pd-Ni)
|
|
|
Rütbeli Akım
|
1A, 2A, 3A, 5A, 15A veya 30A (farklı yapılar)
|
|
Adlık Voltaj
|
DC 12V 24V
|
|
Temas direnci
|
30mΩ 50mΩ en fazla.
|
|
Yaşam testi
|
50Min. 1000.000 döngü Maks.
|
|
RAkış sıcaklığı.
|
265°, 4~5 saniye
|
|
POGO PIN Güvenilirlik Testi
|
|
Tutma gücü
|
Saatte 500±50'lik nominal bisiklet sürüşünde,50En az 1000 döngü
|
|
Nemlilik
|
EIA-364-31,Deney yöntemi II, Şart A Denek, bağlayıcıları göreceli nem ile eşleştirir% 90 ila % 95 RH ve 40 sıcaklık°C± 2°Cnispi nem 96 ho- Evet.
|
|
Lehimleme Isı Direnci
|
EIA-364-56,5 numaralı prosedür, seviye 2 265°C+10/-0°C30 ila 35 saniye.
|
|
Tuz püskürtmesi
|
EIA-364-26,Deney koşulları B Deneklerin %5±1 tuz çözeltisine eşleştirdiği konektörler
konsantrasyon, 35+1°C/-2°C48 saat boyunca.
|
|
Yay kuvveti testi
|
Normal Güç Deneme Prosedürü, çalışma yüksekliğinde 100g±20g
|
|
Sıcaklık ömrü
|
EIA-364-17,Test yöntemi A,short 4,Test zaman şartı A Denek çiftleşmiş
85'e bağlayıcılar°C± 2°C96 saat boyunca.
|
|
Solderability (Saldırılabilirlik)
|
EIA-364-52 265±5'e batır°C, 60/40±5% Sn/pb 4,0 ~ 5,0 saniye için lehim
|
|
Temas direnci
|
EIA-364-23 En fazla 100 mA test akımı ile temas direncini ölçünve en fazla 20 mV voltaj
|
UPE Yaylı Bağlantıların Avantajları:
Yaylı bağlantılar, genellikle yay iğneleri veya pogo iğneleri olarak bilinir, birkaç avantaj sunar:
Güvenilirlik:CLIP Teknolojisini kullanan UPE Pogo pinleri, titreşim ve mekanik şoklara maruz kalan ortamlarda bile tutarlı ve güvenilir bir elektrik bağlantısı sağlar.
Kompakt tasarım:Küçük boyutları, modern, kompakt elektronik cihazlar için ideal olan dar alanlara sığmalarını sağlar.
Esneklik:Pogo iğneleri yüzey değişimlerine uyarlanabilir, çiftleşme yüzeyleri mükemmel bir şekilde hizalandırılmasa bile istikrarlı bir bağlantı sağlar.
Kullanım kolaylığı:Kullanıcı dostu, basit kurulum ve bakım.
Dayanıklılık:Çok sayıda bağlantı ve bağlantıyı kesme döngüsüne dayanabilmeleri için tasarlanmıştır, bu da onları son derece dayanıklı hale getirir
Bizim Avantajımız ve Seçiminiz:
.15A-30A serisi ile UPE profesyonel özel yüksek akımlı Pogo Pin, seri olarak üretildi.
.UPE, SMT / DIP / Sağ Köşede / Levhane Kupası ile 2.54mm pitch standart erkek ve dişi 2pin-40pin Pogo pin bağlantısı geliştirdi.
.Pogo Pin Hayat testi 1000.000 döngüye kadar.
.Tüm ürünler HF, RoHS REACH standardını geçebilir.
.Malları teslim etmeden önce %100 elektrik testi raporunu sağladı.
.Farklı şekillerde özel, küçük yapı ve yüksek akım mevcuttur.
Müşteriler nedenUPE?
1Profesyonel özelleştirme hizmeti.
2Hızlı örnek üretim kapasitesi
3- Sıkı kalite kontrol sistemi
4İthalatlı bileşenlerle işleme
5Yüksek hassasiyetli test ekipmanları
6Makul maliyet kontrol prosedürleri
Bazı özelleştirilmiş Pogo Pin Bağlantıları:
Ürün kullanım alanı:
