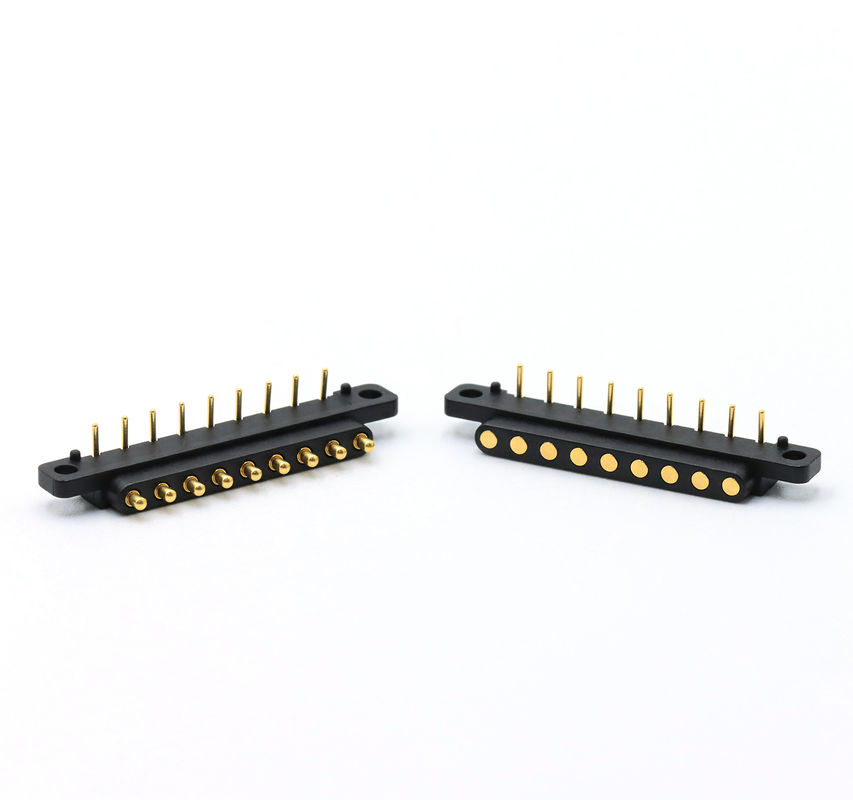

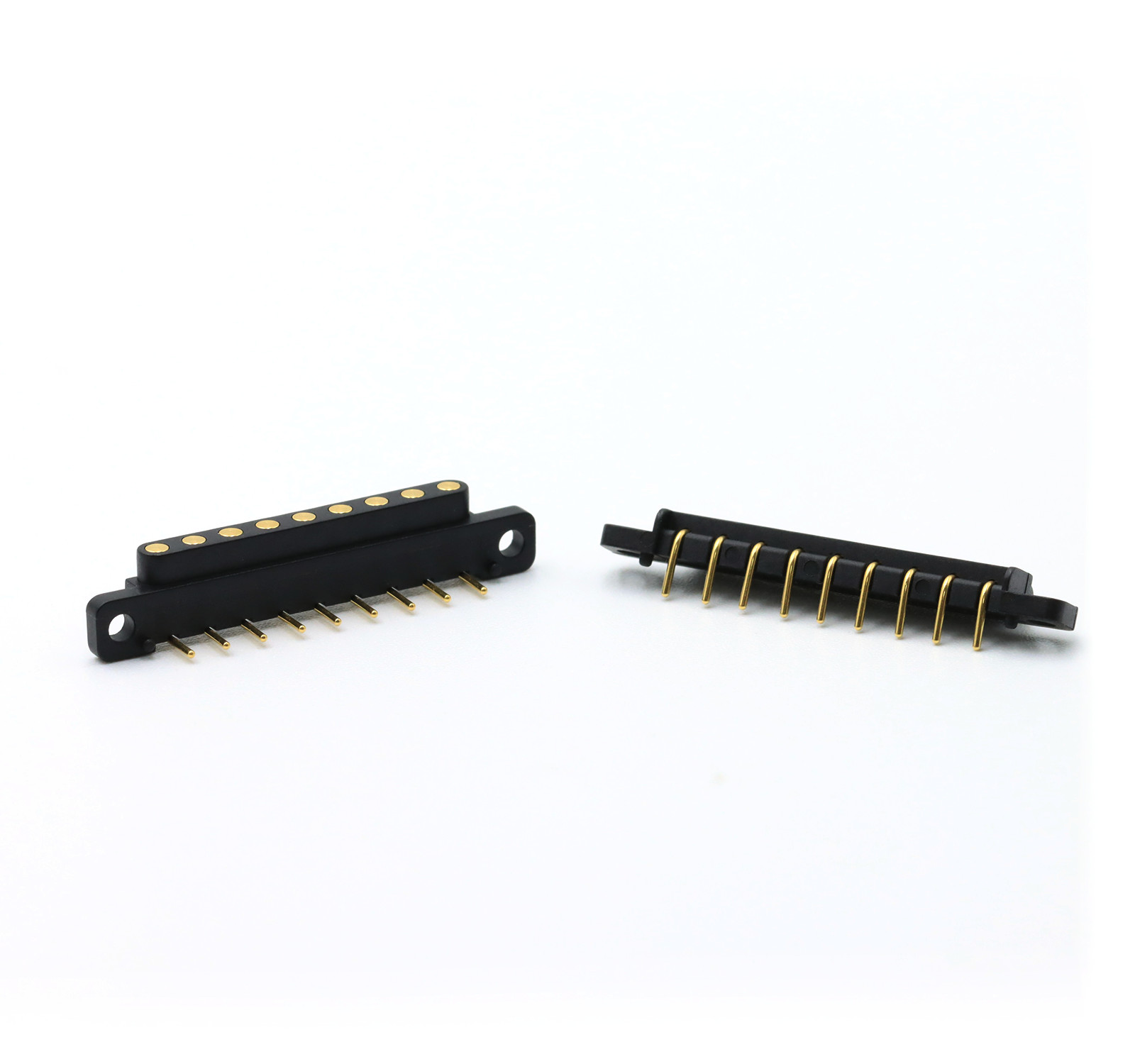

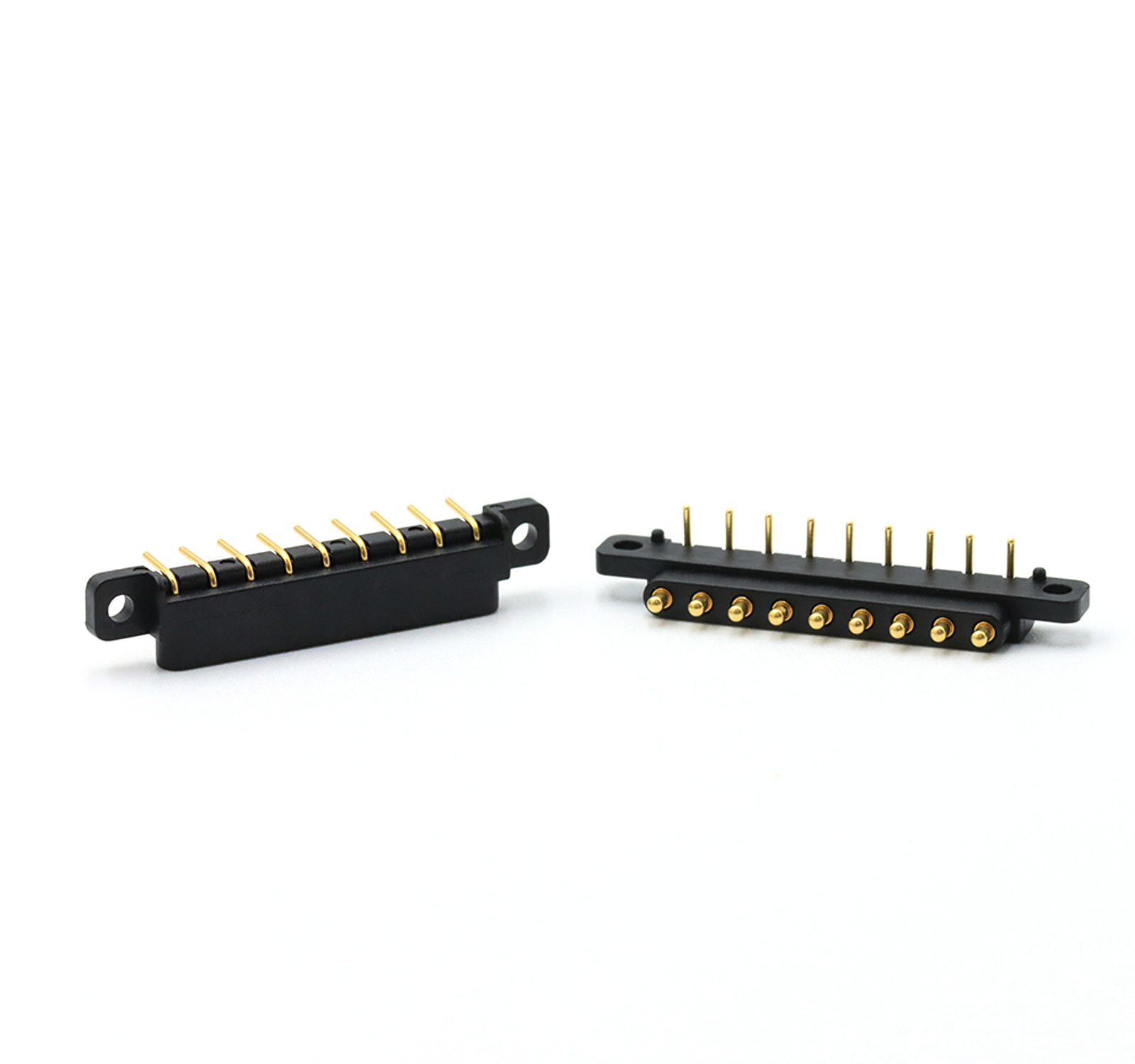

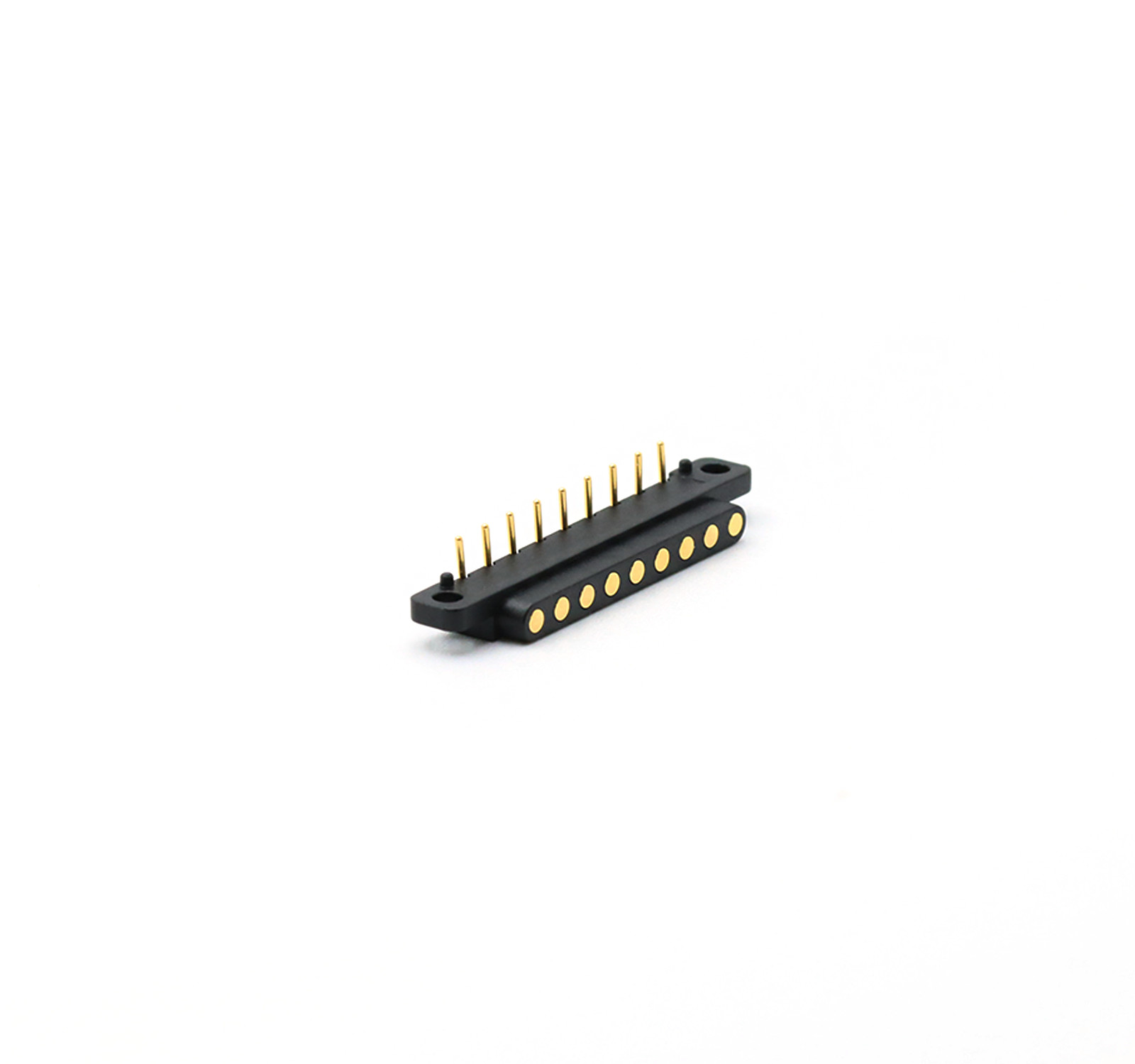

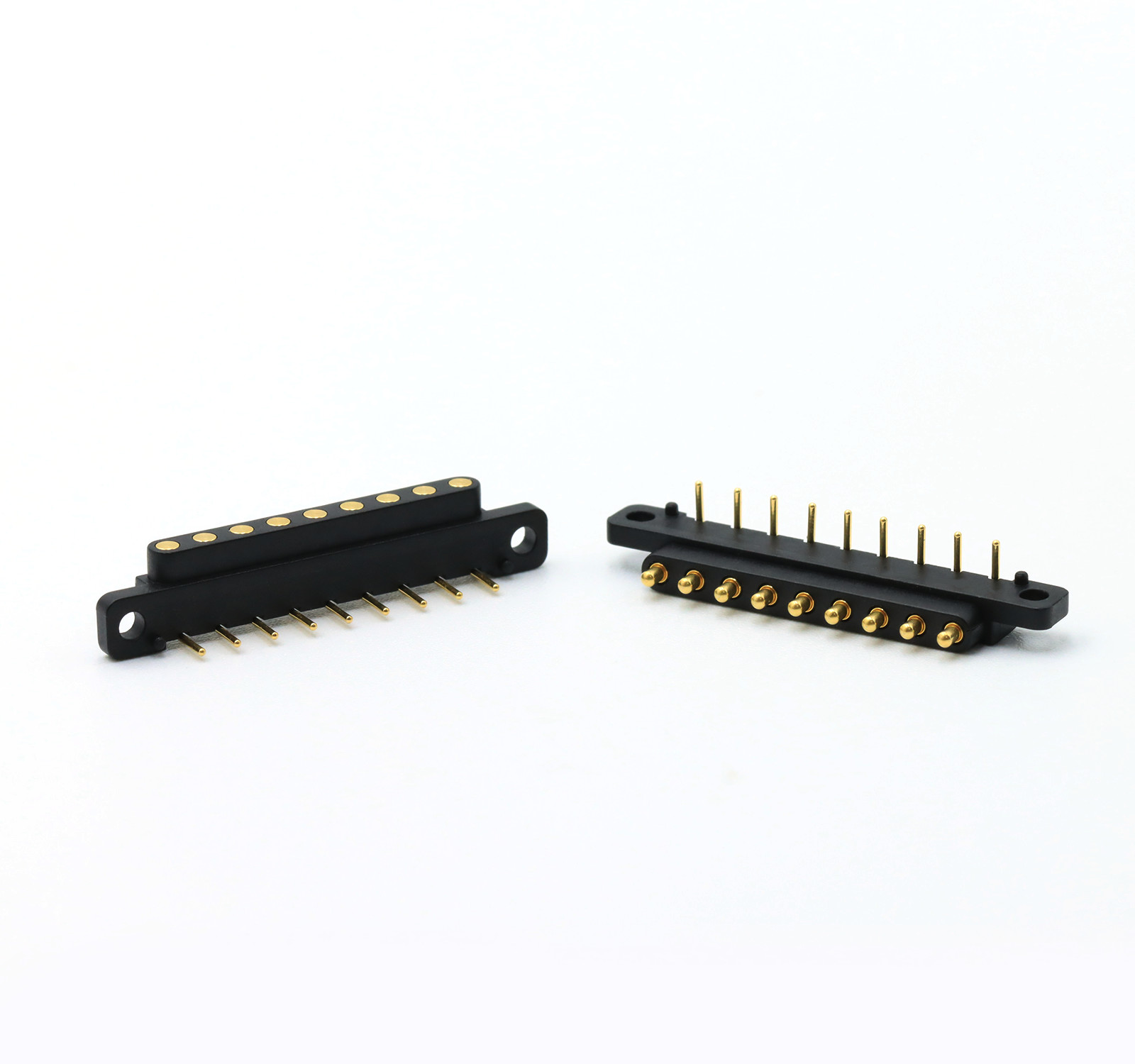

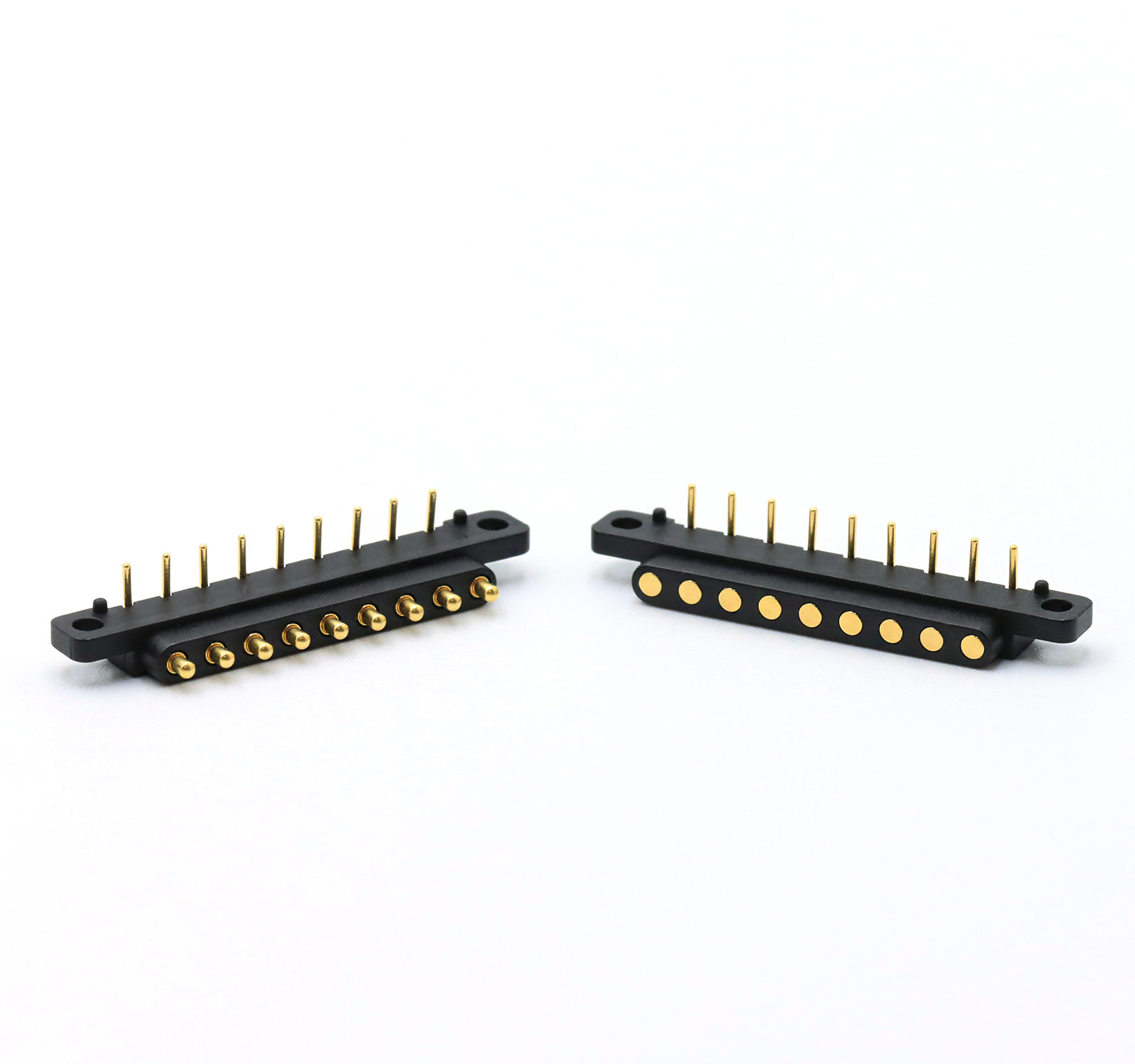

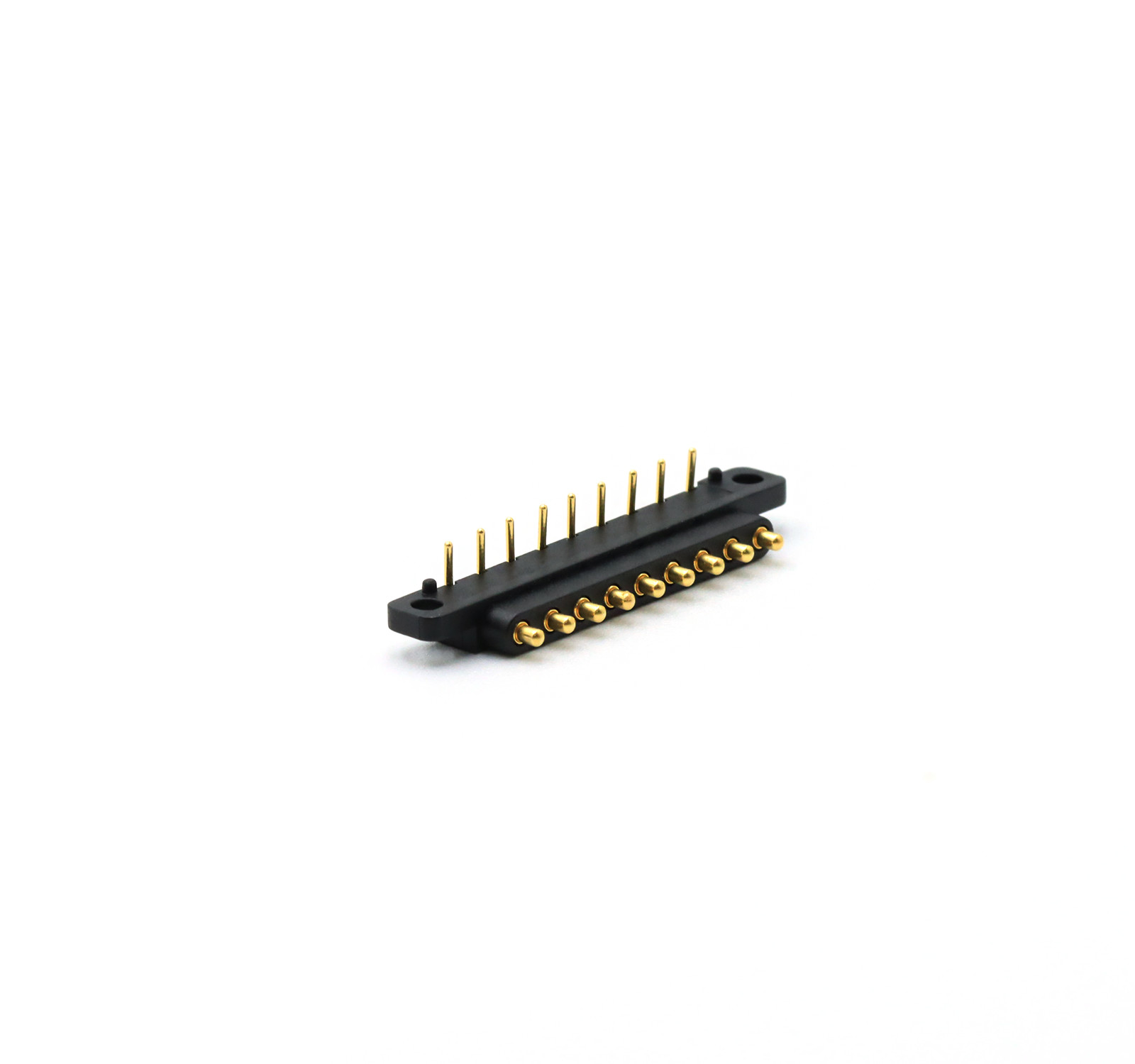

9 Pin Sağ Köşeli POGO Pin Erkek Dişi Pogo Pin konektörü 2.54mm pitch.
Union Precision Electronic Limited (UPE), POGO PIN konektörleri ve POGO PIN konektör korumaları da dahil olmak üzere yüksek kaliteli yayla yüklü konektörlere uzmanlaşmış önde gelen bir özel üreticidir.Çin'deki en rekabetçi yay yüklü konektör tedarikçileri olarak, zorlu elektronik uygulamalar için hassas mühendislik çözümleri sunuyoruz.
Baharlı Pogo PinsGüvenli elektrik bağlantıları için güvenilir, düşük dirençli temaslar.
Ev ile Pogo Pin BağlantılarıÇeşitli çiftleşme ve PCB arayüzleri için özelleştirilebilir tasarımlar.
Bahçeli temas teknolojisiDayanıklılık, yüksek döngü ömrü ve tutarlı performans için tasarlanmıştır.
Bağlantılarımız güvenilir.Dünya sınıfı müşterilerendüstriler arasında, şunlar dahil:
✔Tüketici ElektronikleriAkıllı telefonlar, akıllı saatler, tabletler, dizüstü bilgisayarlar, GPS cihazları
✔Giyilebilir ve Tıbbiİşitme cihazları, sağlık izleme cihazları
✔IoT ve Endüstriyel EkipmanKablosuz şarj, test cihazları, otomotiv modülleri
Pogo Pin Connector 6 parçadan oluşur:Plunger,Barrel,Spring,Ceramic beads,housing,Cap
Not:
|
Ürün Adı
|
Pogo Pin Bağlantısı
|
|
Pin
|
9Pin
|
|
Türü
|
Düz açı
|
|
Malzeme
|
Kurşunsuz C6801, Bakır C3602, SUS304, Siyah HTN
|
| Bitir. |
Au plating, Ni plating
|
|
Yay gücü
|
80g+/-20g işçi storke'de
|
|
Çalışma tork
|
1.2mm
|
|
Tam boğa.
|
1.4mm
|
|
Voltaj
|
12V
|
|
Mevcut
|
3.0A Max.
|
|
Temas direnci
|
50mΩ Max (PIN).
|
|
Tuz püskürtme testi
|
48 saat
|
|
Paket
|
İçinde PE torbası, dışarıda karton veya müşterilerimizin ihtiyaçlarına göre
|
Erkek Pogo Pin Bağlantısı Çizimi SiZe:
Kadın Pogo Pin Bağlantısı Çizimi SiZe:
Pogo Pin Bağlantısı Parametresi Performansı
|
Parçaların adı
|
Parametre performans tablosu
|
|
Fıçı Materia
|
Bakır
|
Berilyum bakır
|
Fosfor Bronz
|
|
|
Plüsen malzemesi
|
Bakır
|
Berilyum bakır
|
Fosfor Bronz
|
Paslanmaz çelik
|
|
Bahar seçenekleri
|
Stainle
|
Müzik tel
|
|
|
|
Plaklama gereksinimleri
|
Altın-Au
|
Gümüş-Ag
|
Palladium Nikel
(Pd-Ni)
|
|
|
Rütbeli Akım
|
1A, 2A, 3A, 5A, 15A veya 30A (farklı yapılar)
|
|
Adlık Voltaj
|
DC 12V 24V
|
|
Temas direnci
|
30mΩ 50mΩ en fazla.
|
|
Yaşam testi
|
50Min. 1000.000 döngü Maks.
|
|
RAkış sıcaklığı.
|
265°, 4~5 saniye
|
|
POGO PIN Güvenilirlik Testi
|
|
Tutma gücü
|
Saatte 500±50'lik nominal bisiklet sürüşünde,50En az 1000 döngü
|
|
Nemlilik
|
EIA-364-31,Deney yöntemi II, Şart A Denek, bağlayıcıları göreceli nem ile eşleştirir% 90 ila % 95 RH ve 40 sıcaklık°C± 2°Cnispi nem 96 ho- Evet.
|
|
Lehimleme Isı Direnci
|
EIA-364-56,5 numaralı prosedür, seviye 2 265°C+10/-0°C30 ila 35 saniye.
|
|
Tuz püskürtmesi
|
EIA-364-26,Deney koşulları B Deneklerin %5±1 tuz çözeltisine eşleştirdiği konektörler
konsantrasyon, 35+1°C/-2°C48 saat boyunca.
|
|
Yay kuvveti testi
|
Normal Güç Deneme Prosedürü, çalışma yüksekliğinde 100g±20g
|
|
Sıcaklık ömrü
|
EIA-364-17,Test yöntemi A,short 4,Test zaman şartı A Denek çiftleşmiş
85'e bağlayıcılar°C± 2°C96 saat boyunca.
|
|
Solderability (Saldırılabilirlik)
|
EIA-364-52 265±5'e batır°C, 60/40±5% Sn/pb 4,0 ~ 5,0 saniye için lehim
|
|
Temas direnci
|
EIA-364-23 En fazla 100 mA test akımı ile temas direncini ölçünve en fazla 20 mV voltaj
|
UPE Yaylı Bağlantıların Avantajları:
Yaylı bağlantılar, genellikle yay iğneleri veya pogo iğneleri olarak bilinir, birkaç avantaj sunar:
Güvenilirlik:CLIP Teknolojisini kullanan UPE Pogo pinleri, titreşim ve mekanik şoklara maruz kalan ortamlarda bile tutarlı ve güvenilir bir elektrik bağlantısı sağlar.
Kompakt tasarım:Küçük boyutları, modern, kompakt elektronik cihazlar için ideal olan dar alanlara sığmalarını sağlar.
Esneklik:Pogo iğneleri yüzey değişimlerine uyarlanabilir, çiftleşme yüzeyleri mükemmel bir şekilde hizalandırılmasa bile istikrarlı bir bağlantı sağlar.
Kullanım kolaylığı:Kullanıcı dostu, basit kurulum ve bakım.
Dayanıklılık:Çok sayıda bağlantı ve bağlantıyı kesme döngüsüne dayanabilmeleri için tasarlanmıştır, bu da onları son derece dayanıklı hale getirir
UPE rekabetçi avantajı mı?
1Yüksek Akım Uzmanlığı
✅ 15A30A Pogo Pins ️ Yüksek güçli uygulamalar için özel tasarlanmış, kitlesel üretimi zorlu endüstrilerde kanıtlanmıştır.
2Standart & Özel Bağlantılar
✅ 2.0mm/2.54mm Pitch Solutions ️ Erkek/kadın Pogo Pin konektörlerinin kapsamlı yelpazesi (2pin~40pin), destekleyici:
Esnek PCB entegrasyonu için SMT / DIP / Düz açı / Solder Cup bitişleri.
3Eşsiz Güvenilirlik
✅ 1,000,000+ Yaşam Döngüleri ️ Yüksek frekanslı çiftleşme uygulamalarında dayanıklılık için sıkı bir şekilde test edilmiştir.
✅ %100 Elektriksel Test ️ Teslimattan önce verilecek test raporları ile tam denetim, sıfır kusur sağlanır.
4Uyum ve Güvenlik
✅ HF / RoHS / REACH Standartlarına uymaktadır ️ Küresel ihracat için çevreye uygun (AB, ABD, Asya).
5Uyumlu Yenilik
✅ Kompakt ve Yüksek Akım Tasarımları ️ Özel şekiller, minyatür yapılar ve benzersiz proje ihtiyaçları için optimize edilmiş akım kapasitesi.
Müşteriler nedenUPE?
1Profesyonel özelleştirme hizmeti.
2Hızlı örnek üretim kapasitesi
3- Sıkı kalite kontrol sistemi
4İthalatlı bileşenlerle işleme
5Yüksek hassasiyetli test ekipmanları
6Makul maliyet kontrol prosedürleri
Bazı özelleştirilmiş Pogo Pin Bağlantıları:
Pogo Pin Bağlantısı Uygulama Alanı:
Mobil işlem verisi alma cihazları
.Tıbbi cihazlar
- Askeri cihazlar.
PCB teknolojisi
. Mobil iletişim
.Audio-video uygulamaları
Veri alma cihazları
Otomotiv ekipmanları
Isıtma kontrol üniteleri
Pogo bağlantısı siparişini nasıl yaparım?
* Bize çizim veya örnek gönderin
* Projenin değerlendirmesini yapıyoruz
Örneği yapıp size gönderiyoruz.
* Örnek iyi olduğunu düşünüyorsanız sipariş verin ve bize % 30 teminat ödeyin
* Ürünü yapmaya başlıyoruz
* Mal hazır olduğunda çek için fotoğraf çeker ve bakiyeyi ödersin.
* Ürünleri kurye şirketine teslim ediyoruz
Ödeme süresi:T/T,%50 Depozito,%50 bakiye
Ödeme yöntemi:T/T,PayPal,OCBC
Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü
Üretim süresi:10-15İş günü
Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika
Ticaret süresi:EXW
Kargo:Hava, Deniz, Ekspres
Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
