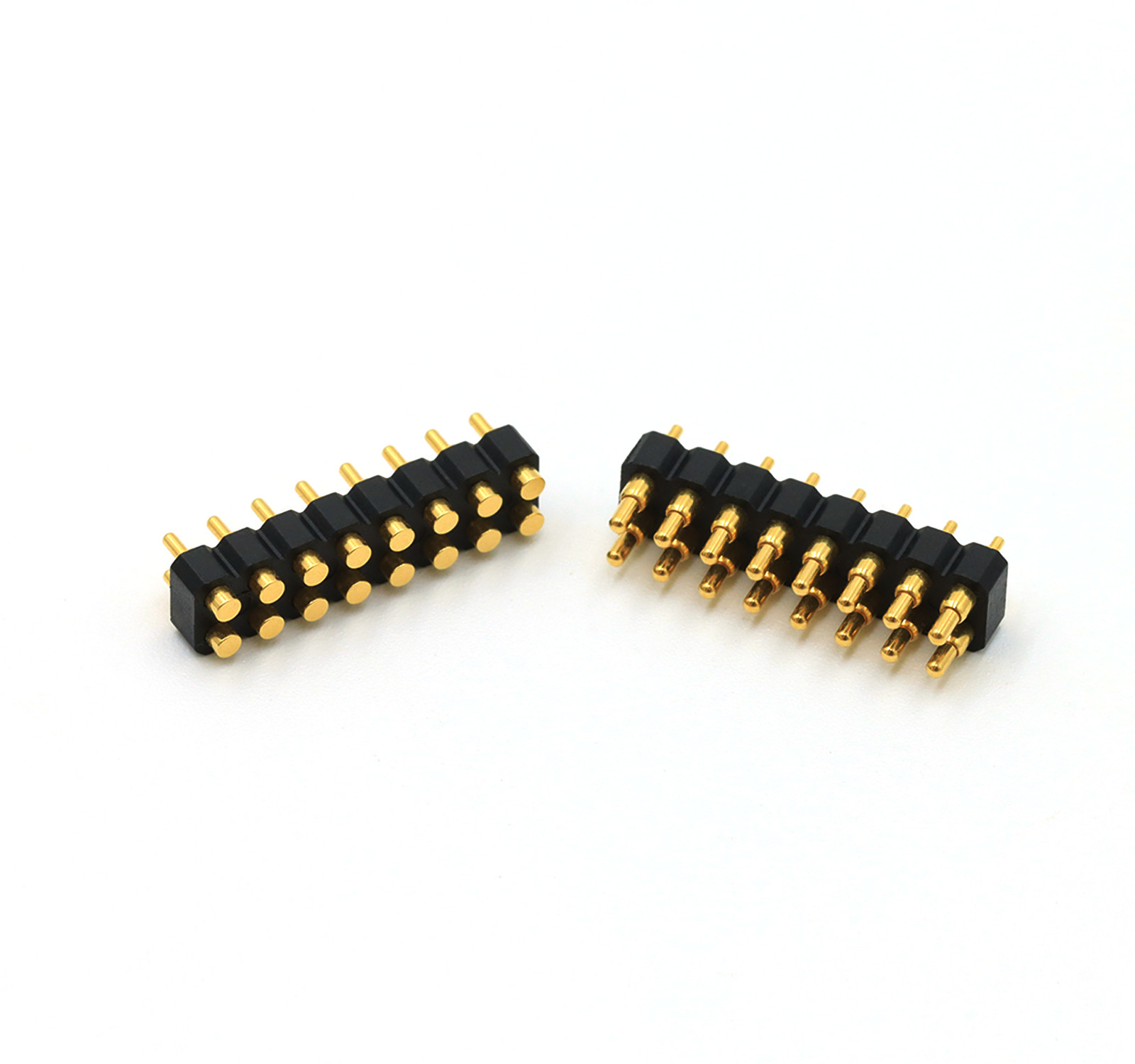

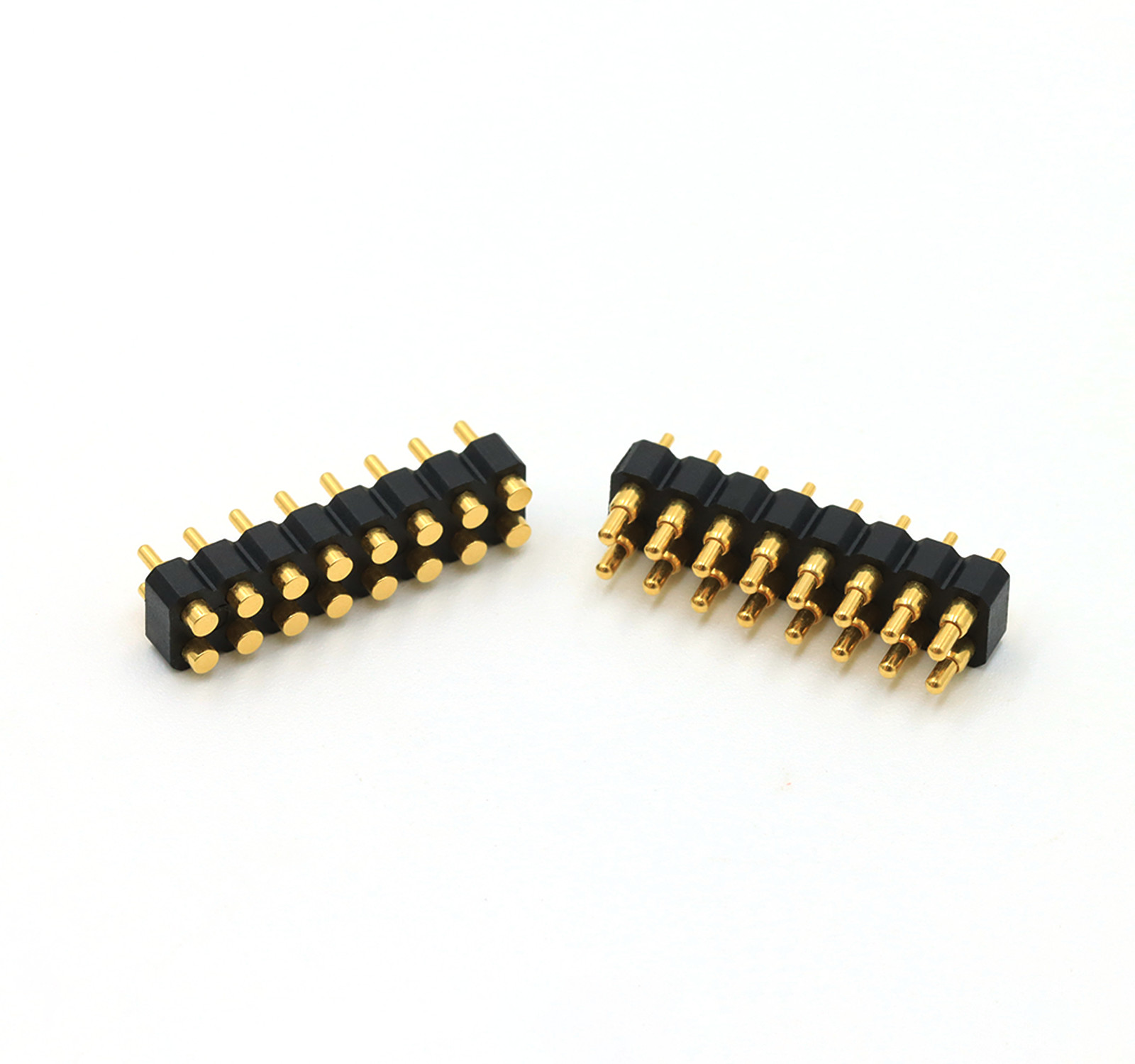

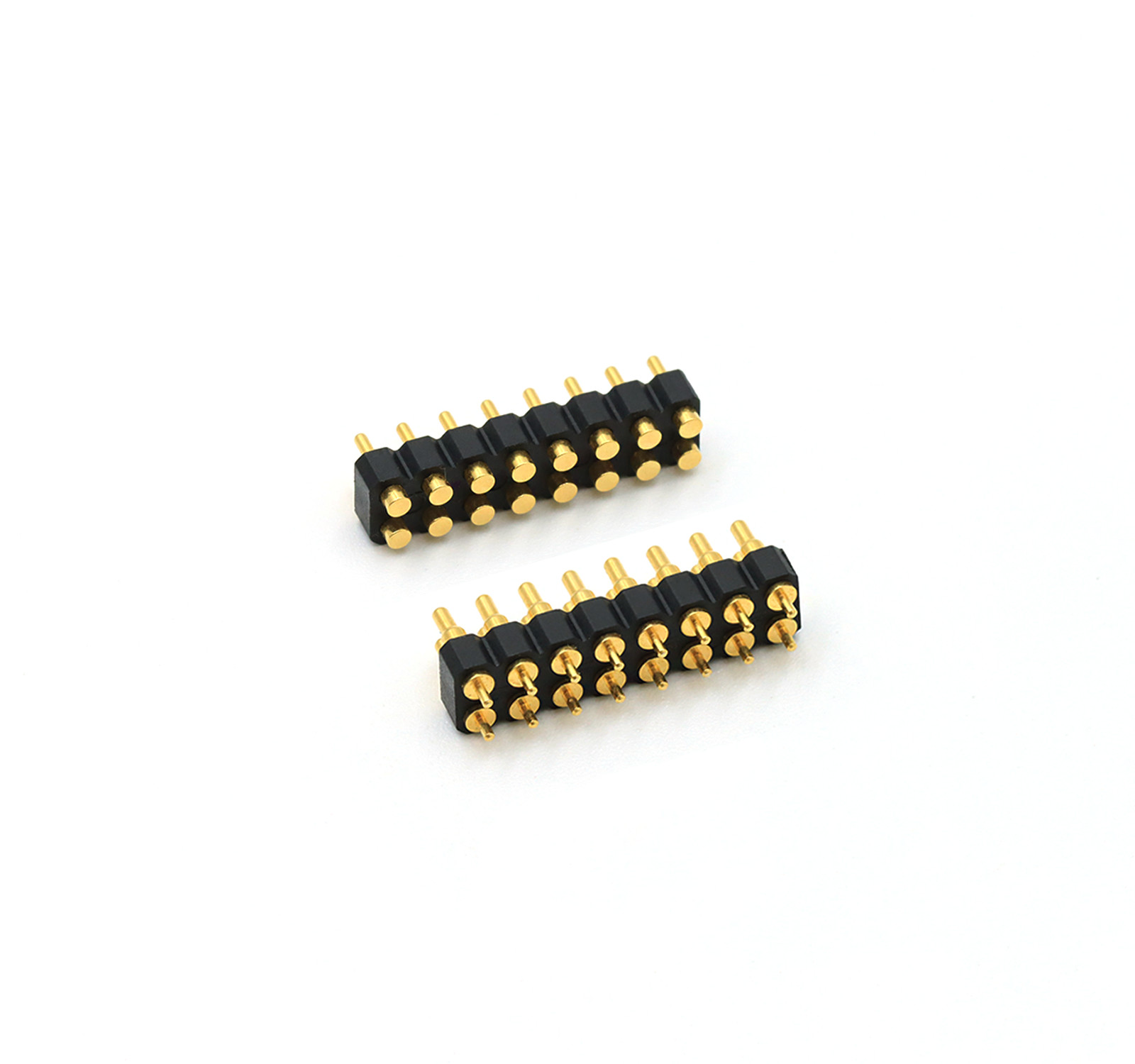

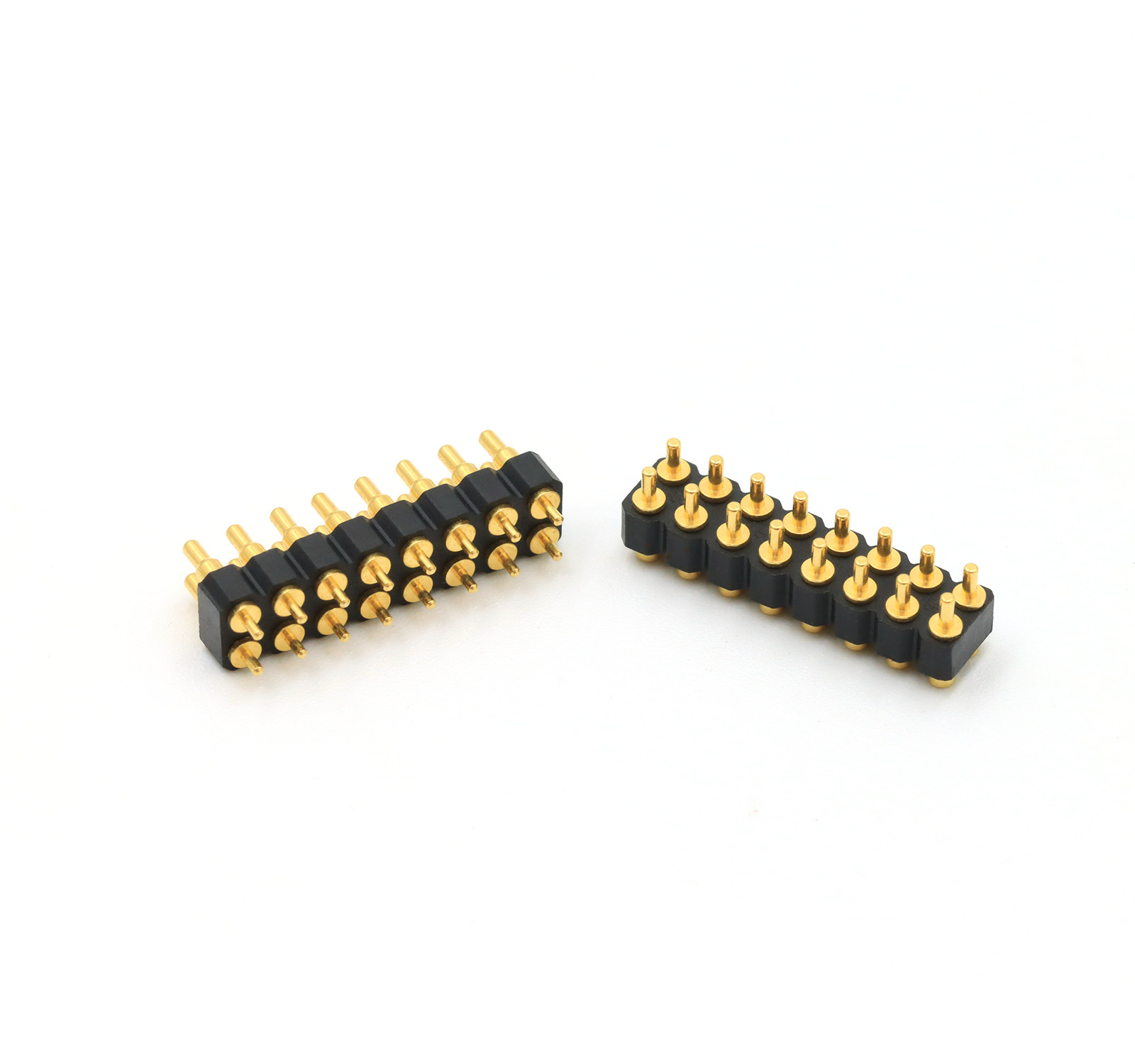

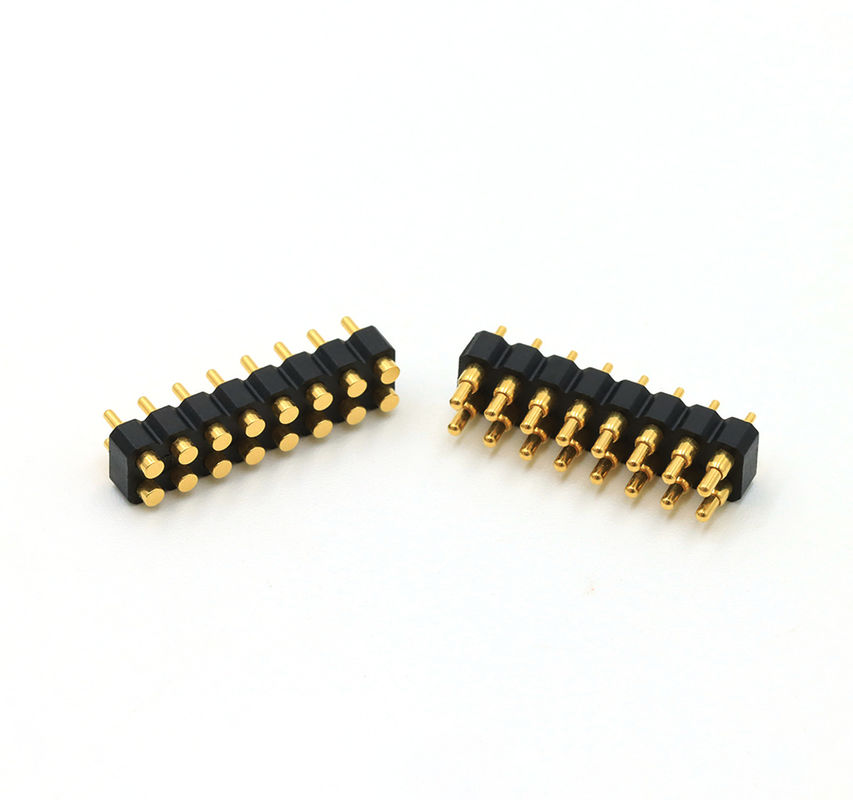

Çift sıra 2.54mm pitch 16pin erkek kadın DIP yaylı pogo pin konektörü.
Union Precision Electronic Co., Ltd (UPE), yüksek kaliteli Pogo Pin,Pogo Pin konektörleri,manyetik konektör ve tasarım, geliştirme,Yüksek teknoloji şirketi olarak destek ürünlerinin üretimi ve satışı.
Biz sürekli teknolojik yenilik ve yüksek kaliteli ürünler şirketin gelişimi çekirdeği olarak, profesyonel ve deneyimli bir teknikilgili konektör endüstrisinde deneyimli bir ekibe sahiptir.UPE, ürün geliştirme ve üretim konusunda uzun yıllık çalışma deneyimine sahiptir.UPE, ürün tasarımı sırasında ürün kalitesini sağlar,geliştirme ve üretimAynı zamanda, müşterilere eşzamanlı geliştirme gibi teknik destek de sağlayabilir.
Pogo Pin Bağlantısı Teknik Spesifikasyonları
Malzemeler:
..Plunger: kurşunsuz C6801, 01 ~ 99u "Au 60 ′′ 100u" Ni.
..Fırnak: kurşunsuz C6801, 01 ~ 99u "Au 60 ′′ 100u "Ni.
.. Bahar: SUS 304.Plating 1u"
...Bkack HTN+30GF UL94 V-0.
Mekanik:
Yay gücü: 80g±20g, 1.0 çalışma vuruşu.1.2 mm.
Mekanik ömrü: 10000 döngü Dakika.
Elektrikli:
...notlu akım ve voltaj: DC 12V, 3A Max.
...kontak direnci: 50mΩ maksimum, çalışma yüksekliğinde.
Toleranslar:
...uzunlukları: ± 0.15 mm.
..diametri: ± 0.05 mm.
..Köşeler: ±2°.
Çevre performansı:
İşleme sıcaklığı: -40°C+130°C 24 saat içinde.
..Satma direnci: 260°C±5°C 20s±2s
RoHS veya REACH uyumlu ürün.
Tuz püskürtme testi: 48 saat.
Pogo Pin Bağlantısının Tasarımı
2.54mm pitch pogo pin bağlantısı parametresi listesi:
|
Adı
|
Pogo Pin Bağlantısı
|
|
Cinsiyet
|
Erkek/Dişi
|
|
Pin numarası
|
16Pin
|
|
İzolatör
|
Bkack HTN+30GF UL94 V-0.
|
|
Süpürge
|
Kurşunsuz C6801
|
|
Fıçı
|
Kurşunsuz C6801
|
|
Bahar
|
SUS yüzey işlemi
|
|
Plastik yüksekliği
|
2.5mm
|
|
Yay gücü
|
80g+/-20g 1.0mm çalışma çarpımında
|
|
Tam boğa.
|
1.2mm
|
|
Yaşam testi
|
100,000 döngü
|
|
Rütbeli akım
|
3A Max.
|
|
Voltaj
|
DC 12V
|
|
Temas direnci
|
50 milyon ohm en fazla
|
|
Tuz püskürtme testi
|
48 saat
|
|
Sertifikasyon
|
RoHS veya REACH uyumlu ürün
|
|
Test
|
% 100 açık ve kısa test
|
Çift Sıralı 2.5mm Konut DIP Erkek Pogo Pin CoNektör:
Çift Satır 2.5mm Ev DIP Kadın Bağlantısı:
Standart 2.54mm Pitch Pogo Pin Bağlantısı müşteri referansı için:
Uygulama alanı:
Bizim Avantajımız ve Seçiminiz:
.15A-30A serisi ile UPE profesyonel özel yüksek akımlı Pogo Pin, seri olarak üretildi.
.UPE, 2.0mm ve 2.54mm pitch standart erkek ve kadın 2pin-40pin Pogo pin konektörünü SMT / DIP / Sağ Açı / Levhane Kupası ile geliştirdi.
.Pogo Pin Hayat testi 1000.000 döngüye kadar.
.Tüm ürünler HF, RoHS REACH standardını geçebilir.
.Malları teslim etmeden önce %100 elektrik testi raporunu sağladı.
.Farklı şekillerde özel, küçük yapı ve yüksek akım mevcuttur.
Müşteriler nedenUPE?
1Profesyonel özelleştirme hizmeti.
2Hızlı örnek üretim kapasitesi
3- Sıkı kalite kontrol sistemi
4İthalatlı bileşenlerle işleme
5Yüksek hassasiyetli test ekipmanları
6Makul maliyet kontrol prosedürleri
Nasıl manyetik kablo bağlantısı sipariş yerleştirmek için
* Bize çizim veya örnek gönderin
* Projenin değerlendirmesini yapıyoruz
Örneği yapıp size gönderiyoruz.
* Örnek iyi olduğunu düşünüyorsanız sipariş verin ve bize % 30 teminat ödeyin
* Ürünü yapmaya başlıyoruz
* Mal hazır olduğunda çek için fotoğraf çeker ve bakiyeyi ödersin.
* Ürünleri kurye şirketine teslim ediyoruz
Ödeme süresi:T/T,%50 Depozito,%50 bakiye
Ödeme yöntemi:T/T,PayPal,OCBC
Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü
Üretim süresi:10-15İş günü
Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika
Ticaret süresi:EXW
Kargo:Hava, Deniz, Ekspres
Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
