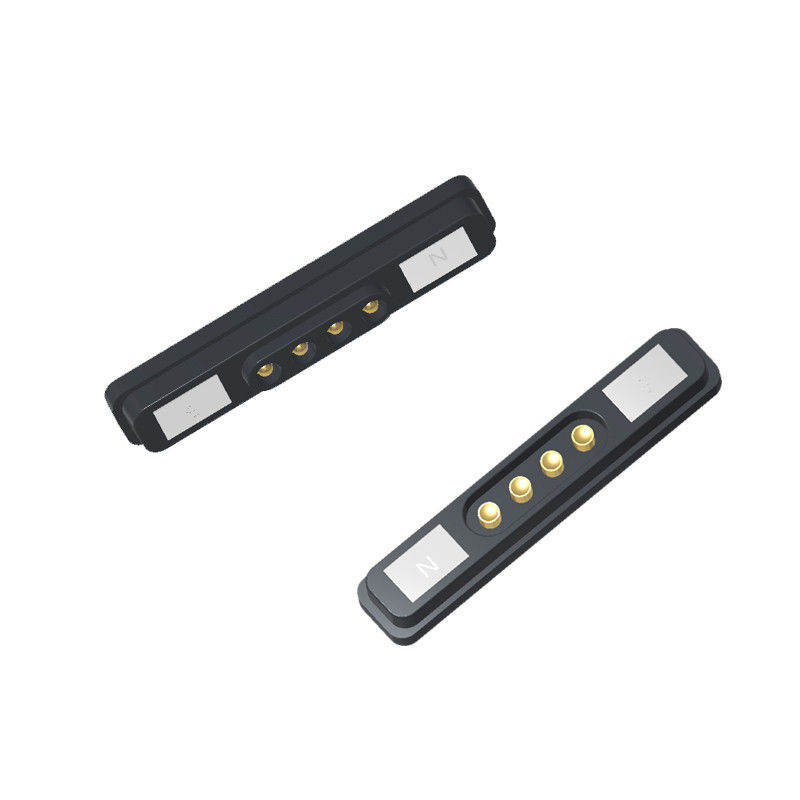

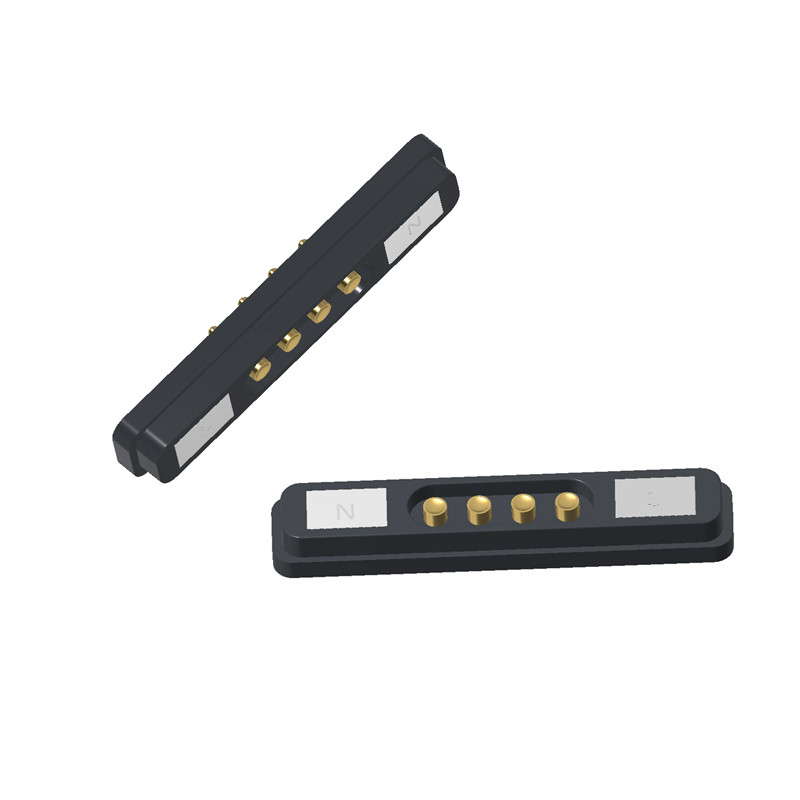

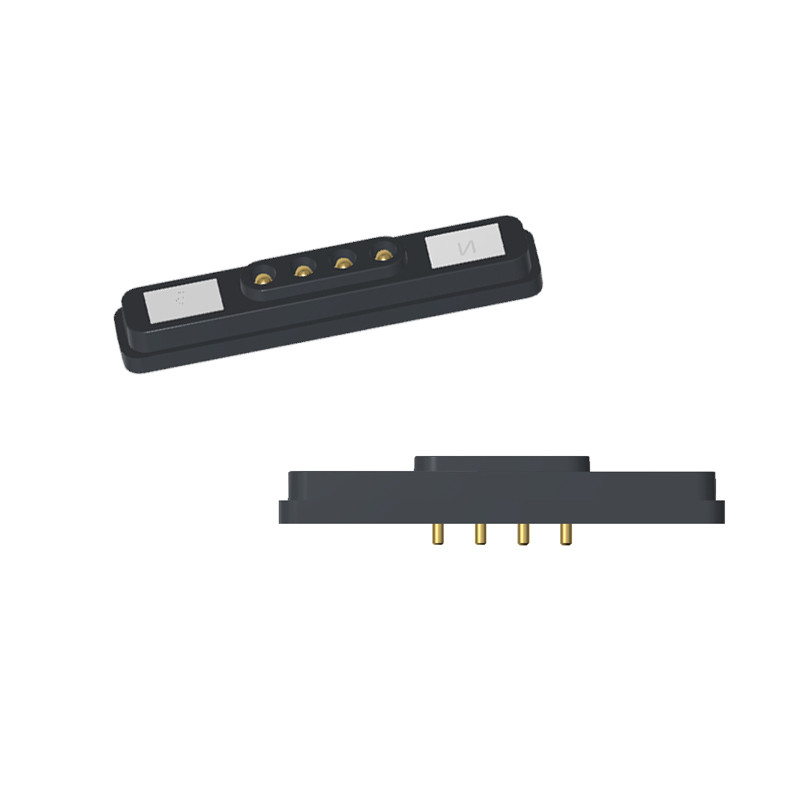

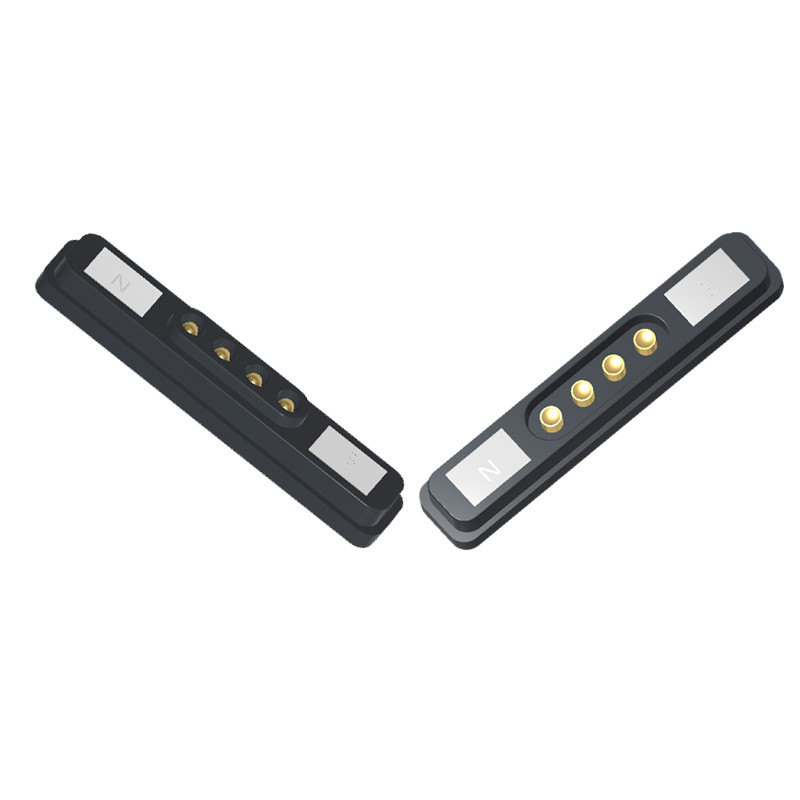

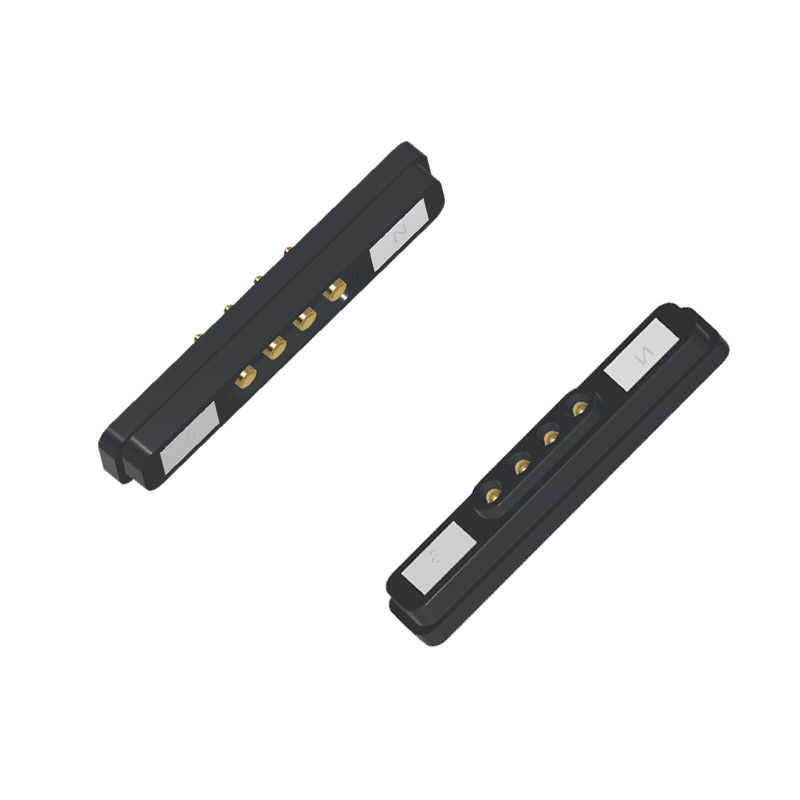

Standart 2.2 mm pitch 4 pin erkek ve kadın manyetik pogo pin bağlantısı.
Uygunluk Standartları
Tüm malzemeler ve kaplamalar için ROHS ve REACH uyumludur.
Malzemeler
1.Pogo Pin:
Temel malzeme: Bakır C6801
Kaplama: Altın (Au) 0,125μm
2- Dönüştürme parçaları:
Temel malzeme: Bakır
Kaplama: Altın (Au) 0,125μm
3Konut:
Malzeme: Siyah HTN (Yüksek Sıcaklıklı Naylon) +% 30 dolgu
Yanıcılık derecesi: UL94 V-0 (alev geriliği)
Özellik: Yüksek sıcaklığa dayanıklı
4Konut:
Malzeme: Siyah HTN (Yüksek Sıcaklıklı Naylon) +% 30 dolgu
Yanıcılık derecesi: UL94 V-0 (alev geriliği)
Özellik: Yüksek sıcaklığa dayanıklı
5- Mıknatıs.:
Malzeme: Neodymium Iron Boron (NdFeB) N45 sınıfı
Plating: Nikel (Ni)
Mekanik Özellikler
Temas kuvveti: 80g ± 20g 0.5mm çalışma çarpımında.
DurabiLity: 10.000 çiftleşme döngüsü (yaşam testi).
Adsorpsiyon gücü:Kadın doklama emici gücü: 400g ± 20%.
Çevresel Performans
Çalışma sıcaklık aralığı: -25°C'den +80°C'ye.
Tuz püskürtme testi: 24 saat (korozyon direnci doğrulama).
Elektriksel Özellik
Adlık VoltajDC 12V.
Rütbeli Akım2A Max.
Temas direnci: Yay çubuğu başına ≤50mΩ (milliohm).
4Pin Erkek Kadın Manyetik Bağlantılar Parametresi:
|
Adı
|
Manyetik Bağlantı
|
|
Türü
|
Erkek/Dişi
|
|
Pin
|
4 pin
|
|
Renk
|
Siyah
|
|
Pogo pin
|
Bakır C6801 Kaplama Au0.125um
|
|
Döner Parçalar
|
Bakır kaplama Au 0.125um
|
|
Mıknatıs
|
NdFeB N45 kaplama Ni
|
|
Konut
|
Siyah HTN UL94V-0
|
|
Yay gücü
|
80g±20G, 0'da.5Çalışan Stork.
|
|
Mekanik ömür
|
10000 döngü Dakikası.
|
|
Mevcut
|
2AMax
|
|
Voltaj
|
DC 12V
|
|
Temas direnci
|
50mΩ Max (PIN).
|
|
Çalışma sıcaklığı
|
-25°C'den +80°C'ye kadar
|
|
Tuz püskürtme testi
|
24 saat.
|
|
Sertifikasyon
|
RoHS veya REACH uyumlu ürün
|
|
Test
|
% 100 açık ve kısa test
|
4Pin Erkek Manyetik Bağlantı Teknik Çizim
4Pin Dişi Manyetik Bağlantı Teknik Çizim
Geri dönüşÖnerilen pcb düzeni
Kadın manyetik konektör görünümünü parçalayın
Manyetik Bağlantının Avantajları:
● Otomatik emici bağlantı deneyiminin tasarımını insanileştirmek;
●İnsanlaştırılmış düşme karşıtı: şarj arabiriminden çıkarılması kolaydır ve cihazı çıkarmak kolay değildir;
●Yaşam süresi: 100.000-200.000'e kadar;
●Su geçirmez tasarım: cihazın dişili ucu toz geçirmez ve su geçirmez (IPX8) olabilir;
●Hızlı şarj süresi: 5A-10A mıknatıs konektörü tasarımı büyük akım iletimine dayanır;
●Manyetik konektörün görünümü, müşterinin uygulama cihazının tasarımına göre eşleştirilebilir;
●Ürün kısa devreye karşı yapı tasarımı ve yanıltıcı olmayan;
● Yüksek frekanslı sinyal iletimi gerçekleştirmek, geleneksel USB2.0 HDMI 1.3 fonksiyonu Video&Audio sinyal iletimini değiştirebilir
Ürün uygulaması:
Sık Sorulan Sorular
1- Neden bizi seçtin?
100% samimiyetle, şirketimiz ürün veya satış sonrası ne olursa olsun sizin için en iyi hizmeti sağlayacaktır.Biz en makul teklif sağlayacak ve çizim veya gereksinimlerine göre yüksek kaliteli numuneler tasarlayacağızSatış sonrası her müşteriye garanti veriyoruz.
2Bizim için ürünleri özelleştirebilir misin?
Sizin için özelleştirmek veya sizin için tasarlamak için çok memnuniyet duyuyoruz. Lütfen bize çiziminizi veya örneklerinizi verin ve bize ürünler hakkında özel gereksinimlerinizi söyleyin.Gereksinimlerinize göre mümkün olduğunca çabuk özelleştirebiliriz..
3- Örnek ne kadara mal olacak?
Eğer stok ürünler ise, müşteriye ücretsiz örnekler sağlıyoruz, ancak nakliyeyi yüklemelisiniz.
İterms özelleştirirseniz, bizim için sipariş verdiğinizde uygun maliyet ve uygun miktarda örnek ücretini iade edeceğiz!
4- Teslimat süreniz ne olacak?
Teslimat süresi, müşterinin siparişinin miktarına ve zorluğuna bağlıdır. Genellikle, stok malları 3 gün içinde teslim edilirken, özelleştirilmiş ürünler 2 hafta içinde teslim edilir.
5Şirketinizin kalite kontrolüne ne dersiniz?
Ürünlerin kalitesini sağlamak için ürünleri test edeceğiz ve kontrol edeceğiz.Her şey iki kez kontrol edilecek ve şirket bunu sağlamak için IS09001 alacak..
Nasıl manyetik kablo bağlantısı sipariş yerleştirmek için
* İhtiyaçlarınızı belirleyin ((Konnektör Türü, Gerekli miktar,Özelleştirilmiş gereksinimler,Teknik özellikler)
* Fiyat ve şartları müzakere edin (toplu indirimler uygulanabilir).
* Sipariş ayrıntılarını onaylayın (konektör tipi, miktar, özelleştirme).
*Ödeme yapın (PayPal, banka havalesi veya diğer güvenli yöntemler yoluyla).
* Nakliye ve Kalite Kontrolü
Kargoyu izleyin.
* Kalitesini sağlamak için ürünleri geldiğinde kontrol edin.
Ödeme süresi:T/T,%50 Depozito,%50 bakiye
Ödeme yöntemi:T/T,PayPal,OCBC
Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü
Üretim süresi:10-15İş günü
Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika
Ticaret süresi:EXW
Kargo:Hava, Deniz, Ekspres
Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
