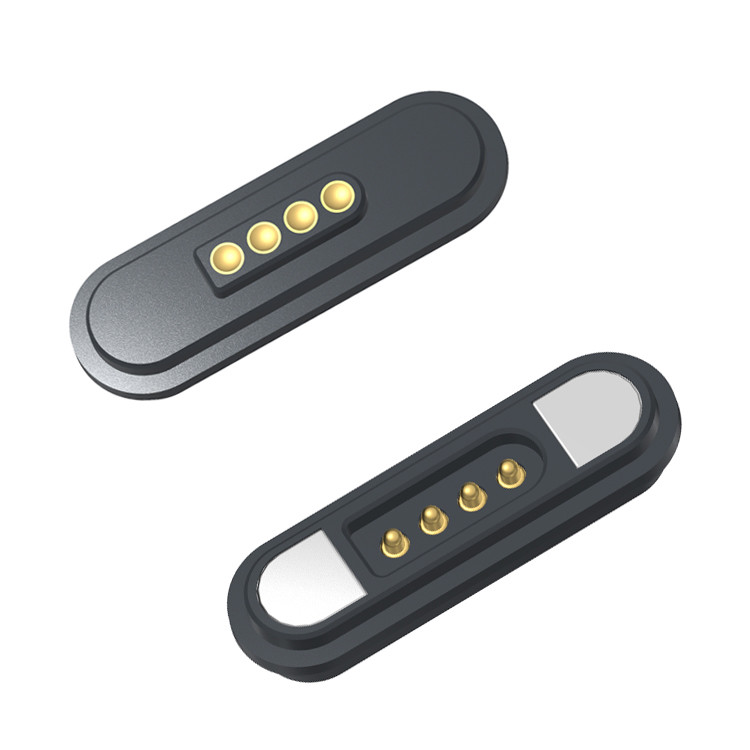

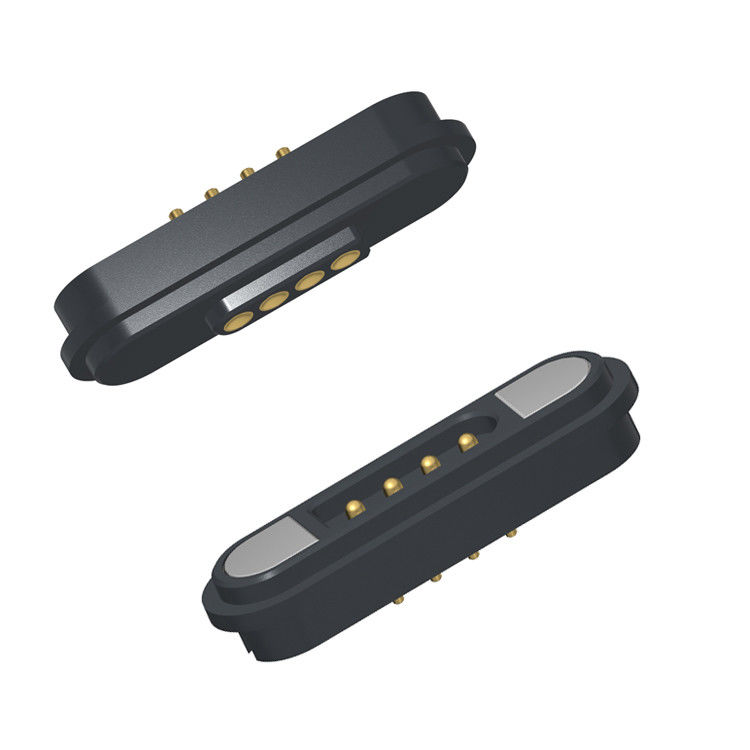

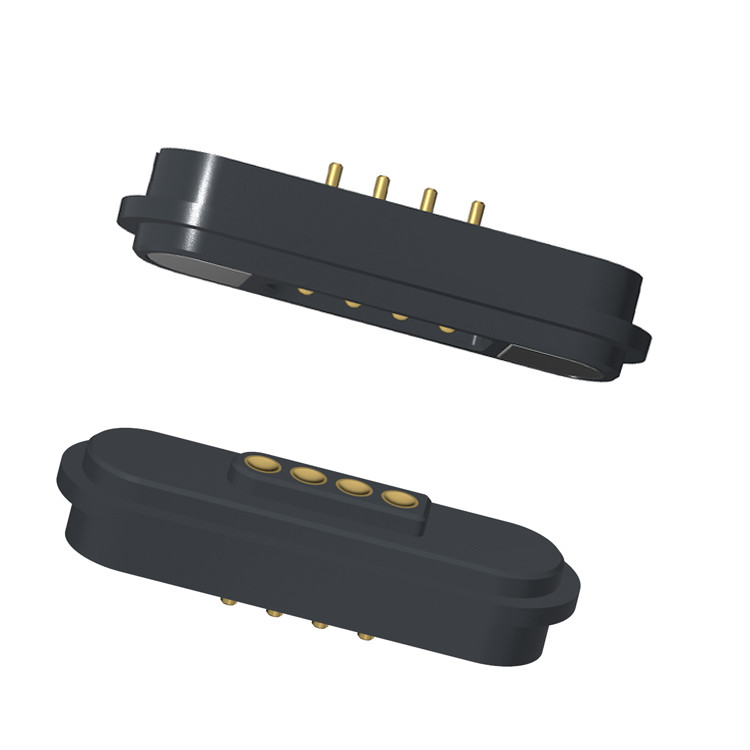

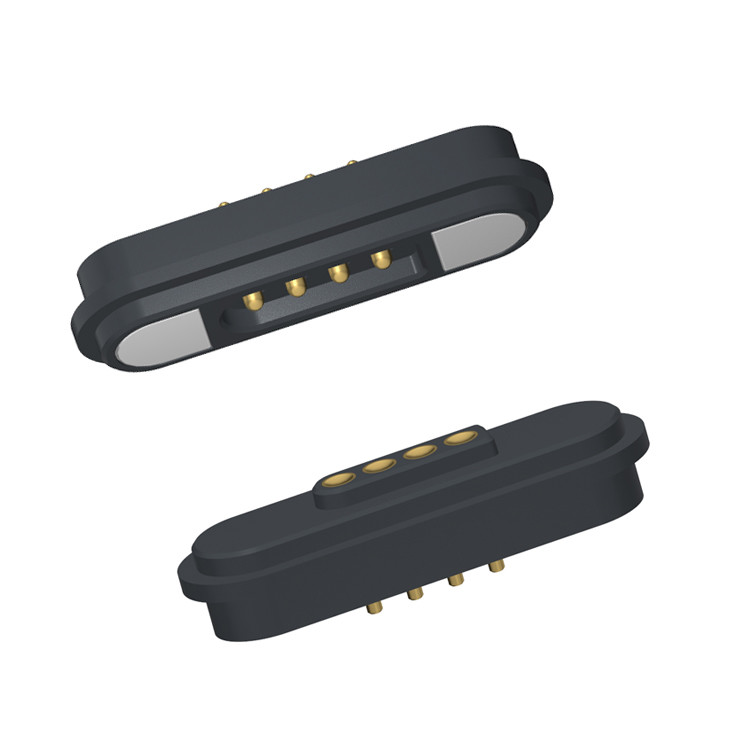

2.2MM Pitch 4Pin Manyetik Bağlantı 3A Erkek ve Dişi DC Güç Şarj Terminalı

2.2MM Aralıklı 4Pin Manyetik Konnektör 3A Erkek ve Dişi DC Güç Şarj Cihazı Terminali.

UPE – Profesyonel Manyetik Konnektör ve Kablo Üreticisi | Özel Çözümler

UPE, çok çeşitli endüstriler için yenilikçi, güvenilir ve özelleştirilebilir bağlantı çözümleri sunan, yüksek performanslı manyetik konnektörler ve manyetik kablo konnektörleri tasarlama ve üretmede güvenilir bir liderdir.

Pogo pinin temas mekanik ömrünü sağlamak için, asla çizimde belirtilen tanımlı çalışma strokunun ötesine sıkıştırmayın. Aşırı sıkıştırma, iç yayı hasar görebilir ve bu da performansta düşüşe veya arızaya yol açabilir.

Malzemeler:
-Gövde: Siyah HTN UL94V-0

-Pogo Pini: Pirinç C6801 Kaplama Au 0.125um
-Dişi pin: Pirinç C6801 Kaplama Au 0.125um
-Mıknatıs: N52 NdFeB Kaplama Ni Cu Ni

Mekanik:

-Temas kuvveti: 1.0mm çalışma strokunda 80g±20g

-Tam strok: 1.1mm

-Erkek ve dişi adsorpsiyon Ömür testi: 10.000 döngü

Elektriksel:

-Nominal gerilim: DC12V; Nominal gerilim: 3AMaks.

-Yay pimi temas direnci: 50 miliohm Maks.

Çevresel performans:

-Çalışma Sıcaklığı: -25℃ ila +80℃

-Çevresel Test: Tuz Püskürtme 24 saat

4Pin Erkek Manyetik  Konnektörler ve Dişi Manyetik Konnektör Parametresi:

4Pin Erkek Manyetik  Konnektör Teknik Çizimi

4Pin Dişi Manyetik Konnektör Teknik Çizimi

Manyetik Konnektörün Avantajları:

1. Zahmetsiz Bağlantı
✔ Otomatik Adsorpsiyon – Akıllı, kullanıcı dostu tasarım, manyetik hizalama ile anında ve güvenli bağlantılar sağlar.
✔ Düşme Önleme – Cihazları sabit tutarken şarj arayüzünden kolayca ayrılır, kazara düşmeleri azaltır.

2. Eşsiz Dayanıklılık
✔ Uzatılmış Ömür – Uzun süreli güvenilirlik sağlayan 100.000–200.000 döngü için derecelendirilmiştir.
✔ IPX8 Su Geçirmez ve Toz Geçirmez – Zorlu ortamlar için tasarlanmış dişi uç (30 dakika boyunca 1M'ye kadar suya daldırma).

3. Yüksek Performanslı Şarj ve Veri Aktarımı
✔ Hızlı Şarj (5A–10A) – Hızlı güç iletimi için yüksek akım iletimini destekler.
✔ Yüksek Hızlı Sinyal İletimi – Geleneksel USB 2.0/HDMI 1.3'ün yerini alır, kararlı yüksek frekans performansı ile Video/Ses sinyali iletimini sağlar.

4. Özelleştirilebilir ve Güvenli Tasarım
✔ Estetik Esneklik – Cihazınızın tasarım diline uyacak şekilde uyarlanmış görünüm.
✔ Kısa Devre Önleyici ve Hatasız – Yanlış kullanıma ve elektriksel arızalara karşı yerleşik koruma.

Manyetik konnektör ürün uygulaması:

Neden UPE sizin ortağınız olmalı?

✔ Birinci Sınıf Kalite – Güvenli bağlantılar için dayanıklı, yüksek verimli manyetik konnektörler.
✔ Özel Çözümler – Belirli uygulama gereksinimlerini karşılamak için özel tasarımlar.
✔ Yenilikçi Teknoloji – Kolay, güvenli ve hızlı bağlantılar için gelişmiş manyetik bağlantı.
✔ Geniş Uygulamalar – Tüketici elektroniği, tıbbi cihazlar, endüstriyel ekipmanlar ve daha fazlası için idealdir.
✔ Güvenilir Performans – Uzun ömür ve tutarlı bağlantı için tasarlanmıştır.

Manyetik Kablo Konnektör Siparişinizi UPE ile Nasıl Verebilirsiniz?

1. Gereksinimlerinizi Gönderin
Aşağıdaki gibi ayrıntıları sağlayın:

.Konnektör tipi (güç, veri, hibrit, su geçirmez, vb.)

.Gerilim ve akım değerleri

.Kablo uzunluğu ve özellikleri

.Manyetik polarite ve hizalama tercihleri

.Miktar ve teslim süresi

Özel gereksinimler (IP derecesi, koruma, sertifikalar, vb.)

. Seçenek 1: Web sitemizdeki RFQ (Fiyat Teklifi İsteği) Formumuzu doldurun.
. Seçenek 2: Teknik özelliklerinizi doğrudan sunion@upetech.net adresine e-posta ile gönderin (veya belirlenen irtibat kişinize).

2. Özel Bir Teklif Alın
Mühendislik ekibimiz gereksinimlerinizi inceleyecektir.

Aşağıdakileri içeren rekabetçi bir teklif sunacağız: Fiyatlandırma/Teslim süresi/Prototip seçenekleri (gerekirse)

3. Siparişi Onaylayın ve Doğrulayın
Teklif onaylandıktan sonra, tasarım ve üretim programını sonuçlandıracağız.

Yeni tasarımlar için, test için 3D modeller veya numuneler sunabiliriz.

4. Üretim ve Kalite Güvencesi
UPE, siparişinizi sıkı kalite kontrol kontrolleriyle üretir.

İstek üzerine test raporları ve sertifikalar sağlayabiliriz.

5. Hızlı Teslimat ve Destek
Siparişiniz tercih ettiğiniz lojistik yöntemiyle (DHL, FedEx, deniz taşımacılığı vb.) gönderilir.

Ekibimiz teknik destek ve gelecekteki siparişler için hizmet vermeye devam etmektedir.

Ödeme Koşulu:

%50 Depozito (Peşin Ödenir): Üretim maliyetlerini (malzemeler, işçilik) kapsar.

%50 Bakiye (Gönderimden önce ödenir): Her iki tarafın da kalite kontrolünü ve taahhüdünü sağlar.

Ödeme yöntemi:

T/T (Banka Havalesi),PayPal,OCBC Bankası

Tavsiye:

Numuneler için PayPal kullanın (daha güvenli).

Toplu siparişler için T/T kullanın (daha düşük ücretler).

Numune Teslim Süresi: Stok numunesi 2-3 İş Günü/özelleştirilmiş numune 5-7 İş Günü

Üretim Teslim Süresi:10-15 İş Günü

Şunun İçin Üretildi: Amerika, Avrupa, Asya, Güney Afrika

Ticaret Terimi: EXW

Navlun: Hava, Deniz, Ekspres

Hizmet: Uygun fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
