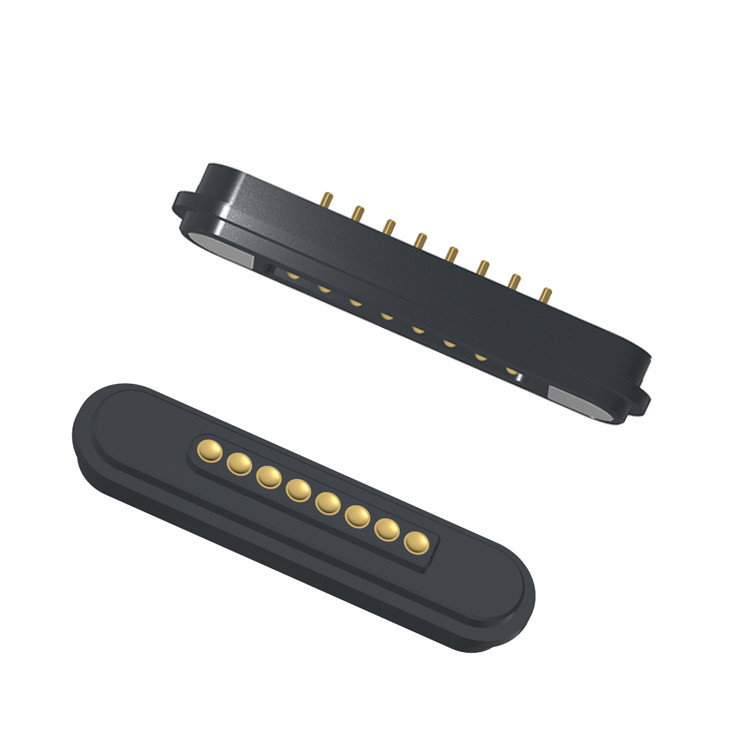

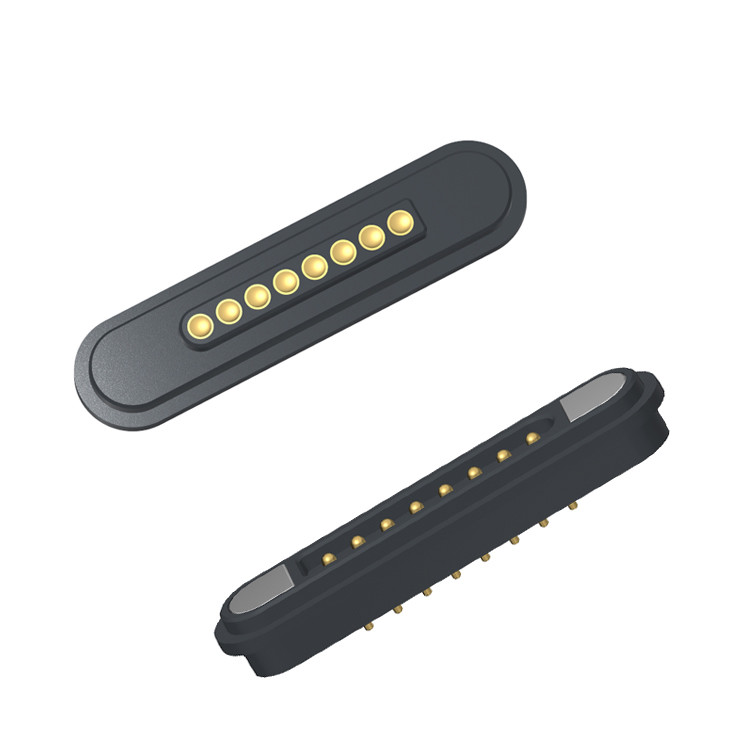

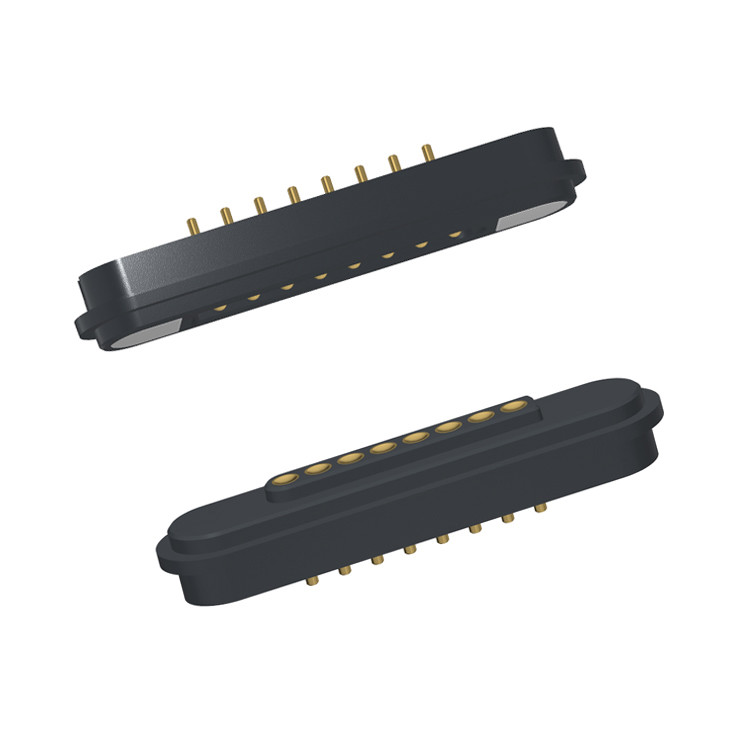

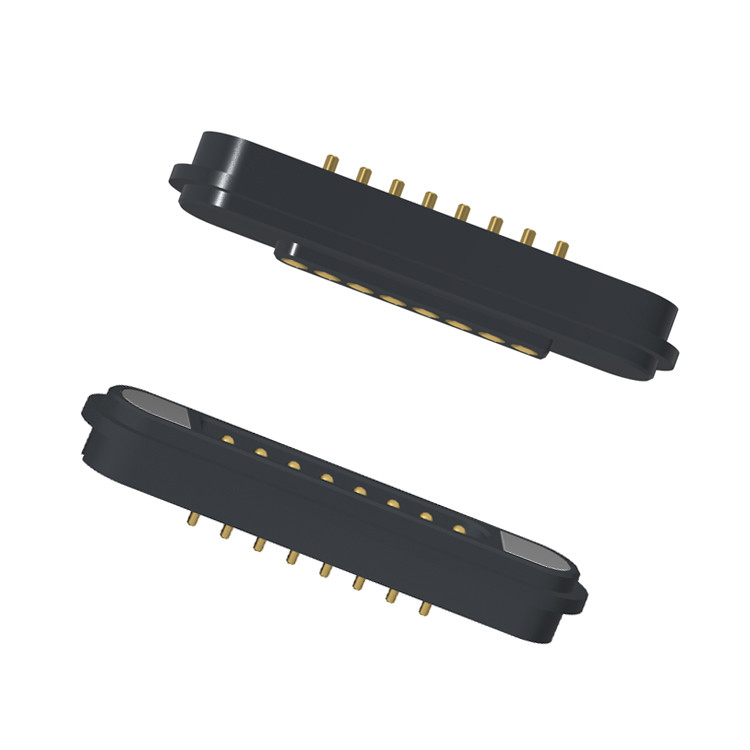

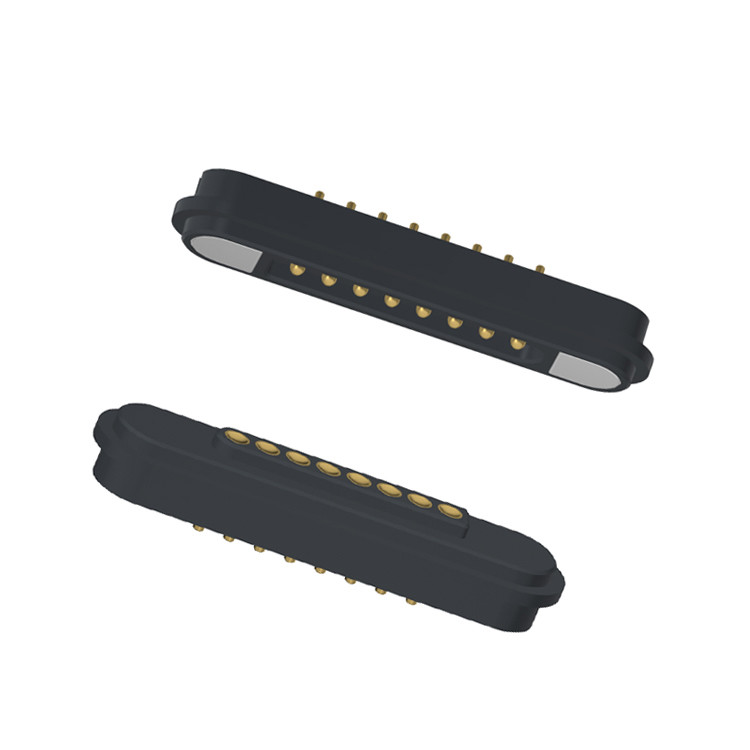

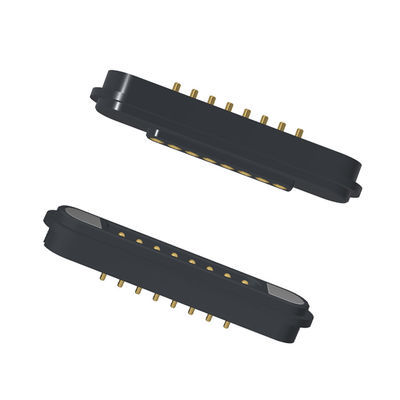

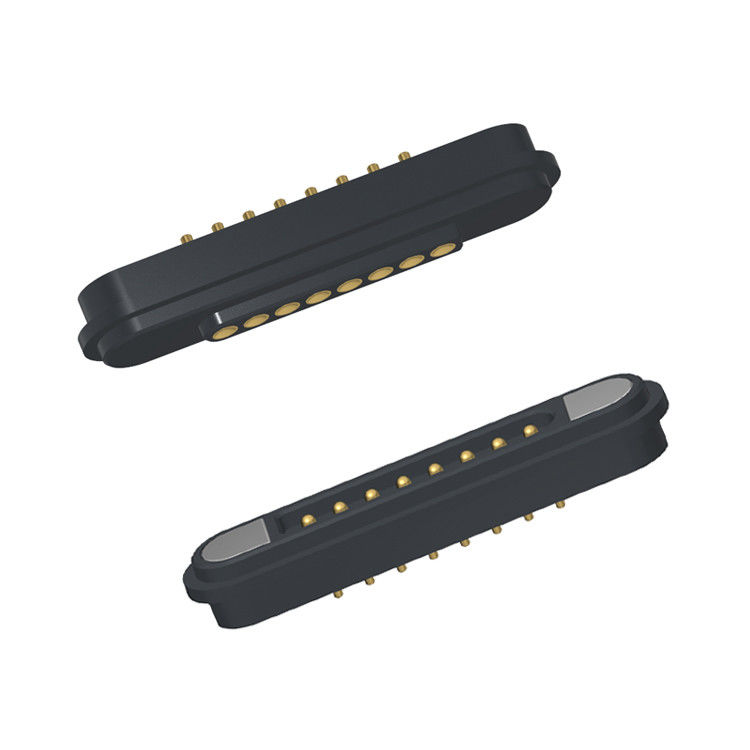

Bisiklet Elektronik Sistemleri İçin Dikdörtgen 8 Pinli Manyetik Elektrik Konnektörü

Bbisiklet Elektronik Sistemleri için dikdörtgen 8Pin Manyetik Elektrik Bağlantısı.

Profesyonel manyetik konektör ve kablo çözümleri üreticisi

UPE profesyonel manyetik bağlantı ve manyetik kablo bağlantı üreticisidir.
Herhangi bir gereksiniminizi karşılamak ve manyetik konektör özelleştirme hizmeti sağlamak için kendi profesyonel tasarımcılarımız var.Farklı manyetik pogo pin konektör ürünleri ve çözümleri farklı müşteri ihtiyaçlarına göre tasarlanabilir.

Pogo çubuğunun mekanik temas ömrünü sağlamak için, çizimde belirtilen belirtilen çalışma darbeyi asla sıkıştırmayın. Aşırı sıkıştırma iç yayı hasarlandırabilir,Düşük performans veya arızalara yol açan.

Malzemeler:

Konaklama:Siyah HTN UL94V-0,HTN (Yüksek Sıcaklıklı Naylon),UL94V-0 Alev Geriliği

Pogo Pin: Bakır C6801 Plating Au 0.125um,Yüksek iletkenlik, korozyona dayanıklılık
Kadın iğne: Bakır kaplama Au 0.125um

Mıknatıs: N52 NdFeB Plating Ni Cu Ni

MEkanik:

Temas kuvveti:80g±20g 1.0mm çalışma storke'de

Tam boğa: 1.1mm

Erkek ve dişi emilim Süresi test: 10.000 döngü

Elektrikli:

İsimlendirilmiş voltaj: DC12V; İsimlendirilmiş voltaj: 3AMax.

Bahçenin temas direnci: en fazla 50 milliom.

Çevresel performans:

Sıcaklık toleransı:260°C

Çalışma sıcaklığı: -25°C - +80°C

Çevre testi: 48 saat tuz püskürtmesi

8Pin Erkek Manyetik Bağlantılar ve Kadın Manyetik Bağlantı Parametresi:

8Pin Erkek Manyetik Bağlantı Teknik Çizim

8Pin Dişi Manyetik Bağlantı Teknik Çizim

Manyetik Bağlantının Avantajları:

1) Otomatik adsorpsiyon bağlantısı deneyimi; Kolay işleme;

2) Cihazı daha kolay çıkarmak için manyetik bir arayüz kullanır.

3) Yüksek yaşam döngüsü. 50.000-300.000 yeniden bağlanma ömrünü destekler;

4) Su geçirmez tasarımı özelleştirmek kolaydır, dişi toz geçirmez ve su geçirmez (IP68) elde edebilir;

5) Yüksek akımı destekle (3A-20A), daha hızlı şarj;

6) Mükemmel korozyon derecesi (48H-120H) sert ortamlara uygun;

8)Ürün şekli eşleşmesi, ürün satış noktasını iyileştirmek için özel şekil;

9)Manyetin konumlandırılması, kullanımı ve yapısı ikili devre koruması için

yönü (( Kullanıcı odaklı ve kullanıcı dostu)

10) Mükemmel ölçeklenebilirlik arayüzü,Ulaşılabilir ((Power Signal Video Audio Jack Etc);

11) Gelişim süresi kısa, özelleştirme için düşük maliyetli kalıp;

12) Güvenilir bir yüksek RF sinyal iletimi sağlar.0

Manyetik konektör ürünlerinin uygulanması:

1Giyilebilir cihazlar ve taşınabilir elektronikler:

Aygıtlar:Akıllı saatler, fitness izleyicileri, akıllı bileklikler (çocuklar / yetişkinler), giyilebilir telefonlar / mobil cihazlar, Bluetooth kulaklıklar, VR / AR kulaklıklar, akıllı gözlükler.

- Faydaları:Çok yüksek bir değer. Su geçirmezlik (IP67/IP68) bakımı daha kolaydır. Ter ve sık bağlantı döngüsüne dayanır. Kabloların üzerinden düşmekten zarar görmesini önler.Uyku sırasında şarj için idealdir (eÇocuklar veya becerik sorunları olan kullanıcılar için kolay.

2.Tıbbi ekipman:

Aygıtlar:Taşınabilir monitörler, giyilebilir sensörler, teşhis ekipmanları, hasta yatak cihazları, el tarayıcıları, şarj edilebilir cerrahi aletler.

- Faydaları:Kapalı soketin etrafındaki hızlı dezenfeksiyon / temizliği kolaylaştırır. İzleme için kritik olan kazara bağlantı kesilmesini önler. Hastalar / personel için güvenli ve kolay bağlantı.Tekrarlanan kullanımdan kaynaklanan liman hasarını azaltır.

3Endüstriyel, Otomasyon ve Test Ekipmanı:

Aygıtlar:El tarayıcıları/PDA'lar, taşınabilir test ölçüm cihazları, sensörler, robotik (docking/şarj), kontrol panelleri, sağlam tabletler, saha hizmetleri ekipmanları.

- Faydaları:Mükemmel titreşim / şok direnci. Sıfırlanmış konektörler sert ortamlara (toz, nem, kimyasallar) dayanır. Kör çiftleşme dar alanlarda bağlantıları kolaylaştırır.Teknisyenler tarafından sık sık kilitlenmek/kesmek için dayanıklılık.

4Telekomünikasyon, Veri İletişim ve Ses-Vizuel:

Aygıtlar:Yönlendiriciler/modemler (hizmet portları), Konferans Telefonları, Portatif Hoparlörler, Mikrofonlar, Profesyonel Ses Arayüzleri, Ağ Test Ekipmanı, Akış Aygıtları.

- Faydaları:Güvenli veri / güç bağlantısı kazara çekilmeye karşı dayanıklı. Hizmet sırasında hassas cihaz portlarını hasardan korur. Temiz estetik entegrasyon. Yüksek hızlı veri aktarımını destekleyebilir.

5Havacılık, Havacılık ve Askeri İletişim:

Aygıtlar:Aviyonik Deneme Ekipmanı, Taşınabilir İletişim Radyoları, Sağlam Tabletler/Displays, Doklama İstasyonları, Yer Destek Ekipmanı, Asker Giydiği Elektronik.

- Faydaları:Sağlamlık ve güvenilirlik açısından kritik. Şok, titreşim ve aşırı ortamlara karşı yüksek direnç. Görev kritik senaryolarda gerekli olan güvenli bağlantı. Genellikle sıkı MIL-STD özelliklerini karşılar.Kirletici maddelere karşı mühürleme.

6Otomobil ve Ulaşım:

Aygıtlar:Araç içi şarj portları (yolcu kullanımı), teşhis OBD-II dongle'ları (yarı kalıcı), araba navigasyon sistemleri (docking), filo izleme cihazları, test ekipmanları (ECU programlama).

- Faydaları:Araç titreşimine dayanır. Yolcu şarj cihazları için kolay "kör" bağlantı. Dongle / veri kayıt cihazları için güvenli bağlantı. Pahalı araç portlarını korur.

7.Tüketici Elektronikleri:

Aygıtlar:Akıllı telefonlar, tabletler, dizüstü bilgisayarlar (daha az yaygın), Bluetooth kulaklık / kulaklık, dijital kameralar, dronlar, güç bankaları, e-okuyucular, oyun denetleyicileri, akıllı ev cihazları.

- Faydaları:Toplu pazar sürücüsü. En iyi kullanıcı kolaylığı. Liman hasarını önler (büyük bir onarım maliyeti). Daha ince cihaz tasarımlarını sağlar. Hızlı şarj ve yüksek hızlı veriyi destekler.Su/toz dayanıklılığı (özellikle taşınabilir cihazlar için).

Neden UPE sizin ortağınız olsun?

1Profesyonel özelleştirme hizmeti.
2Hızlı örnek üretim kapasitesi
3- Sıkı kalite kontrol sistemi
4İthalatlı bileşenlerle işleme
5Yüksek hassasiyetli test ekipmanları
6Makul maliyet kontrol prosedürleri
7Ürün çevresel standartları

UPE ile manyetik bağlantı siparişinizi nasıl yaparsınız

1İhtiyaçlarınızı Gösterin.
Aşağıdakiler gibi ayrıntılar verin:

.Bağlantı tipi (güç, veri, hibrit, su geçirmez vb.)

.Voltaj ve akım değerleri

.Kablo uzunluğu ve özellikleri

.Manyetik kutupluk ve hizalama tercihleri

.Kantimi ve teslimat süresi

Özel gereksinimler (IP derecesi, koruma, sertifikalar vb.)

.Seçenek 1: Web sitemizdeki RFQ formumuzu doldurun.
.Seçenek 2: Özelliklerinizi doğrudan e-posta ileSunion@upetech.net(veya sizin belirtilen bağlantınız)

2- Özel bir teklif alın.
Mühendisler ekibimiz gereksinimlerinizi gözden geçirecek.

Rekabetçi bir teklif sunacağız, buna şunlar dahildir:Fiyat/Yapım süresi/Prototyping seçenekleri (gerekirse)

3- Siparişi onayla ve onayla.
Teklif onaylandıktan sonra, tasarım ve üretim programını tamamlayacağız.

Yeni tasarımlar için, test için 3 boyutlu modeller veya örnekler sunabiliriz.

4Üretim ve Kalite Güvenliği
UPE siparişinizi sıkı kalite kontrolü ile üretir.

İsteğe bağlı olarak test raporları ve sertifikalar sağlayabiliriz.

5Hızlı teslimat ve destek.
Siparişiniz tercih ettiğiniz lojistik yöntemi (DHL, FedEx, deniz nakliyesi vb.) ile gönderilir.

Ekibimiz teknik destek ve gelecekteki siparişler için kullanılabilir.

Ödeme süresi:

%50 Depo (Önce Ödendi): Üretim maliyetlerini (materyal, işgücü) kapsar.

%50 bakiye (götürmeden önce ödenir): Her iki tarafın da kalite kontrolünü ve taahhüdünü sağlar.

Ödeme yöntemi:

T/T (Bank Transfer),PayPal,OCBC Bankası

Tavsiye:

Örnekler için PayPal kullanın (daha güvenli).

Toplu siparişler için T/T kullanın (daha düşük ücretler).

Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü

Üretim süresi:10-15İş günü

Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika

Ticaret süresi:EXW

Kargo:Hava, Deniz, Ekspres

Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
