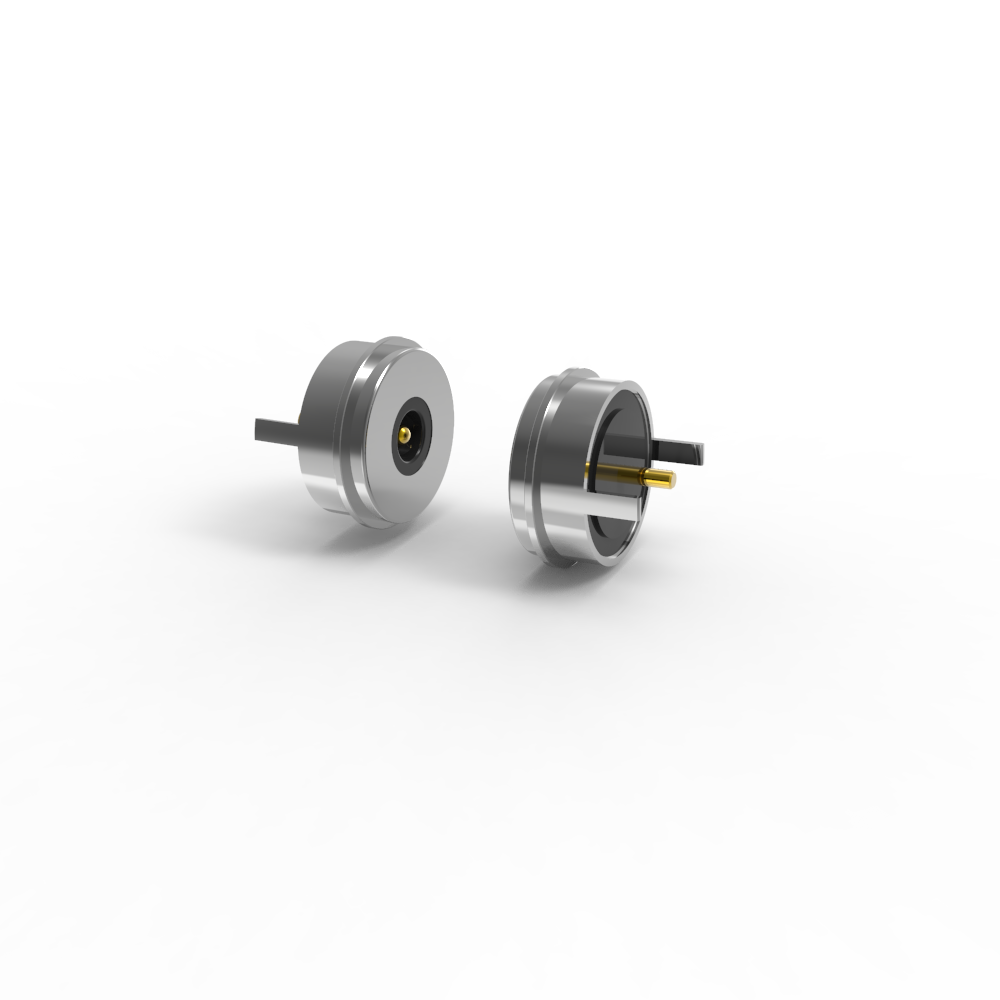

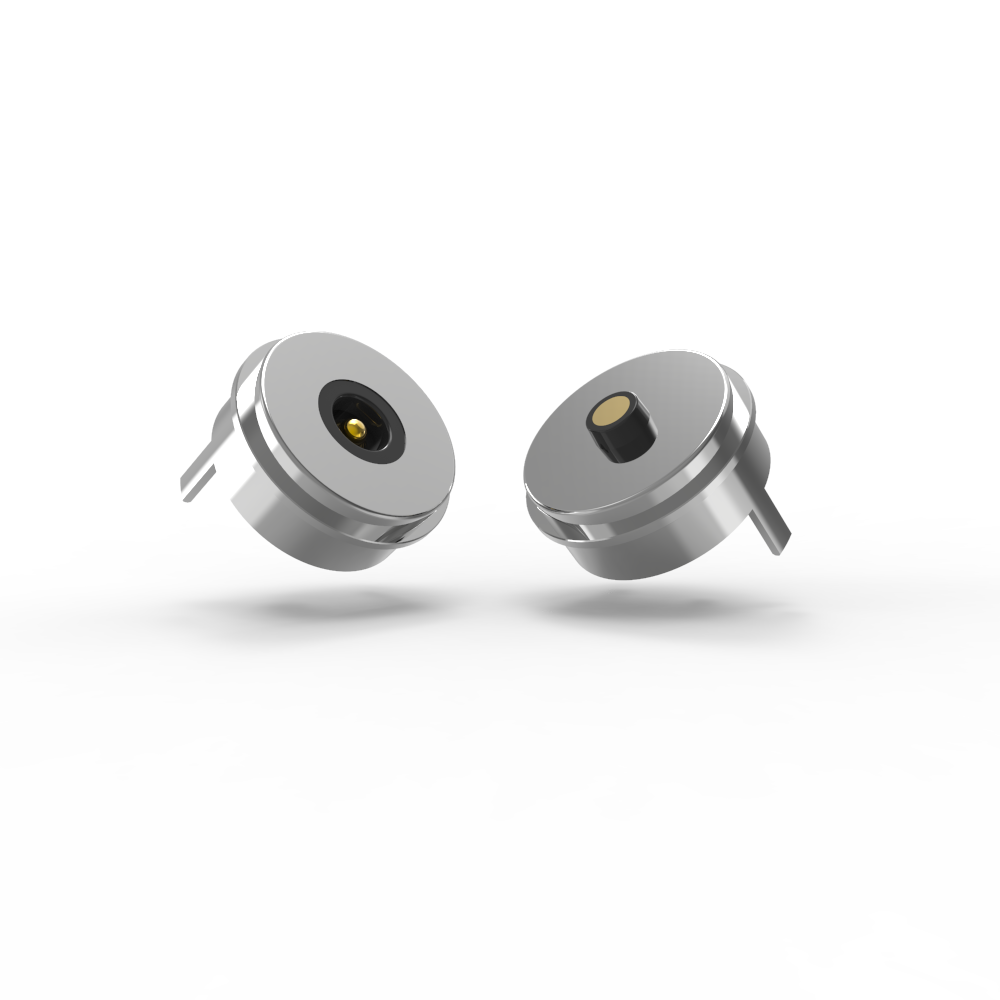

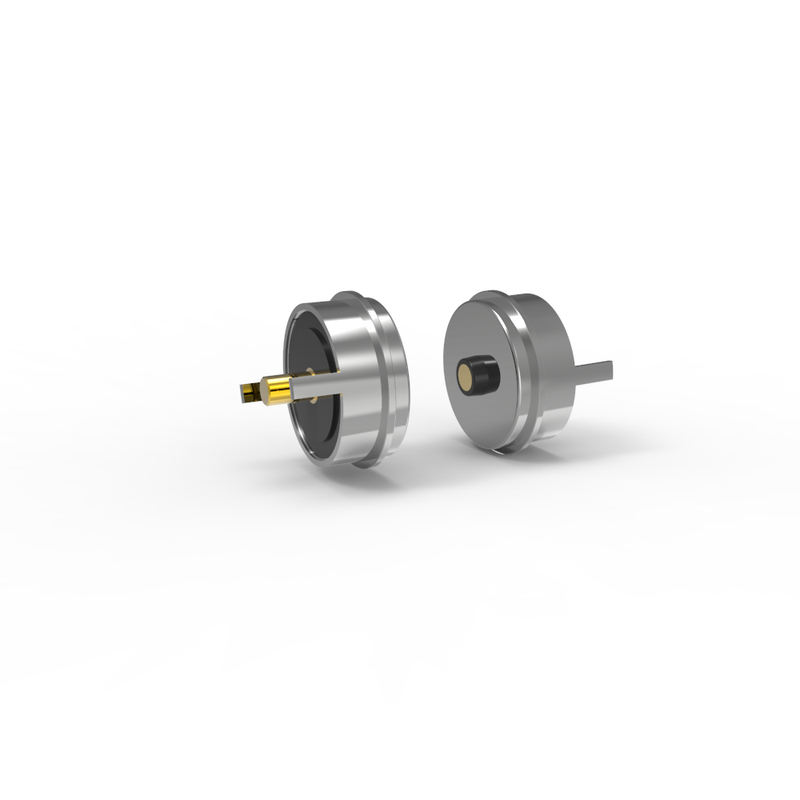

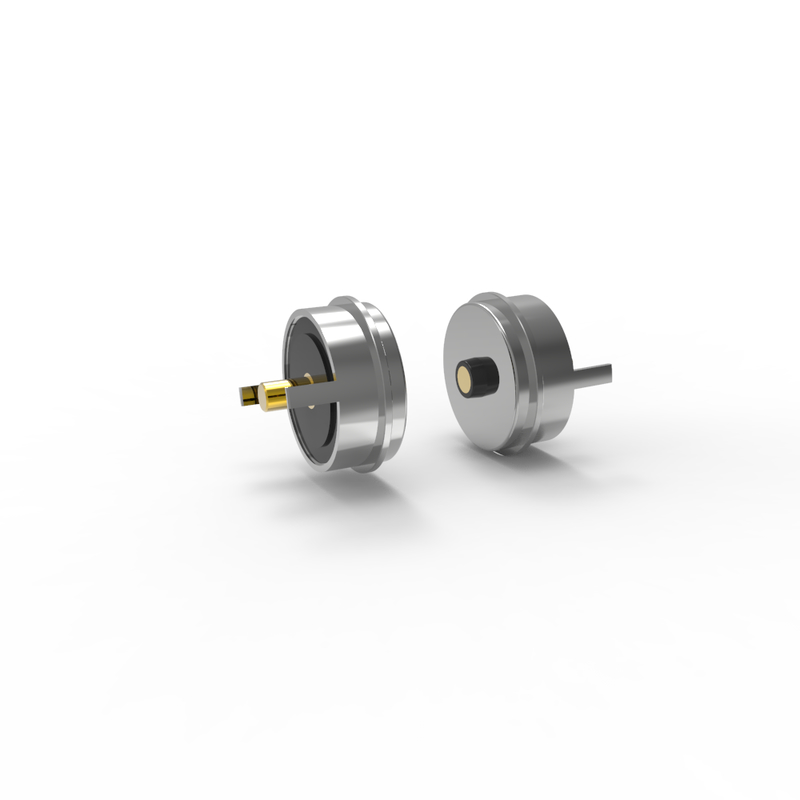

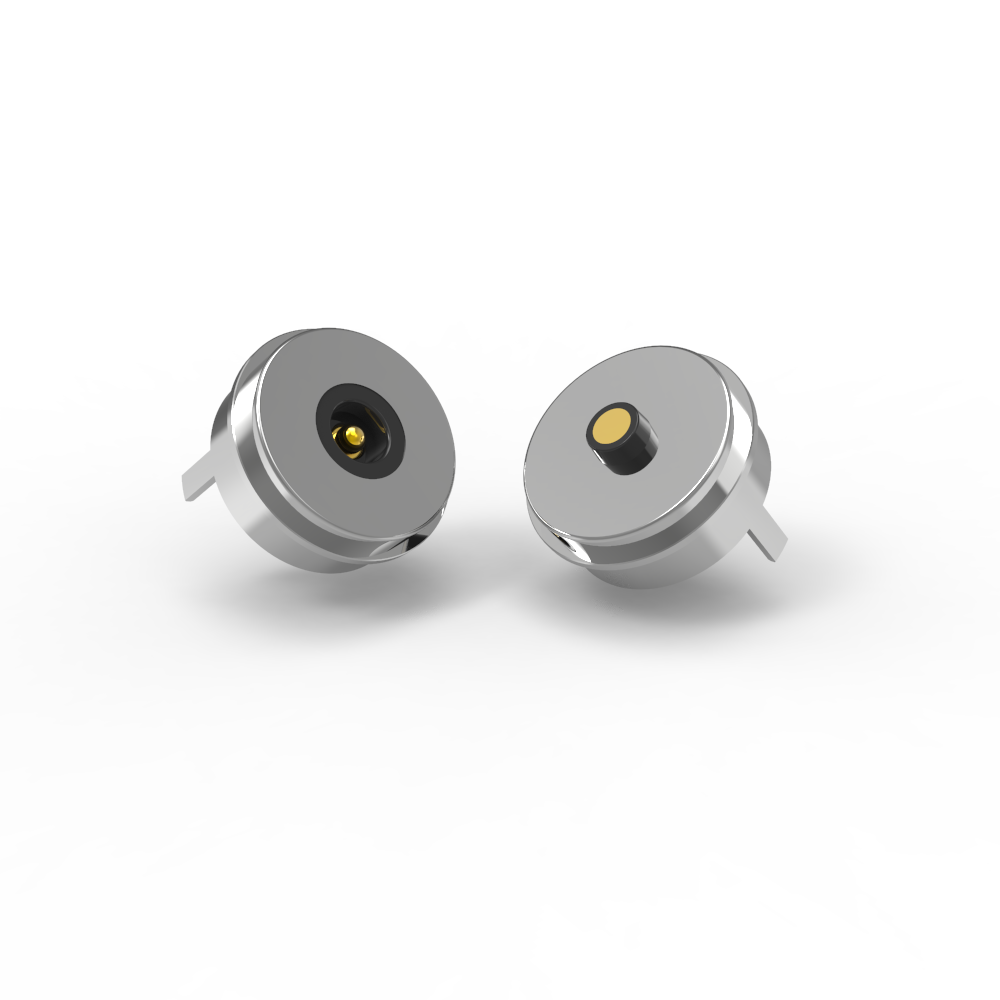

Dia 10.0mm erkek ve dişi 5A akımlı 2 pin yuvarlak manyetik pogo pin konektörü

Dia 10.0mm erkek ve kadın 2 pin yuvarlak manyetik pogo pin konektörü 5A akımla.

UPE profesyonel manyetik bağlantı ve manyetik kablo bağlantı üreticisidir.

Herhangi bir gereksiniminizi karşılamak ve manyetik konektör özelleştirme hizmeti sağlamak için kendi profesyonel tasarımcılarımız var.Farklı manyetik pogo pin konektör ürünleri ve çözümleri farklı müşteri ihtiyaçlarına göre tasarlanabilir.

Manyetik konektör tüm malzemeler RoHS ve REACH uyumluluğuna uygun.

Tüm manyetik konektörler %100 kısa ve açık devre testinden geçti.

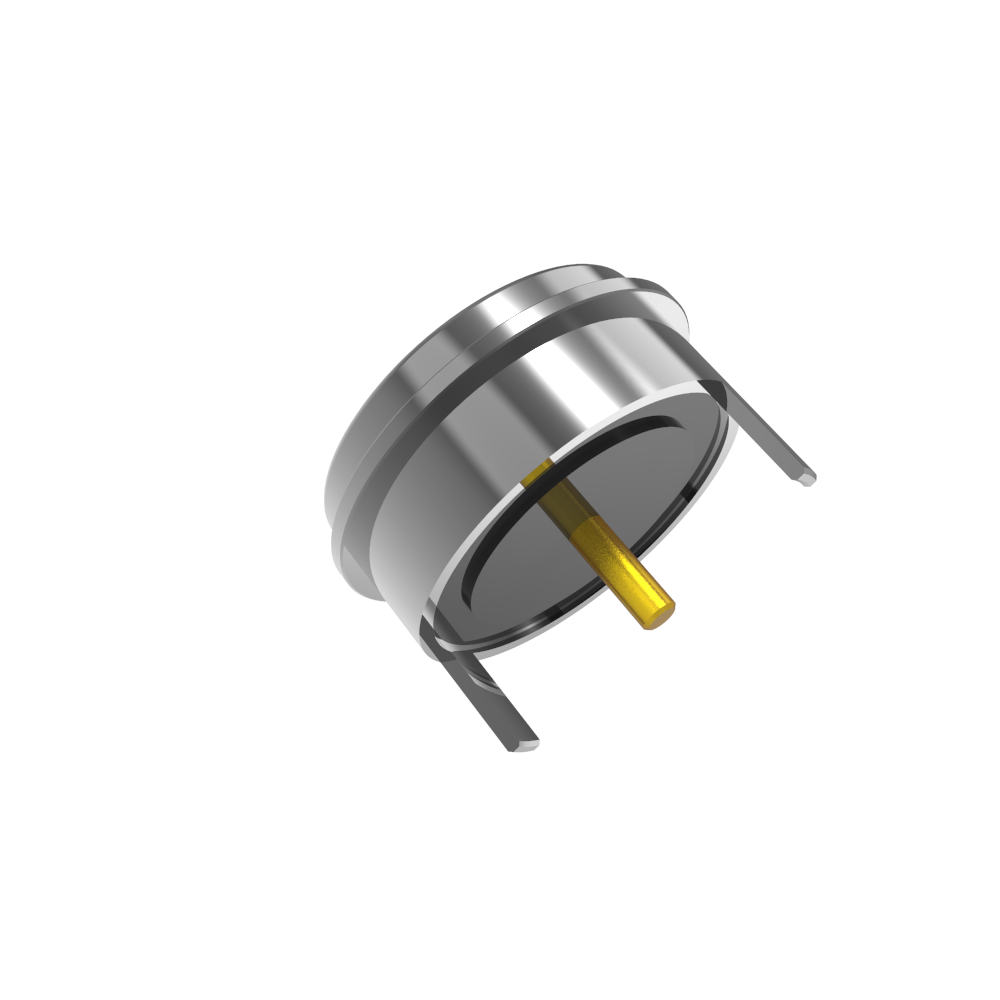

Erkek manyetik bağlantı parçası

Malzeme:

Plunger: kurşunsuz C6801, 60 ~ 100U "Ni üzerinde 5U" Min Au kaplama;
Fıçı: kurşunsuz C6801, 60~100U'nin üzerinde 5U"Min Au kaplama;
Yay:SUS 304 kaplama 1U"Au;
Kaplama: Siyah HTN+30%GF UL94 V-0;
Kabuk: kurşunsuz C6801 Ni kaplama;
Mıknatıs: NdFeB N52 Plating Ni
Mekanik:
Bahçe gücü: 80g±20g, 1.0mm çalışma çarpmasında.
Tam boğa:1.2 mm.
Mekanik ömrü: Min 50.000 döngü.
... Elektrik:
Voltaj:12.0 V.
Akım:5.0 A.
Temas direnci: 50mΩMax (PIN).
Yüzde yüz açık ve kısa test.
...ROHS veya REACH uyumlu ürün.
Tuz püskürtme testi: 48 saat.
.. ve Anahtar denetim boyutu.
... Ürün uygulama açıklaması (sürekli olarak):
1.Plug-in kaynak PCB kartı;
2.Saldırma sonrası tellerin şekillendirilmesi ve kapsüllenmesi;
3Bu PCB kartının bir transfer terminalı eklenebilir.
4.Molding injeksiyon kalıbı yerleştirme;
5Kablolar doğrudan bağlanabilir.

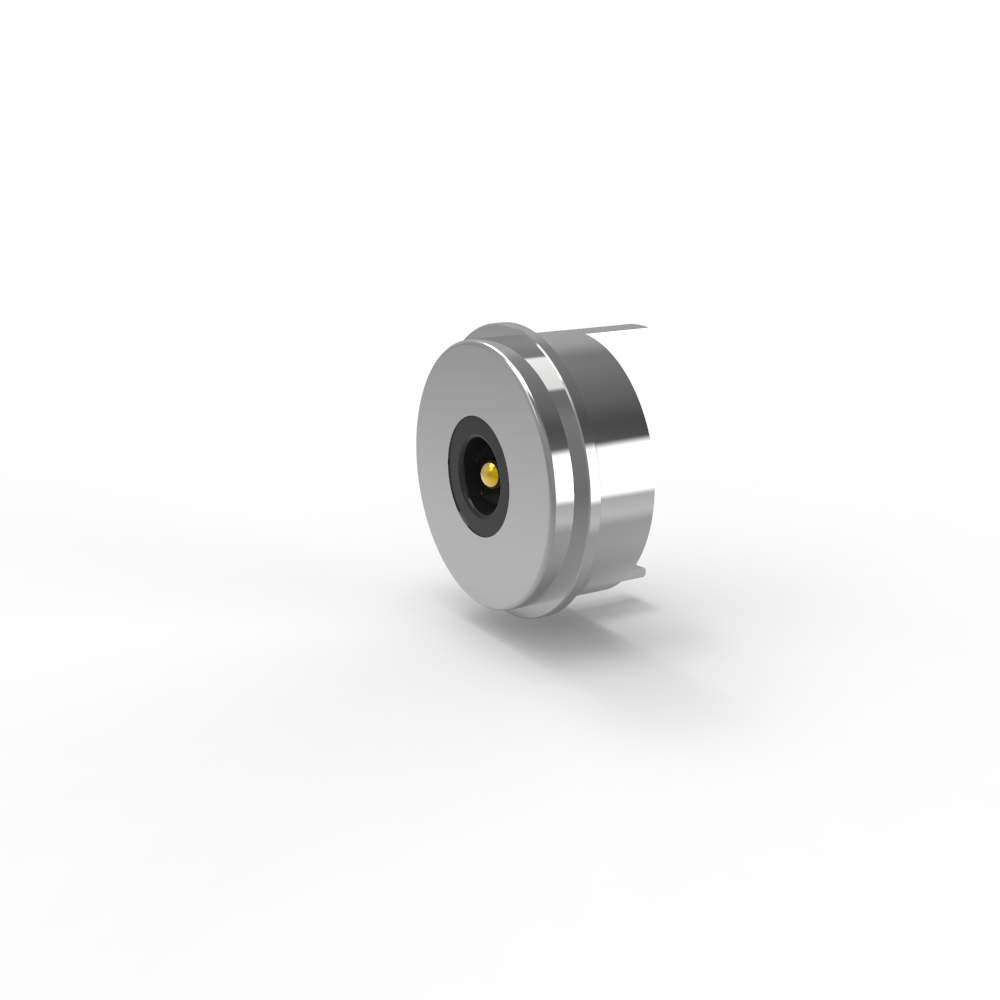

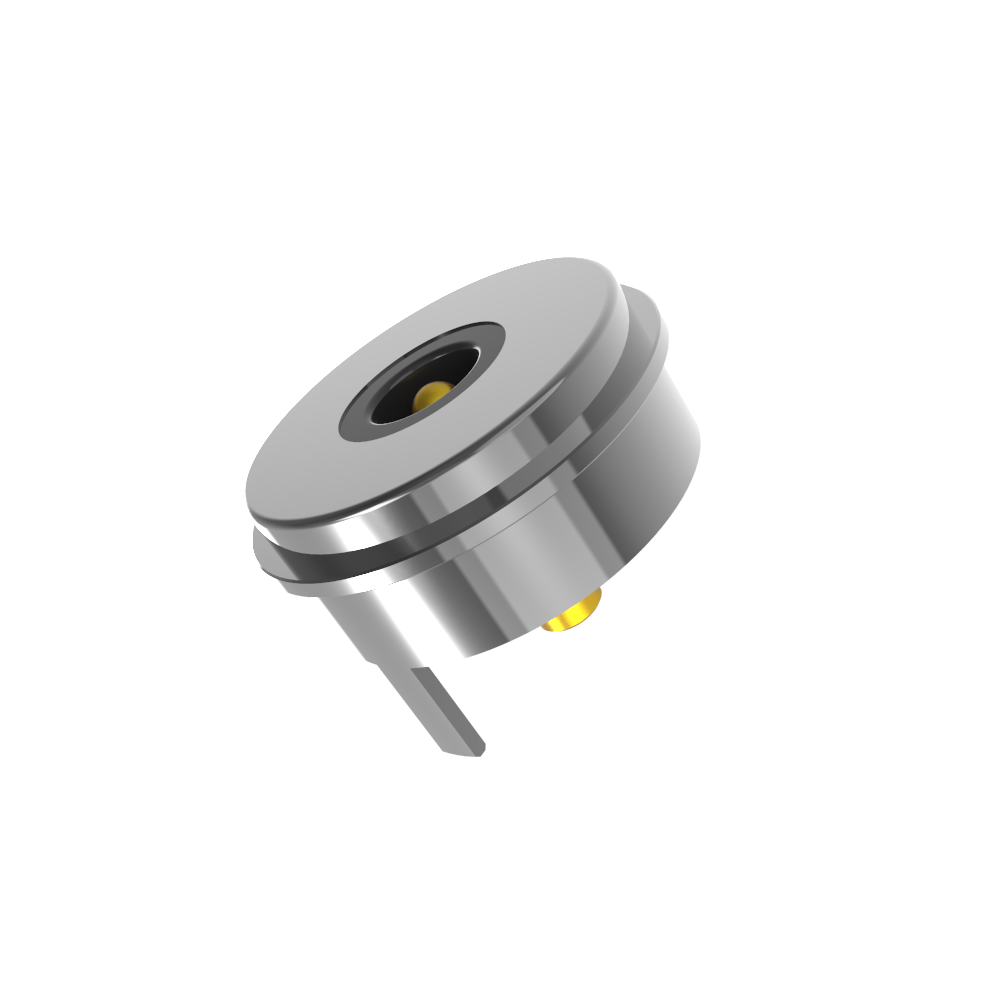

Dişi manyetik bağlantı parçası

Malzemeler:
PIN: Kurşunsuz C6801, 60~100U'nin üzerinde 5U"Min Au kaplama;
Kaplama: Siyah HTN+30%GF UL94 V-0;
Kabuk: kurşunsuzC6801 Ni kaplama;
Mıknatıs: NdFeB N52 Plating Ni
Elektrik:
Voltaj:12.0 V.
Akım:5.0 A.
Temas direnci: 50mΩMax (PIN).
Yüzde yüz açık ve kısa test.
...ROHS veya REACH uyumlu ürün.
Tuz püskürtme testi: 48 saat.
... & Anahtar denetim boyutu.
... Ürün uygulama açıklaması (sürekli olarak):
1.Plug-in kaynak PCB kartı;
2.Saldırma sonrası tellerin şekillendirilmesi ve kapsüllenmesi;
3Bu PCB kartının bir transfer terminalı eklenebilir.
4.Molding injeksiyon kalıbı yerleştirme;
5Kablolar doğrudan bağlanabilir.

DC manyetik bağlantı parametresi:

Dairesel Erkek Manyetik Bağlantı Teknik Çizim

Yuvarlak Dişi Manyetik Bağlantı Teknik Çizim

PCB düzenlemesi:

Manyetik Bağlantının Avantajları:

● Otomatik emici bağlantı deneyiminin tasarımını insanileştirmek;

●İnsanlaştırılmış düşme karşıtı: şarj arayüzünden çıkarılması kolaydır ve cihazı çıkarmak kolay değildir;

●Yaşam süresi: 100.000-200.000'e kadar;

●Su geçirmez tasarım: cihazın dişi ucu toz geçirmez ve su geçirmez (IPX8) olabilir;

●Hızlı şarj süresi: 5A-10A mıknatıs konektörü tasarımı büyük akım aktarımına dayanır;

●Manyetik konektörün görünümü, müşterinin uygulama cihazının tasarımına göre eşleştirilebilir;

●Ürün kısa devreye karşı yapı tasarımı ve yanıltıcı olmayan;

● Yüksek frekanslı sinyal iletimini gerçekleştirmek, geleneksel USB2.0 HDMI 1.3 fonksiyonu Video&Audio sinyal iletimini değiştirebilir

Manyetik konektör ürünlerinin uygulanması:
