3A Erkek ve Dişi 9Pin Manyetik Pogo Pin Konnektörleri

Marka Adı:	UPE
Model Numarası:	Vic1550a/ Vic1550b
Moq:	5000
Fiyat:	$1-$5
Ambalaj detayları:	PE torbalar
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

ISO9002

Belge:

VIC1550A.pdf

İsim:

Mıknatıs bağlantıları

Malzeme:

THN, Bakır C3604, SUS304, NdFeB N52

Yay kuvveti:

80g ± 20g

İşçi kelebek:

1,0 mm

Volet:

12V

Akım:

3.0A

Manyetik kuvvet:

450g

Mekanik Yaşam:

5000 Döngü Min.

Kontak Direnci:

50mΩ Max (PIN)

Tuz püskürtme testi:

48 saat

Renk:

siyah Sarı

Yetenek temini:

5kpcs/gün

Vurgulamak:

3A manyetik pogo pin konnektörleri

Garanti kapsamlı 9Pin manyetik konnektörler

Erkek dişi pogo pin konnektörleri

Ürün Açıklaması

3A Erkek ve Dişi 9Pin Manyetik Pogo Pin Bağlantıları

9 pinli manyetik bağlantılar, yüksek sıcaklıklı naylon koruması ve güvenli bir şekilde bağlanması için NdFeB mıknatısları ile 9 pogo pinine sahiptir.

Malzemeler ve kaplama

Pogo Pins

Malzeme: Bakır (piston ve namlu)
Kaplama: Nikel (Ni) üzerine Altın (Au) - Düşük temas direnci, korozyon direnci ve dayanıklılığı sağlar

Konut

Malzeme: HTN (Yüksek Sıcaklıklı Naylon) +% 30 Cam Elyaf (GF) - Yüksek mekanik dayanıklılık, ısıya dayanıklılık
Rengi: Siyah
Yanıcılık derecesi: UL94 V-0 - Kendini söndüren, yüksek güvenlik uygulamaları için uygundur

Mıknatıs

Tipi: NdFeB (Neodymium Iron Boron), N52 sınıfı - Güçlü manyetik kuvvet (ticari kullanım için en yüksek sınıf)
Kaplama: Nikel (Ni) - Mıknatıs'ın korozyonunu önler

Elektriksel özellikler

Çalışma Voltajı: 12V DC
Çalışma akımı: 5.0A - Orta güç uygulamaları için uygundur
Temas Direnci (PIN): ≤50mΩ (Max) - Minimal kayıp ile verimli güç aktarımı sağlar
Yüksek voltaj testi: AC/DC 1000V, 0.5mA, 3 saniye - yalıtım ve dielektrik gücü doğrular

Temel Özellikler

Uygunluk:ROHS REACH- Tehlikeli maddelerden arınmış
Mıknatıs Gücü: ≥450g - Güvenli bağlantılar için güçlü tutma
Güvenlik Tasarımı: Kısa devreye karşı koruma - Kaza temasından kaynaklanan hasarı önler

Teknik özellikler

Parametreler	Spesifikasyon
Pin Sayısı	9-pin veya özelleştirilmiş
Çıkış	2.20mm.
Türü	Doğru açı
Pogo Pin malzemesi	Bakır
Konut	Siyah HTN+30%GF UL94 V-0
Mıknatıs	Neodymium demir boru
Mıknatıs derecesi	N52 (gerekli olarak)
Manyetik kuvvet	450G
Bahar Gücü	80g±20g, 1.0mm çalışma çarpımında
Mekanik Yaşam	Min 5000 döngü.
Mevcut	3.0A
Voltaj	DC 12V
Temas direnci	50mΩ Max (PIN)
Yüksek voltaj testi	AC1000 V 0.5mA 3SEC / DC 1000V 0.5mA 3SEC
Tuz püskürtme testi	48 saat
Sertifikasyon	RoHS veya REACH uyumlu ürün
Test	% 100 açık ve kısa test

Ürün Resimleri

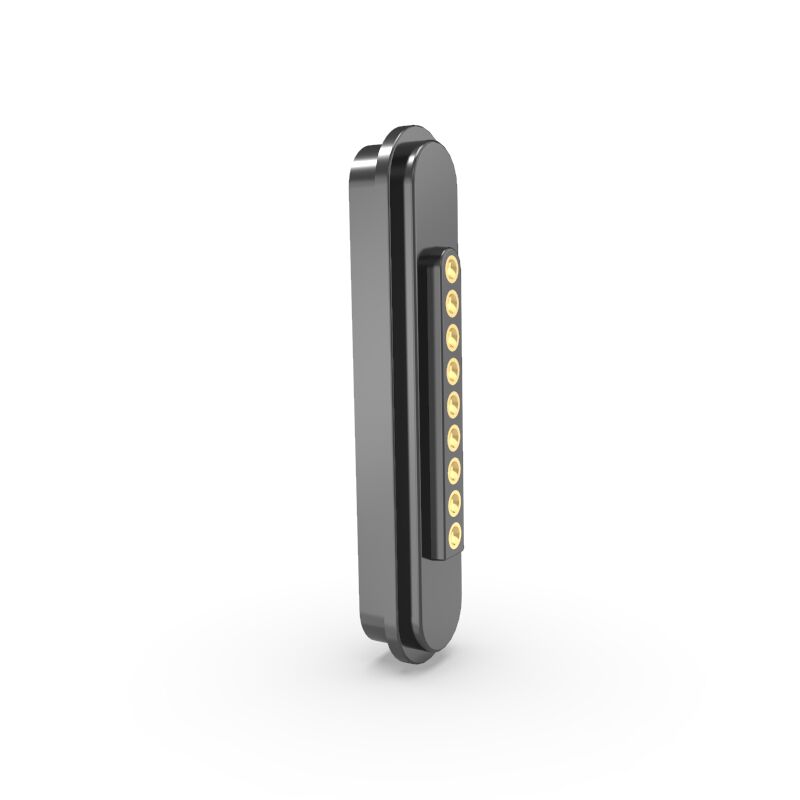

9 pinli erkek manyetik bağlantı:

Dokuz pinli kadın manyetik bağlantılar:

Önerilen PCB düzenlemesi:

Yapılandırma toleransı: ±0.05mm

Başvurular

Giyilebilir cihazlar, akıllı konumlandırma ekipmanları, çocukların akıllı bileklikleri, akıllı saatler, giyilebilir cep telefonları, Bluetooth kulaklıkları
Tıbbi ekipman, kablosuz ekipman, veri iletişim ekipmanları, telekomünikasyon ekipmanları
Otomasyon ve endüstriyel ekipman, ses-görsel ekipman
Havacılık, havacılık elektronikleri, askeri iletişim
Otomobil, otomobil navigasyonu, test ve ölçüm ekipmanları
Tüketici Elektronikleri (mobil telefonlar, tablet bilgisayarlar, Bluetooth kulaklıkları, kameralar, saatler ve diğer taşınabilir elektronik ürünler)

Neden UPE'yi seçtiniz?

Her İhtiyaç İçin Özel Çözümler

Tıbbi, otomotiv veya tüketici elektroniği uygulamaları için uzman özelleştirme, konseptten üretime kadar uçtan uca işbirliği.

Hızlı Prototip Yapımcılığı - Piyasaya sürme süresi

Standart örnekler: 2-3 gün. Özel tasarımlar: 7 iş günü. Kalıp bağımlı projeler: 12 gün.

Anlaşmaz kalite güvencesi

Sıkı testlerle süreç odaklı kontrol,% 100 performans ve dayanıklılık uyumluluğunu sağlar.

Üst düzey malzemeler ve hassas üretim

Mikron düzeyinde doğruluk için İsviçreli makineli tornalar ve üstün iletkenlik için soğuk damgalı ithal malzemeler.

Sertifikalı Test ve Güvenilirlik

Yüksek hassasiyetli laboratuvar ekipmanları elektrik, mekanik ve çevresel performansı doğrular.

Anlaşmazlık Yapmadan Maliyet Verimlilik

Optimize edilmiş iş akışları, toplu siparişler için şeffaf fiyatlandırma ile atıkları azaltır ve maliyetleri düşürür.

Ekolojik Bilinçli Uyum

Tıbbi ve çocuk bakımı da dahil olmak üzere hassas endüstriler için ROHS, halogensiz ve REACH uyumlu.

Sipariş Verme Bilgisi

Ödeme Yolu: T/T, PayPal, OCBC
Örnek teslim süresi: Envanter örneği 2-3 iş günü / Özel örnek 5-7 iş günü
Üretim süreci: 10-15 iş günü
Pazarlar: Amerika, Avrupa, Asya, Güney Afrika
Ticaret süresi: EXW
Hizmet: Uygun fiyatlı yüksek kalite, OEM hizmeti, özel boyutlar, renkler ve tasarımlar mevcuttur

Ambalaj ve Nakliye

Özelliklendirme Mümkün - Özel çözümler için bizimle iletişime geçin!
